下面我将从系统级、部件级、设计级和测试级四个维度，为您梳理和展示汽车EMC的核心技术图。
（图片来源网络，侵删）

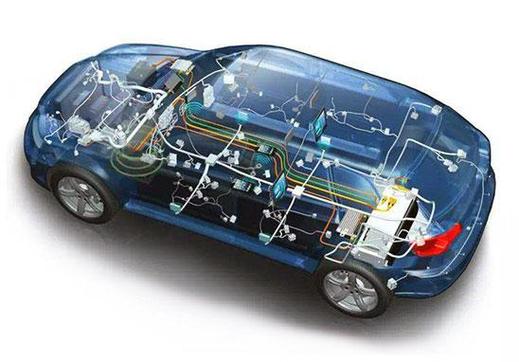

系统级：整车EMC架构图
这是最高层面的视图,展示了整车如何通过屏蔽、接地、滤波和布局等手段，控制电磁能量的流动，确保各个系统互不干扰，并对外界干扰有足够的抵抗力。
图1：整车EMC系统架构示意图
graph TD
subgraph 车外电磁环境
A[雷电/静电放电 ESD] --> B[整车]
C[车载无线电基站 4G/5G/WiFi] --> B
D[其他车辆辐射] --> B
end
subgraph 整车EMC防护体系
B(整车) --> E{物理隔离与布局}
B --> F{接地网络}
B --> G{屏蔽设计}
B --> H{滤波设计}
end
subgraph 车内电子系统
I[动力总成系统] --> J[电机控制器]
I --> K[DC/DC转换器]
I --> L[车载充电机 OBC]
M[车身控制系统] --> N[车身控制模块 BCM]
M --> O[车窗/门锁控制器]
P[信息娱乐系统] --> Q[信息娱乐主机]
P --> R[显示屏]
P --> S[车载T-BOX]
T[高级驾驶辅助系统] --> U[摄像头]
T --> V[毫米波雷达]
T --> W[激光雷达]
end
E --> J & K & L & N & O & Q & R & S & U & V & W
F --> J & K & L & N & O & Q & R & S & U & V & W
G --> J & K & L & N & O & Q & R & S & U & V & W
H --> J & K & L & N & O & Q & R & S & U & V & W
subgraph EMC问题
J & K & L --> X{辐射发射 RE}
N & O & Q & R & S --> X
U & V & W --> X
J & K & L --> Y{传导发射 CE}
N & O & Q & R & S --> Y
U & V & W --> Y
A --> Z{辐射抗扰度 RS}
C --> Z
D --> Z
B --> Z
end
X --> Z
Y --> Z
图解说明：
- 车外干扰源：如雷电、静电放电、外部无线信号等，会通过线缆或空间耦合进入车内。
- 整车EMC防护体系：这是核心，包含四大支柱：
- 物理隔离与布局：将高干扰源（如电机）与高敏感设备（如摄像头）分离开，线束远离干扰源。
- 接地网络：建立统一、低阻抗的参考地，为电流提供回流路径，并泄放静电。
- 屏蔽设计：使用金属外壳（机箱、屏蔽罩）将电磁能量限制在特定区域。
- 滤波设计：在线缆入口处安装滤波器（如共模电感、TVS管），阻止干扰电流沿线缆传播。
- 车内电子系统：包括动力域、车身域、信息娱乐域和智能驾驶域等，每个域的EMC特性都需要被控制。
- EMC问题：最终体现为两大类问题：
- 发射：车内系统对外产生的干扰（辐射发射RE、传导发射CE）。
- 抗扰度：车内系统抵抗外界干扰的能力（辐射抗扰度RS、传导抗扰度CS）。
部件级：关键部件EMC设计图
每个电子部件自身的设计是保证整车EMC的基础。
图2：电机控制器EMC设计框图
graph TD
subgraph 电机控制器内部
A[IGBT功率模块] --> B[直流母线+]
A --> C[直流母线-]
D[控制板 MCU/DSP] --> E[驱动电路]
E --> A
end
subgraph EMC设计关键点
subgraph 输入/输出线缆
B --> F[输入线缆]
C --> F
A --> G[输出三相线缆]
end
subgraph 屏蔽与接地
H[金属外壳] -- 屏蔽 --> A & D
I[接地端子] -- 低阻抗接地 --> H & C
J[PCB接地平面] -- 屏蔽 & 回流 --> D
end
subgraph 滤波设计
F --> K[输入线滤波器 X电容 + 共模电感]
G --> L[输出线滤波器 共模电感]
D --> M[控制电源滤波器]
end
subgraph PCB布局
D --> N[敏感信号线远离功率区]
D --> O[功率地与信号地单点连接]
end
end
K & L & M --> F & G
N & O --> D
图解说明：

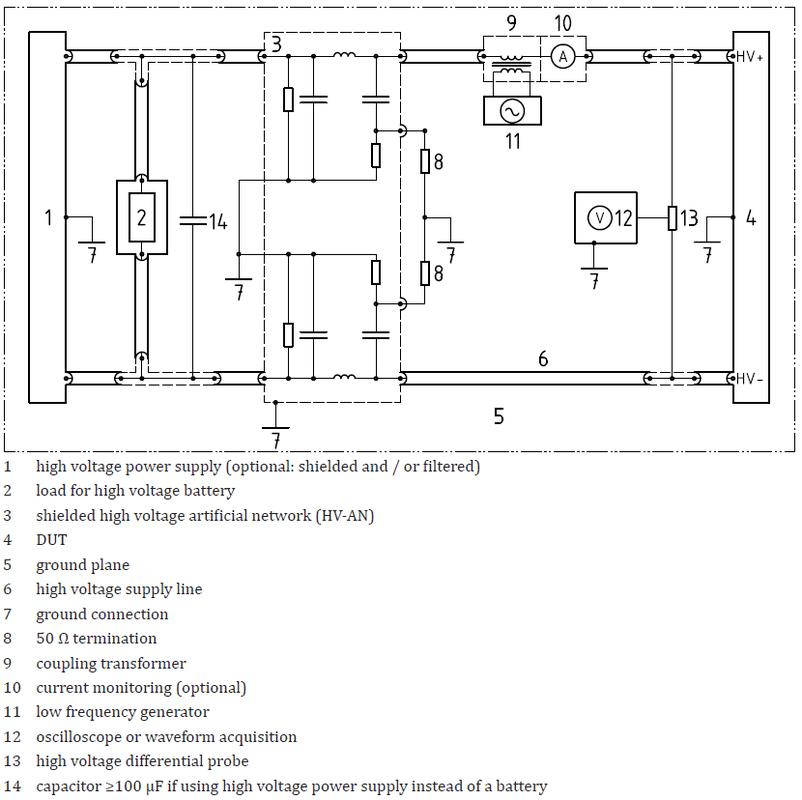

（图片来源网络，侵删）
- 核心：IGBT功率模块是主要的干扰源，高频开关会产生强大的电压和电流变化。
- 屏蔽与接地：金属外壳是第一道防线，将内部电磁波“锁”住，良好的接地是泄放干扰电流和建立电位参考的关键。
- 滤波设计：
- 输入滤波器：阻止来自高压电池包的干扰进入控制器，也阻止控制器自身的干扰回馈到电池包。
- 输出滤波器：抑制通过三相电机线缆辐射出去的干扰。
- 控制电源滤波器：为敏感的控制电路提供干净的电源。
- PCB布局：在电路板层面，将高功率、高噪声的电路区域与低电平、敏感的数字/模拟电路区域进行物理隔离，并设计合理的接地平面。
设计级：PCB EMC设计示意图
PCB是部件EMC设计的微观体现,其布局布线直接决定了EMC性能。
图3：开关电源PCB EMC布局示意图
graph TD
subgraph PCB布局俯视图
subgraph 功率区
A[输入电容 Cin] --> B[MOSFET Q1]
B --> C[电感 L1]
C --> D[输出电容 Cout]
D --> A
end
subgraph 控制区
E[控制器 IC PWM] --> B
F[反馈电阻 R1/R2] --> E
end
subgraph 散热区域
G[散热片] -- 连接到B的漏极 --> B
end
subgraph 地平面
H[大面积铜箔地平面] -- 分割 --> H1(功率地) & H2(信号地)
H1 -- 单点连接 --> H2
end
end
subgraph 关键设计原则
I[环路面积最小化] --> B & C & D
J[关键信号线短而直] --> E & F
K[接地平面完整] --> H
end
B & C & D --> H1
E & F --> H2
G --> H1
图解说明：
- 功率地：流过开关大电流的路径（红色环路），必须非常短且宽，以减小环路面积，从而减少辐射发射。
- 信号地：给控制芯片和敏感信号提供干净的参考地。
- 单点接地：功率地和信号地在一点连接，避免大电流噪声通过地平面耦合到敏感电路。
- 环路面积最小化：开关电流的路径（
Cin -> Q1 -> L1 -> Cout -> Cin）形成的环路面积越小，其产生的磁场辐射就越弱。 - 散热片：通常连接到功率地，避免其成为天线。
测试级：EMC测试示意图
设计完成后,必须通过严格的测试来验证其是否满足标准要求。
图4：辐射发射 测试布置图
graph TD
subgraph 电波暗室
A[转台] -- 放置 EUT --> B[被测设备 EUT, e.g., T-BOX]
C[天线] -- 接收信号 --> D[频谱分析仪]
style C fill:#f9f,stroke:#333,stroke-width:2px
style D fill:#ccf,stroke:#333,stroke-width:2px
end
subgraph 测试流程
E[标准 CISPR 25] --> F[设置天线高度 1m/3m]
E --> G[转台360度旋转]
E --> H[天线水平/垂直极化]
E --> I[扫描频率 150kHz - 1GHz+]
end
B --> C
C --> D
F & G & H & I --> A & C
图解说明：

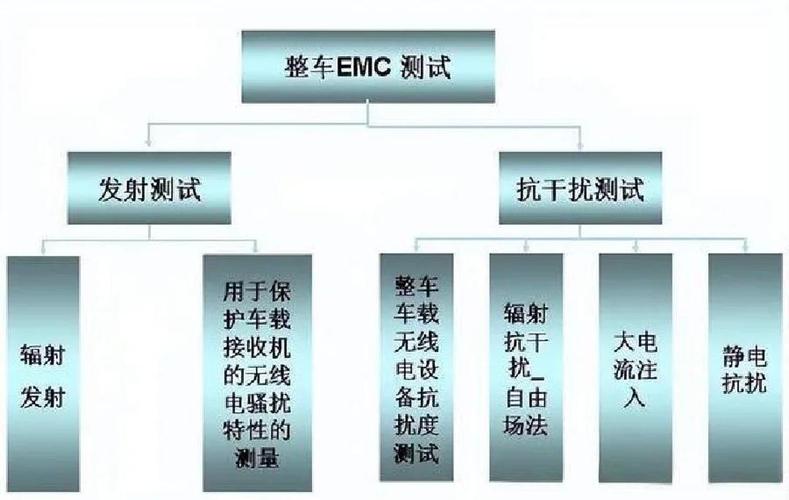

（图片来源网络，侵删）
- 电波暗室：一个内部覆盖吸波材料的房间，模拟自由空间环境，排除外界干扰和反射。
- 被测设备：放置在可360度旋转的转台上，以测试所有方向的辐射。
- 接收天线：在不同高度和极化方向（水平/垂直）下，接收EUT辐射出的电磁波。
- 频谱分析仪：测量接收到的信号强度，并与标准限值进行比较，判断是否超标。
汽车EMC技术图是一个从宏观到微观、从设计到验证的完整体系，它通过：
- 整车架构图 建立顶层防护策略。
- 部件设计框图 实现关键单元的EMC控制。
- PCB布局示意图 精细化处理高频电路的细节。
- 测试布置图 验证设计结果是否符合法规和标准。
这些图表共同构成了汽车工程师理解和解决EMC问题的“地图”，随着汽车向“新四化”（电动化、智能化、网联化、共享化）发展，EMC技术的复杂性和重要性也在不断提升。
