电磁兼容学习路线图
你可以将学习过程分为四个主要阶段：
（图片来源网络，侵删）
- 建立基本概念：理解EMC是什么,为什么重要。
- 深入理论基础：学习电磁场、电路等核心理论。
- 掌握实践技能：学习设计、测试和解决问题的方法。
- 拓展与进阶：关注前沿技术和行业标准。
第一阶段：建立基本概念 (约1-2周)
这个阶段的目标是让你对EMC有一个宏观的、直观的认识。
什么是EMC？
- 电磁兼容性：指电子设备或系统在其电磁环境中能正常工作,且不对该环境中任何其他设备构成无法承受的电磁骚扰的能力。
- 理解这个定义的三个关键词：
- 设备本身能正常工作：即抗扰度，抵抗外界干扰的能力，你的手机在基站旁边不会因为信号强而“死机”。
- 不对其他设备构成骚扰：即发射，设备自身产生的电磁能量不能超标，干扰了其他设备,你的电脑不能让旁边的电视屏幕出现雪花。
- 电磁环境：所有电子设备都处在这个环境中。
EMC的核心三要素
EMC问题都可以归结为三个基本要素的相互作用，记住这个“铁三角”模型,你就能分析绝大多数EMC问题。
- 骚扰源：产生电磁能量的设备，开关电源、时钟电路、电机、射频发射器。
- 耦合路径：骚扰能量从源传播到敏感设备的途径，这是EMC分析和设计的核心。
- 传导耦合：通过导体（如电源线、信号线）传播,想象成水管里的水。
- 辐射耦合：通过空间以电磁波形式传播,想象成空气中的声波。
- 敏感设备：被骚扰影响的设备，高灵敏度的传感器、通信接收机、CPU。
学习目标：拿到一个简单的电子设备（如一个充电器）,尝试去分析：
- 它的骚扰源可能是什么？（高频开关管、变压器）
- 它的耦合路径可能是什么？（通过电源线传导,或通过外壳缝隙辐射）
- 哪些敏感设备可能会被它影响？（旁边的收音机、Wi-Fi路由器）
EMC测试简介
了解EMC问题最终是如何被量化和验证的,主要测试分为两大类：
（图片来源网络，侵删）
- EMI 测试 (电磁骚扰测试 / 发射测试)：
- 传导发射：测量通过电源线等端口传导出去的噪声电压/电流。
- 辐射发射：测量设备通过空间辐射出去的电磁场强度。
- EMS 测试 (电磁抗扰度测试 / 抗扰度测试)：
- 静电放电：模拟人体触摸设备时产生的放电。
- 射频场感应的传导抗扰度：通过线缆注入干扰信号。
- 射频电磁场辐射抗扰度：用天线对设备施加辐射场。
- 电快速瞬变脉冲群：模拟继电器、开关等切换时产生的干扰。
- 浪涌：模拟雷击或电网切换时产生的瞬时高压。
学习资源推荐：
- 视频：在B站或YouTube上搜索“EMC 入门”、“EMC 基础”，有很多优秀的中文和英文入门动画和讲解视频,非常直观。
- 文章：搜索“EMC 基本概念”、“骚扰源 耦合路径 敏感设备”,阅读一些技术博客或论坛的精华帖。
第二阶段：深入理论基础 (约1-2个月)
这个阶段需要啃一些硬骨头，但也是从“知其然”到“知其所以然”的关键一步。
核心理论基础
- 电磁场理论：
- 麦克斯韦方程组：EMC的“宪法”，初学者不必深究其数学推导，但要理解其物理意义：变化的电场产生磁场，变化的磁场产生电场,这是电磁波传播的根本。
- 关键概念：场强、波长、近场与远场。
- 近场：距离源小于λ/2π的区域，电场和磁场分量很强，且相互关联，耦合主要是感应和容性/感性耦合。
- 远场：距离源大于λ/2π的区域，电磁波表现为平面波，电场和磁场相互垂直，且比值固定（波阻抗）,耦合主要是辐射。
- 电路与信号完整性：
- 传输线理论：当信号频率高到导线的长度可以与波长比拟时，导线就不能再看作简单的“导线”，而必须看作“传输线”,这是理解高速电路EMC的基础。
- 关键概念：特性阻抗、反射、振铃、串扰。
- 天线理论：
- 任何一段金属导体，在特定频率下都可能成为天线,发射或接收电磁波。
- 关键概念：天线效率、谐振频率、增益，理解“无意天线”的概念至关重要。
关键元器件与设计技术
学习如何通过设计来控制EMI。
- 滤波：
- 目的：在传导路径上衰减噪声。
- 器件：电容（去耦、旁路）、电感/共模电感（扼流）、磁珠（高频衰减）、滤波器。
- 屏蔽：
- 目的：切断辐射耦合路径。
- 原理：利用导电或导磁材料，对电磁波进行反射、吸收和多次反射衰减。
- 关键点：屏蔽体的完整性（缝隙、孔洞是最大的敌人），搭接，材料选择（导电 vs. 导磁）。
- 接地：
- 目的：提供电位参考、为噪声提供低阻抗泄放路径。
- 方式：单点接地、多点接地、混合接地，没有最好的，只有最合适的，理解地环路问题及其解决方法（共模扼流圈、光耦隔离）。

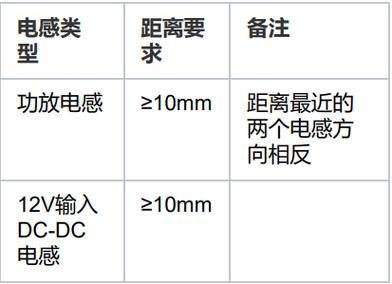

- 布局：
- 核心原则：分区（数字区、模拟区、电源区）、隔离、缩短关键路径（时钟、高速信号线）、避免平行走线。
学习资源推荐：
（图片来源网络，侵删）
- 经典教材：
- 《电磁兼容(EMC)设计实践》(电磁兼容设计与测试技术丛书)：国内非常经典的入门和实践书籍，图文并茂,案例丰富。
- 《电磁兼容原理与技术》：更偏向理论,适合大学教材。
- 《EMC for Product Designers》 by Tim Williams：国际公认的入门神书，语言通俗易懂,非常适合工程师。
- 《信号完整性分析》 by Howard Johnson：高速信号EMC的圣经,深入浅出。
- 在线课程：
- Coursera / edX：搜索 "Electromagnetic Compatibility" 或 "Antenna Theory",有国外大学开设的系统课程。
- 中国大学MOOC：搜索相关课程，如“电磁场与电磁波”、“电磁兼容基础”等。
第三阶段：掌握实践技能 (长期)
理论最终要服务于实践,EMC是一个高度实践性的学科。
搭建实验环境
- 入门级：一个示波器、几根不同规格的探头（无源探头、有源探头、电流探头）、一些基本的滤波和屏蔽材料（铜箔、导电布、磁环）、一些自制天线（如用同轴电缆做的简易偶极子天线）。
- 目标：能亲手测量一些简单电路的发射，并尝试用滤波、屏蔽等方法进行整改。
分析经典案例
- 寻找案例：在网上搜索“EMC 故障分析”、“EMC 整改案例”，你会发现大量有趣的真实案例，为什么我的设备过不了RE测试？”、“为什么设备在特定环境下会死机？”。
- 分析方法：用“骚扰源-耦合路径-敏感设备”模型去分析每个案例,思考工程师是如何定位问题并解决问题的。
使用EMC仿真软件
- 入门级：可以先用一些免费的或简化版的工具，如 ANSYS Electronics Desktop Student Version 或 CST Studio Suite Student Version。
- 学习目标：不必成为仿真专家，但要学会用它来：
- 分析PCB上关键走线的阻抗和串扰。
- 简单估算一个机箱的屏蔽效能。
- 观察天线远场的辐射方向图。
阅读标准和规范
- 国际标准：CISPR 系列标准（如CISPR 32 for multimedia equipment）规定了EMI限值；IEC 61000-4 系列标准规定了EMS测试方法和等级。
- 国内标准：GB 系列标准，通常与CISPR和IEC标准对应（如GB 9254对应CISPR 32）。
- 学习目标：学会看懂标准的测试布置图、限值要求，这是你设计的“法律”,也是你与测试实验室沟通的依据。
第四阶段：拓展与进阶
当你掌握了基础后,可以根据兴趣方向深入。
- 特定领域：汽车电子EMC（ISO 7637, ISO 11452）、医疗设备EMC、电力电子EMC等。
- 前沿技术：开关电源的EMC优化、高速数字电路的SI/PI/EMC协同设计、人工智能在EMC仿真与故障诊断中的应用等。
- 成为专家：考取相关认证，如CEPT认证的EMC工程师，或在行业内深耕,解决复杂的EMC难题。
给初学者的核心建议
- 不要怕数学：电磁场理论有大量公式，但初期以理解物理概念为主，数学是工具,不要被吓倒。
- 多动手，多实验：EMC是“玩”出来的，亲手焊一块板子，测一测，改一改,收获最大。
- 建立“电磁思维”：思考问题时，脑子里要有“场”和“波”的概念，而不仅仅是“电压”和“电流”。
- 耐心和毅力：EMC问题往往复杂且反直觉，解决一个EMC问题可能需要反复调试和验证,保持耐心。
- 善用资源：多逛逛电源网、EDN China、Stack Exchange (Electrical Engineering) 等技术社区，看别人的问题和解法,成长会非常快。
祝你学习顺利,早日成为EMC高手！
