核心光电性能要求
这是衡量外延片质量最关键的部分，直接关系到LED的亮度、颜色和效率。
（图片来源网络，侵删）
发光波长
- 要求: 波长必须精确、稳定且一致,这是决定LED颜色的根本。
- 标准: 波长偏差通常要求在 ±2nm 以内，对于高端应用（如显示屏）甚至要求 ±1nm。
- 影响因素: 外延生长过程中的温度、气流、源气体流量（如TMIn、TMGa）的微小波动都会导致波长漂移，需要极其精密的生长控制系统（如MOCVD设备）。
发光强度
- 要求: 外延片的内部量子效率要高，IQE定义为电子-空穴对复合产生光子的效率。
- 标准: 高质量的外延片IQE通常要求 >80%，甚至可达90%以上，IQE越高，意味着在同样电流下，LED越亮,发热越小。
- 影响因素: 主要与晶体质量、缺陷密度和载流子复合机制有关。

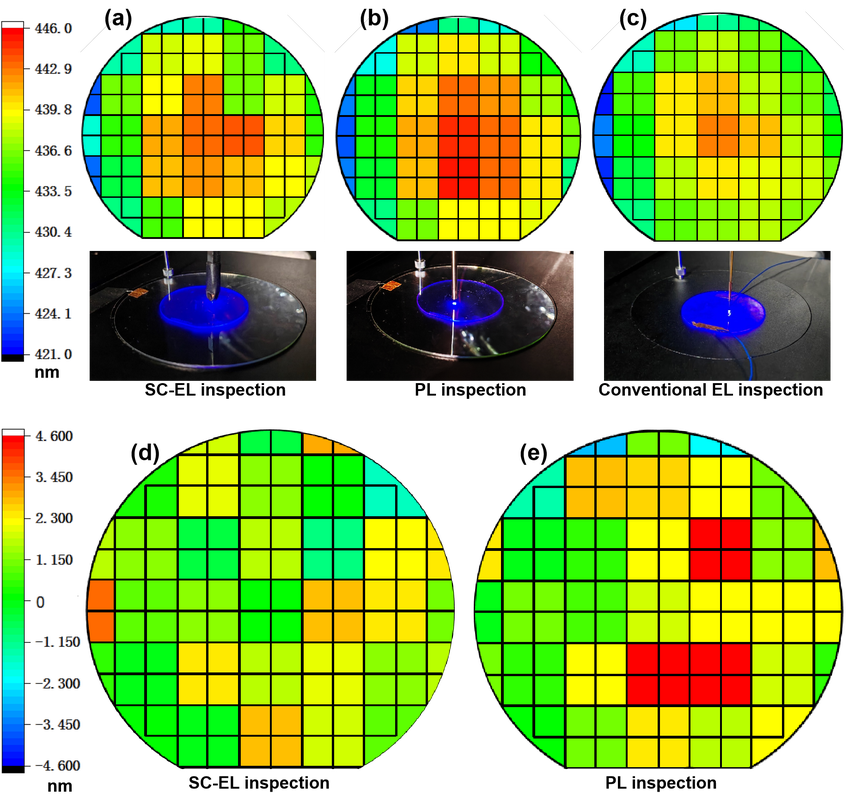

均匀性
- 要求: 外延片的各项性能在整个2英寸、4英寸或6英寸的晶圆片上必须高度均匀。
- 标准:
- 波长均匀性: 整个晶圆片上最大与最小波长差（Δλ）应 < 3nm。
- 亮度均匀性: 整个晶圆片上最大与最小亮度差（ΔL）应 < 15%。
- 重要性: 均匀性差的晶圆在后续芯片分选和封装时，会导致不同bin（等级）的芯片数量增多,增加生产成本和复杂性。
转换效率
- 要求: 外延片将电能转化为光能的效率要高。
- 标准: 通常用外量子效率来衡量，它包含了光提取效率，对于蓝光LED芯片，EQE > 70%被认为是先进水平。
- 影响因素: 除了IQE，还与芯片的出光效率（表面粗糙化、衬底剥离等）有关,但外延层的内量子效率是基础。
晶体质量要求
晶体质量是保证外延片光电性能和可靠性的物理基础。
表形形貌
- 要求: 表面应平整、光滑，无任何可见的缺陷，如交叉划痕、凹坑、雾状、小丘等。
- 标准: 表面粗糙度（通常用原子力显微镜AFM测量）应尽可能低，在5μm x 5μm的扫描范围内，RMS粗糙度应 < 0.5 nm。
- 重要性: 表面缺陷会成为非辐射复合中心，降低IQE，并可能成为漏电路径,影响器件寿命。
缺陷密度
- 要求: 晶体内部的缺陷密度必须极低。
- 标准:
- 螺位错: 主要影响GaN材料的生长，是导致漏电和效率下降的主要原因，密度通常要求 < 1x10⁶ cm⁻²，高端产品要求 < 1x10⁵ cm⁻²。
- 其他缺陷: 如点缺陷、堆垛层错等也应尽可能少。
- 检测方法: 主要通过光致发光和电子显微镜进行表征。
结晶质量
- 要求: 晶格完整性高,晶格失配引起的应力得到有效控制。
- 标准: 通过X射线衍射测试摇摆曲线的半高宽，FWHM值越小，结晶质量越好，GaN层的FWHM通常要求 < 300 arcsec。
- 重要性: 高质量的结晶是形成良好异质结的基础，能减少因晶格失配和热失配引起的应力,防止芯片在工作和老化过程中开裂。
电学性能要求
电学性能直接关系到LED的驱动特性和稳定性。
伏安特性
- 要求: LED芯片的I-V曲线应具有理想的二极管特性，正向开启电压低且稳定,反向漏电流小。
- 标准:
- 正向电压: 在规定测试电流下（如20mA），正向电压Vf应稳定且在规格范围内（蓝光LED的Vf通常在2.8V - 3.4V）。
- 反向漏电流: 在规定反向电压下（如5V），漏电流应 < 10 μA,甚至更低。
- 影响因素: 外延层的掺杂浓度、均匀性以及缺陷密度是决定Vf和漏电流的关键。
载流子浓度
- 要求: P型和N型层的掺杂浓度要达到设计要求,且分布均匀。
- 标准: P型GaN的Mg受主活化浓度通常在 10¹⁷ cm⁻³ 量级，N型GaN的Si施主浓度在 10¹⁸ cm⁻³ 量级。
- 重要性: 合理的掺杂浓度可以形成良好的PN结,获得理想的载流子注入效率和阻挡能力。
结构与厚度要求
外延层的结构设计是现代LED技术的核心,决定了其性能极限。

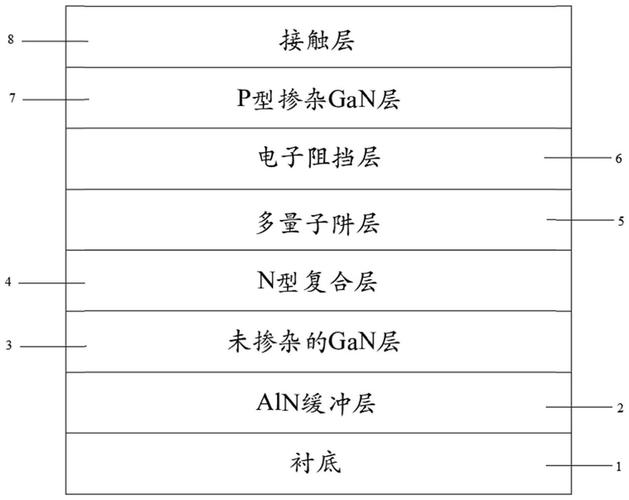

各层厚度
- 要求: 每一功能层（缓冲层、N型层、有源层、电子阻挡层、P型层）的厚度必须精确可控。
- 标准: 厚度误差通常要求在 ±5% 以内，对于多量子阱有源层,每一阱和垒的厚度都对波长和效率有决定性影响。
- 重要性: 精确的厚度控制决定了有源层中载流子的复合区域和能带结构,从而影响发光效率和波长。
界面质量
- 要求: 各层之间的界面应清晰、陡峭,不存在严重的互扩散。
- 标准: 通过高分辨率的透射电子显微镜可以观察界面质量,一个清晰的界面是保证高效载流子限制和发光的前提。
- 重要性: 模糊的界面会导致载流子泄露,降低量子效率。
可靠性与寿命
外延片的内在质量决定了LED器件的长期可靠性。

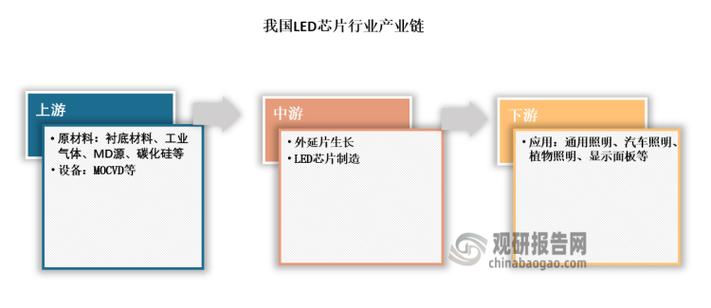

（图片来源网络，侵删）
热稳定性
- 要求: 外延片在高温下性能衰减应尽可能小。
- 标准: 通常通过高温老化测试来评估，例如在150°C下持续点亮数百小时，监测光衰情况，高质量的外延片光衰应小于10%。
- 重要性: LED工作时结温很高，热稳定性差的材料会加速性能衰减,缩短使用寿命。
抗静电能力
- 要求: 外延片及其PN结应能承受一定程度的静电放电冲击。
- 标准: 通过人体模型和机器模型的ESD测试，通常要求能承受 > 2000V 的静电冲击而不失效。
- 重要性: 静电是LED生产和使用中主要的“杀手”之一,良好的ESD能力可以提高产品良率和可靠性。
LED外延片的技术要求是一个多维度、高标准的综合体系,可以概括为：
| 类别 | 核心要求 | 关键指标 | 重要性 |
|---|---|---|---|
| 光电性能 | 高亮度、精确颜色、高效率 | 波长(±2nm)、IQE(>80%)、均匀性(Δλ<3nm) | 决定LED的“卖点”和核心价值 |
| 晶体质量 | 完美无瑕的晶体结构 | 表形、缺陷密度(<10⁶ cm⁻²)、XRD FWHM(<300") | 保证性能的基础，决定可靠性和寿命 |
| 电学性能 | 优良的二极管特性 | 低开启电压、低漏电流(<10μA) | 决定驱动特性和工作稳定性 |
| 结构设计 | 精确可控的层状结构 | 各层厚度(±5%)、清晰界面 | 决定发光效率和波长等核心物理特性 |
| 可靠性 | 长期稳定工作 | 高温光衰、抗静电能力(>2000V) | 决定产品的市场口碑和寿命 |
随着Micro LED、Mini LED以及紫外LED、深紫外LED等新技术的兴起，对外延片的技术要求也在不断提高，例如对缺陷密度的要求更加苛刻，对材料体系（如AlGaN）的晶体质量要求更高，持续优化MOCVD生长工艺、开发新型外延结构是LED技术发展的永恒主题。
