EDA技术的应用对象是所有参与电子系统（尤其是集成电路和印制电路板）设计、验证、制造、测试和封装的从业人员、流程和工具。

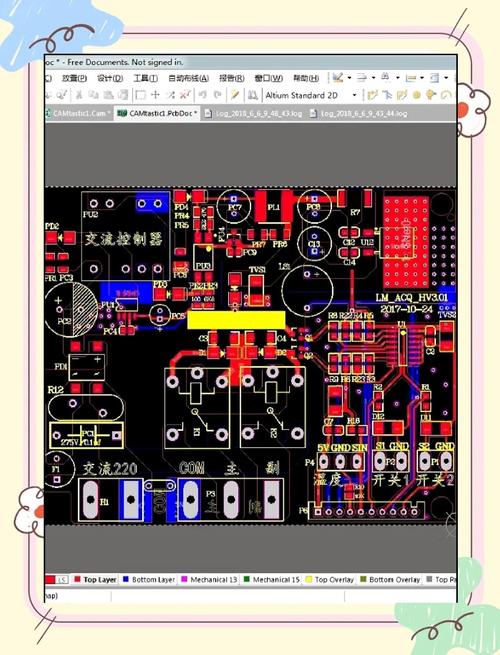

（图片来源网络，侵删）
下面我们进行详细的分解：
从设计层次来看（最核心的分类）
EDA工具贯穿了从抽象概念到物理产品的整个电子设计流程，其应用对象可以根据设计复杂度的不同,主要分为以下几大层次：
超大规模集成电路 设计
这是EDA技术最重要、最复杂、技术含量最高的应用领域，VLSI设计流程极其复杂,EDA工具在其中扮演着不可或缺的角色。
- 应用对象：
- 数字IC设计工程师： 负责逻辑设计、前端验证、综合、时序分析等。
- 使用的EDA工具： 逻辑综合工具（如Synopsys Design Compiler）、静态时序分析工具（如Synopsys PrimeTime）、形式验证工具（如Synopsys VC Formal）、仿真器（如Cadence Xcelium, Siemens Questa）。
- 模拟/混合信号IC设计工程师： 负责放大器、ADC/DAC、PLL等电路的设计与仿真。
- 使用的EDA工具： 电路仿真器（如Cadence Virtuoso, Synopsys Custom Compiler）、版图编辑器、版图与原理图对比工具。
- 验证工程师： 专门负责设计功能的正确性，是现代IC设计中人数最多的群体。
- 使用的EDA工具： UVM验证方法学、系统级C/C++仿真器（如SystemC）、硬件仿真器（如Synopsys ZeBu）。
- 后端物理设计工程师： 负责将逻辑网表转化为可以制造的物理版图。
- 使用的EDA工具： 布局布线工具（如Cadence Innovus, Synopsys IC Compiler）、物理验证工具（包括DRC - 设计规则检查、LVS - 版图与原理图对比）、寄生参数提取工具。
- 数字IC设计工程师： 负责逻辑设计、前端验证、综合、时序分析等。
SoC (System-on-a-Chip, 片上系统) 设计
SoC是VLSI设计的一种，但规模更大，通常将CPU、GPU、DSP、内存接口等多种功能模块集成在一块芯片上。
（图片来源网络，侵删）
- 应用对象：
- 系统架构师： 定义SoC的整体功能、性能和接口。
- IP (Intellectual Property) 集成工程师： 负责将第三方或自研的IP核（如ARM Cortex-A核）集成到SoC平台中。
- 上述所有VLSI设计工程师的角色,他们都需要在SoC这个更复杂的系统级背景下工作。
- 使用的EDA工具： 除了上述VLSI工具外，还需要系统级验证工具、功耗分析工具、硬件/软件协同设计工具。
印制电路板 设计
PCB是电子元器件的电气连接载体,是比IC更宏观的一层。
- 应用对象：
- 硬件工程师/PCB Layout工程师： 负责原理图设计、元器件布局、布线、生产文件输出。
- 使用的EDA工具： 原理图捕获工具（如Altium Designer, Cadence OrCAD）、PCB布局布线工具（如Altium Designer, Cadence Allegro）、信号完整性/电源完整性分析工具（如Cadence Sigrity, Mentor HyperLynx）。
芯片制造与封测
EDA的应用不仅限于设计阶段,在制造和测试环节也至关重要。
- 应用对象：
- 工艺工程师： 在晶圆厂负责优化制造工艺。
- 测试工程师： 负责设计测试方案,确保芯片功能正常。
- 使用的EDA工具：
- 制造端： 用于生成光刻版图的光刻数据准备工具、用于模拟和优化制造工艺的TCAD (Technology Computer-Aided Design) 工具。
- 测试端： 用于生成测试向量的ATPG (Automatic Test Pattern Generation) 工具。
从产业链角色来看
EDA技术的应用对象也涵盖了整个半导体产业链中的关键角色。
芯片设计公司
这是EDA工具最大的客户群体。
- Fabless (无晶圆厂) 公司： 如英伟达、高通、AMD、华为海思、联发科,他们极度依赖EDA工具完成从设计到流片的全过程。
- IDM (Integrated Device Manufacturer, 整设备制造商)： 如英特尔、三星、德州仪器，他们既设计芯片也自己制造，因此内部大量使用EDA工具,并深度参与EDA工具的开发。
EDA软件公司
他们是EDA工具的创造者。
- 国际三大巨头：
- Synopsys (新思科技): 在逻辑综合、验证、IP、光刻等领域处于绝对领先地位。
- Cadence (铿腾电子): 在模拟设计、PCB、数字后端、验证等领域实力雄厚。
- Siemens EDA (原Mentor Graphics, 西门子旗下): 在PCB、硬件仿真、物理验证和TCAD方面有很强优势。
- 新兴挑战者： 如Ansys (多物理场仿真)、Aldec (FPGA验证)、Synopsys/Cadence的子公司等。
半导体制造工厂
晶圆厂是EDA工具的执行者”，EDA工具生成的GDSII文件（版图数据）是指导光刻机进行芯片制造的“蓝图”。
系统集成商与终端产品公司
- 对象： 如苹果、华为、小米、戴尔等。
- 应用： 他们虽然不直接设计芯片，但其硬件部门会使用PCB设计工具来设计手机、电脑等产品的主板，他们作为芯片的最终采购方，其需求（如性能、功耗、成本）直接驱动了芯片设计公司（即EDA工具的最终用户）的技术方向。
为了更直观地理解,可以看下面的表格：
| 应用对象 | 核心角色 | 主要使用的EDA工具/流程 |
|---|---|---|
| 数字IC设计工程师 | 逻辑实现与时序优化 | 逻辑综合、静态时序分析、仿真、形式验证 |
| 模拟/混合信号IC设计工程师 | 电路设计与仿真 | 电路仿真器、版图编辑器、LVS/DRC |
| 验证工程师 | 功能正确性保证 | SystemC/UVM仿真器、硬件仿真器、形式验证 |
| 后端物理设计工程师 | 版图实现与验证 | 布局布线、物理验证、寄生参数提取 |
| PCB Layout工程师 | PCB板级设计 | 原理图捕获、PCB布局布线、信号完整性分析 |
| 芯片架构师/IP工程师 | 系统定义与IP集成 | 系统级建模、SoC集成平台、功耗分析 |
| 工艺/测试工程师 | 制造优化与质量保证 | TCAD、ATPG、光刻数据准备 |
| 芯片设计公司 | 产品的最终创造者 | 所有工具的集合体 |
| EDA公司 | 工具的创造者 | - |
| 晶圆厂 | 蓝图的执行者 | 接收并处理GDSII文件 |
| 终端产品公司 | 市场需求的驱动者 | PCB设计工具 |
一言以蔽之，EDA技术的应用对象是现代电子产业的“神经系统”和“骨架”，它服务于从芯片设计师、系统工程师到工厂技术员，贯穿了从构思、设计、制造到测试的每一个环节，是整个信息科技产业能够持续高速发展的基石。
