物理极限：为什么不能无限堆料？
这是最根本的极限,由物理学定律决定，是工程师们必须面对的“天花板”。

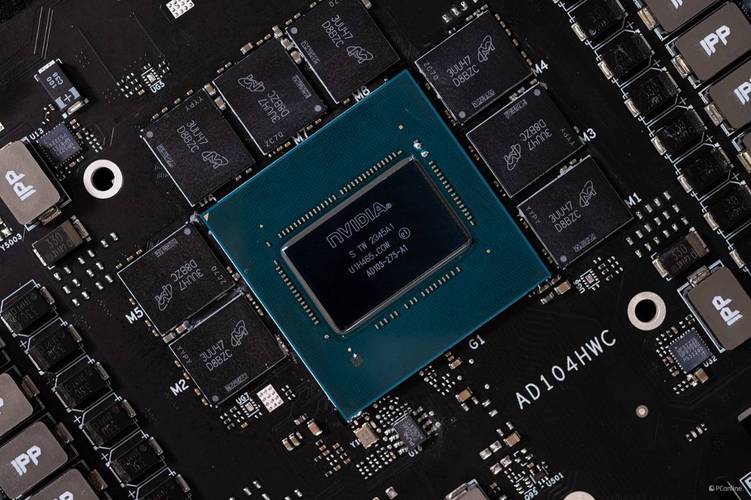

（图片来源网络，侵删）

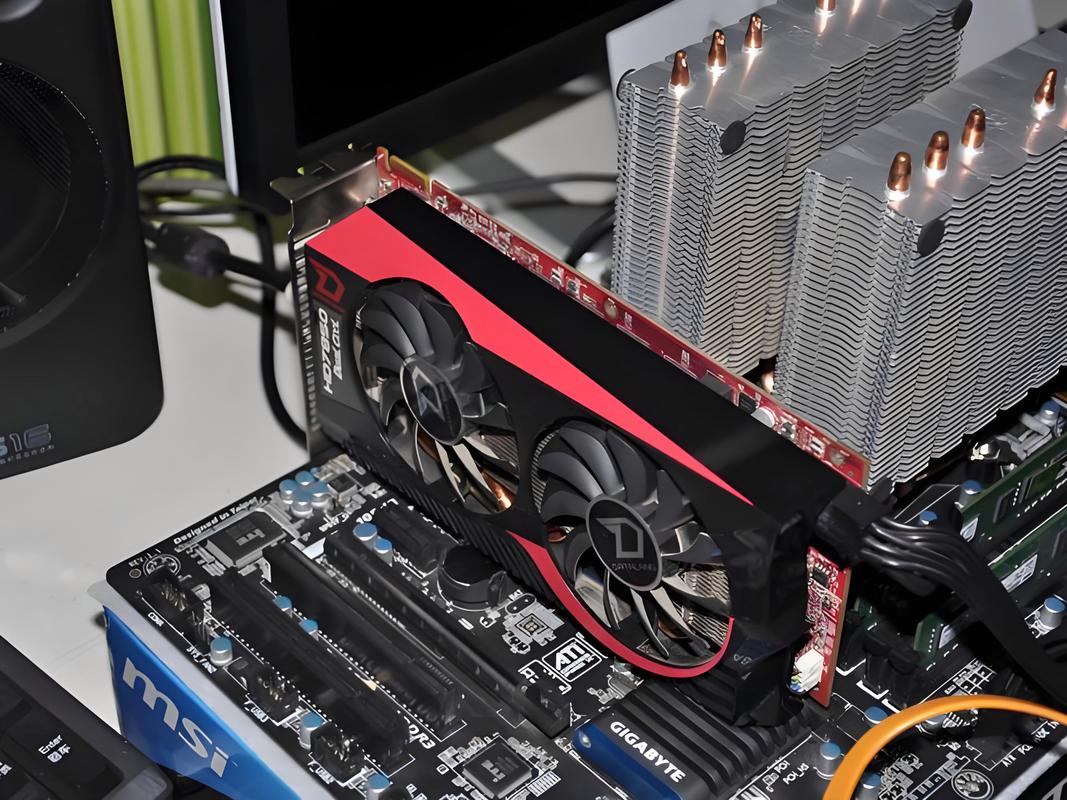

a. 功耗与散热极限

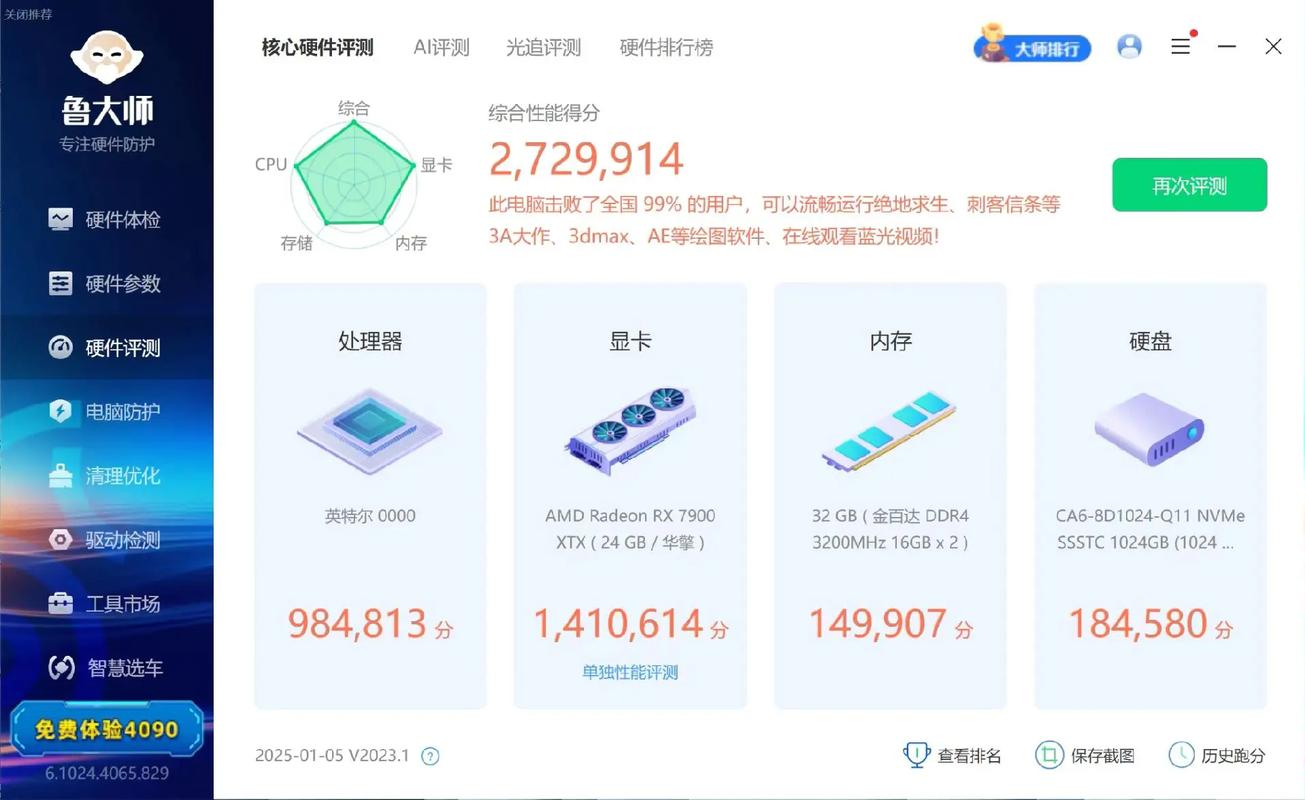

- 功耗墙: 这是目前制约高端显卡发展的最大瓶颈，随着晶体管数量和频率的提升，功耗呈指数级增长，NVIDIA的RTX 4090 TDP为450W，AMD的RX 7900 XTX为355W，要突破这个数字，意味着：
- 供电压力巨大: 主板需要更强的供电设计，电源需要更高的功率和品质。
- 散热灾难: 产生的热量是天文数字，现有的风冷和一体式水冷方案已经非常极限，再往上走，噪音会变得无法忍受，散热器会变得像“机箱风扇”一样巨大，甚至需要分体式水冷才能勉强压制，这违背了消费级产品“开箱即用”的初衷。
- 功耗和散热是目前最大的物理障碍。 任何性能提升，如果导致功耗超过500W甚至600W，在消费级市场将变得不切实际。
b. 制程工艺极限
- 摩尔定律放缓: 我们无法无限缩小晶体管尺寸，目前最先进的NVIDIA Blackwell架构（RTX 50系列）将采用台积电的4N（约4nm）工艺，但这已经是当前最顶尖的水平。
- “爬山”效应: 从7nm到5nm再到3nm，每一次工艺进步带来的性能提升和功耗下降，相比从28nm到16nm的飞跃，已经没有那么显著，新工艺的研发成本呈指数级增长，动辄数百亿美元，不是任何一家公司都能承受的。
- 量子效应: 当晶体管尺寸接近原子级别时，量子隧穿效应等物理现象会变得非常显著，导致漏电和失控，使得芯片设计变得异常困难。
- 半导体工艺的进步正在放缓，且成本极高，这限制了晶体管密度的无限增长。
c. 内存带宽极限
- 瓶颈效应: GPU的算力（CUDA核心/流处理器）增长非常快，但显存的带宽增长相对缓慢，这就像一个拥有几百个工人（核心）的工厂，但只有一条狭窄的公路（显存带宽）运送原材料，导致工人经常处于“等料”状态，算力无法完全发挥。
- 解决方案的局限: 提升带宽主要有两种方式：
- 增加位宽: GDDR6/GDDR6X已经发展到384-bit，再增加会大幅增加PCB设计和成本。
- 提升频率: GDDR6X的频率已经很高，继续提升会带来巨大的功耗和散热压力。
- HBM的潜力: 高带宽内存是解决方案，但HBM成本极高，封装复杂，目前主要用于旗舰级AI计算卡（如NVIDIA H100）和极少数游戏显卡（如AMD Radeon VII），要下放到主流市场，成本是巨大障碍。
- 显存带宽是GPU算力发挥的关键瓶颈，突破它需要昂贵且复杂的技术。
架构与设计极限：如何聪明地利用资源？
在物理极限的约束下,芯片架构师们通过设计创新来榨干每一分性能。
a. 核心架构与“大小核”
- “越多越好”的悖论: 仅仅堆砌更多的计算核心（如CUDA核心）会遇到“阿姆达尔定律”的制约，当核心数量达到一定程度后，由于同步、调度、缓存一致性等开销，性能提升会越来越不明显。
- 异构计算（大小核）: 这是目前的主流方向，类似CPU的大小核设计，GPU中会包含：
- 高性能核心: 用于处理最繁重的图形和计算任务。
- 高能效核心: 处理次要任务，或者在高性能核心负载不高时接管，以降低整体功耗。
- 实例: NVIDIA的Ada Lovelace架构引入了第四代Tensor Cores和第三代RT Cores，专门为AI光线追踪和DLSS优化，AMD的CDNA架构也设计了不同的计算单元来处理不同任务，这种专用硬件的加入，比单纯增加通用核心更有效率。
b. 专用加速单元
- 光线追踪核心: 这是为模拟光线物理行为而设计的专用硬件，远比用通用核心去模拟高效。
- AI核心/张量核心: 专门用于AI计算和矩阵运算，是实现DLSS、FSR等超分辨率技术的关键，AI的飞速发展，反过来又推动了GPU中AI核心的不断强化。
- 视频编解码引擎: 随着视频分辨率和帧率的提升（如8K、AV1编码），专用的编解码引擎变得越来越重要，它能解放GPU核心，提升视频创作和播放效率。
- 未来的性能提升，将更多地依赖于“专用硬件”的优化，而非“通用核心”的无脑堆砌。
市场与成本极限：谁会为极限买单？
技术再先进,最终也要面向市场。
a. 成本与售价
- 天价显卡: RTX 4090的官方指导价已经高达1599美元，第三方非公版甚至超过2000美元，再往上，价格会进入专业卡领域（如NVIDIA RTX 6000 Ada，售价超过2万美元），这已经脱离了普通消费者的范畴。
- 市场定位: 厂商需要平衡“旗舰卡树立技术标杆”和“中端卡走量盈利”的关系，如果旗舰卡价格过高，会影响品牌形象和整体市场占有率。成本和售价是市场层面的硬性约束。
b. 应用场景驱动
- 游戏需求: 目前4K高画质光追游戏对显卡的需求已经非常苛刻，但对于绝大多数仍在使用1080p或2K显示器的用户来说，中端显卡的性能已经“过剩”，游戏开发引擎的优化（如利用DLSS）也在降低对硬件的极致要求。
- AI与计算: 这是目前拉动高端GPU发展的主要动力，像ChatGPT这样的大模型训练，需要成千上万张顶级AI计算卡，这个市场的需求是无限的，但它对成本不敏感，更看重算力和稳定性，因此产品形态（如HBM内存、NVLink互联）与消费级显卡完全不同。
- 专业创作: 3D渲染、视频剪辑等领域也需要强大的GPU，但同样存在性价比考量，用户会选择最适合自己工作负载的卡，而不是一味追求顶级。
- 消费级显卡的极限，很大程度上由“游戏+AI”这两个应用场景的需求和消费者的购买力共同决定。
显卡的极限在哪里？
综合来看,显卡的极限是一个动态的、多维度的问题：
- 物理上，它正卡在“功耗墙”和“散热墙”面前。 任何性能的飞跃，都必须先解决这两大难题。
- 技术上，它正从“堆核心”转向“优化架构”。 通过大小核、专用加速单元（RT Core, Tensor Core）等方式，在有限的物理空间和功耗内实现更高效的计算。
- 市场上，它受制于“成本”和“应用需求”。 厂商必须在技术、成本和售价之间找到最佳平衡点，而消费者的实际使用场景（游戏、AI、创作）决定了“极限性能”的必要性。
未来的发展方向可能是：
（图片来源网络，侵删）
- Chiplet（芯粒）设计: 将一个大的GPU芯片拆分成多个小芯片，像拼积木一样封装在一起，这可以降低成本，提高良率，并灵活配置不同功能（如计算芯粒、显存芯粒、I/O芯粒），是突破物理极限的有力武器。
- 更先进的封装技术: 将CPU和GPU封装在一起，通过高速互联（如AMD的Infinity Cache或未来的UCIe）实现更紧密的协作，提升整体系统性能。
- 软件定义的极限: 随着DLSS、FSR等AI技术的成熟，软件层面的优化将越来越重要，用算法来弥补硬件的不足，这本身就是一种“软极限”的突破。
显卡的极限并非一个固定的终点,而是一条不断被挑战、被重新定义的道路，我们正处在一个由物理定律、工程智慧和市场需求共同塑造的黄金时代，每一次突破都来之不易。
