安全第一！维修前的准备工作
在开始任何维修操作之前,请务必遵守以下安全准则：
（图片来源网络，侵删）
- 断电操作：务必将电视电源线拔下，并等待至少 5-10 分钟，让主板上的大容量电容（如电源部分的 400V 大电容）充分放电，即使断电后，这些电容中仍可能储存有足以造成危险的高压电。
- 使用隔离变压器：强烈建议使用隔离变压器进行维修，这可以有效地将市电与维修电路隔离，防止因电源火线零线接反或电路故障导致触电或烧毁更昂贵的元件。
- 穿戴防静电装备：佩戴防静电手环，并确保手环良好接地，主板上的集成电路（IC）对静电非常敏感，静电放电可能导致其永久性损坏。
- 准备工具：
- 万用表（必备，最好有二极管档和电容档）
- 示波器（高级维修必备，能快速判断信号质量）
- 电烙铁、吸锡器、焊锡丝
- 热风枪（用于拆装 BGA 芯片）
- 螺丝刀、镊子、放大镜或显微镜
- 清洗剂（如酒精）、棉签、小刷子
常见故障现象与初步判断

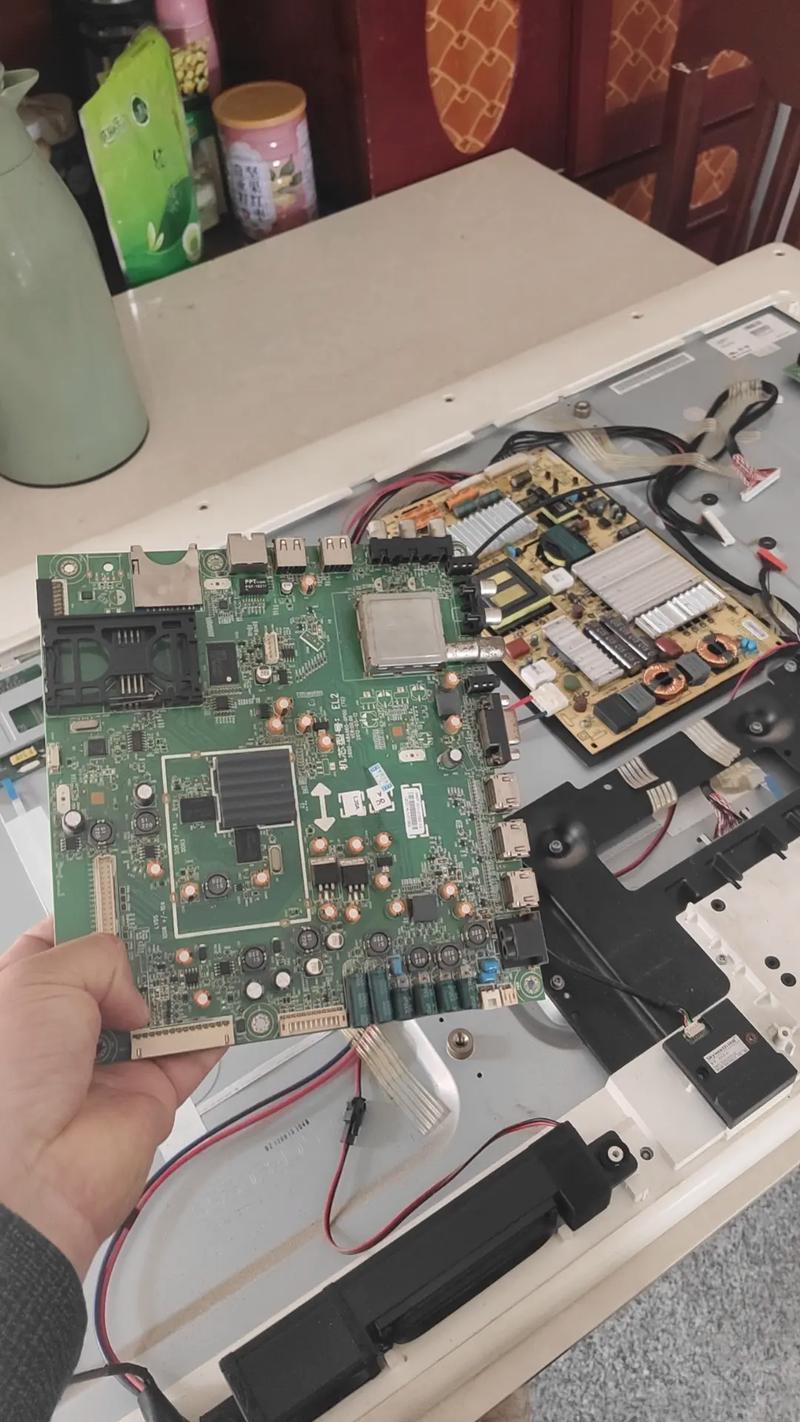

创维 42E350E 主板主要分为几个部分：电源部分、背光驱动部分、主板信号处理部分，故障现象通常能帮我们快速定位问题区域。
| 故障现象 | 可能的问题区域 | 初步检查方法 |
|---|---|---|
| 完全无反应，指示灯不亮 | 电源部分 | 检查保险管是否发黑或熔断，2. 测量 PFC 大电容（通常为 450V 左右）两端电压是否正常，3. 检查副电源电路是否工作，产生 5V 或 12V 待机电压。 |
| 指示灯亮，屏幕不亮，无图像无声音 | 主板信号部分 或 背光部分 | 仔细听：开机时是否能听到高压板发出的轻微“吱吱”声？如果没有，很可能是背光驱动电路故障，2. 用手电筒照射屏幕：在黑暗环境下，看屏幕上是否有非常暗淡的图像轮廓？如果有，说明背光驱动和灯条可能有问题，信号处理部分基本正常。 |
| 指示灯亮，有声音，屏幕亮但无图像 | 主板信号处理部分 | 听声音是否正常，是否有台噪或音量控制，2. 检查主板上的供电是否正常（特别是主芯片、内存、Flash 供电），3. 检查信号输入接口（如 AV、HDMI）是否有虚焊或损坏，4. 检查主芯片（CPU/GPU）是否工作。 |
| 图像出现花屏、白屏、黑屏、马赛克 | 主板信号处理部分 | 检查主芯片、内存、Flash 芯片的供电、复位、时钟信号是否正常，2. 检查这些芯片是否存在虚焊或脱焊（特别是 BGA 封装的芯片），3. 检查 LVDS 排线接口是否松动或氧化。 |
| 自动开关机、不定时重启 | 电源部分 或 信号部分 | 检查电源部分输出电压是否稳定，有无波动，2. 检查主芯片供电的滤波电容是否失效（容值下降），3. 检查复位电路或晶振是否异常。 |
主板关键电路分析与维修步骤

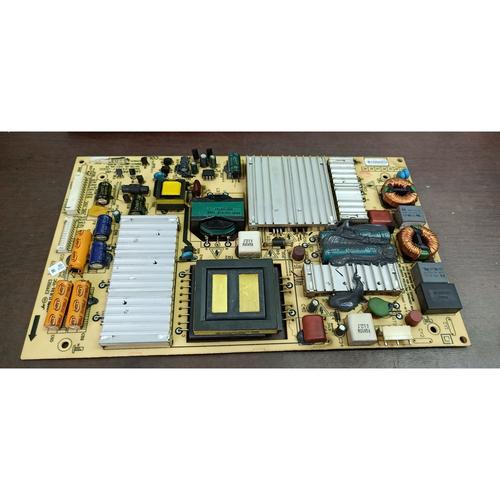

A. 电源电路维修
电源电路是主板的心脏,通常分为 PFC（功率因数校正）电路和 PWM（脉宽调制）电路。
-
保险管熔断：
- 原因：后级电路存在严重短路，如整流桥、PFC 开关管（如 2SK3562、K2645 等）、PWM 控制芯片（如 NCP1397）等击穿。
- 维修：不要只换保险管，用万用表二极管档测量上述元件，找出短路点并更换损坏的元件，常见的损坏是 PFC 开关管和续流二极管。
-
保险管完好，但 PFC 大电容无电压：
（图片来源网络，侵删）- 原因：PFC 电路未工作，可能是 PFC 控制芯片（如 NCP1397）及其外围电路（启动电阻、反馈电阻、ZCD 零电流检测电阻等）故障。
- 维修：
- 测量 PFC 控制芯片的 VCC 供电是否正常。
- 检查其 GATE 引脚是否有驱动波形输出（需用示波器）。
- 检查 ZCD 电阻是否开路或变值，这是该芯片的常见故障点。
-
有 PFC 电压（约 380V），但无 24V/12V/5V 等输出：
- 原因：PWM 电路未工作或保护电路动作。
- 维修：
- 检查 PWM 控制芯片（常与 PFC 芯片集成在一起，如 NCP1397）的供电和使能脚是否正常。
- 检查次级整流二极管（如肖特基二极管）和滤波电容是否损坏。
- 检查过压、过流保护电路是否误动作。
B. 背光驱动电路维修
背光驱动电路通常集成在主板上,由一个或多个 MOSFET（如 7N60、8N60 等）和高压变压器组成。
-
指示灯亮，有声音，屏幕不亮（背光不亮）：
- 原因：背光驱动电路没有工作。
- 维修：
- 检查使能信号：找到主板连接到背光驱动电路的排线，测量
EN或BL-ON信号，开机时，该引脚应有高电平（如 3.3V 或 5V）信号，若无，则问题在主板信号处理部分。 - 检查供电：测量背光驱动芯片（如 OZ9938、OZ9998 等）的 VCC 供电是否正常（通常为 12V 或 5V）。
- 检查 PWM 信号：测量
PWM或DIM引脚，应有亮度调节的脉冲信号，若无，说明主板未发出背光控制信号。 - 检查驱动芯片本身：如果上述供电、使能、PWM 信号都正常，但背光不亮，很可能是背光驱动芯片损坏或其外围的 MOSFET 击穿，重点检查 MOSFET 是否被击穿短路。
- 检查使能信号：找到主板连接到背光驱动电路的排线，测量
-
屏幕闪烁或亮一下就灭：
（图片来源网络，侵删）- 原因：背光保护电路动作。
- 维修：
- 过压保护：检查高压输出端到灯条的连接是否开路。
- 过流保护：检查灯条是否短路，可以用一个同功率的灯条代换测试。
- 检查反馈电路：检查电流检测电阻是否变值或开路。
- 检查驱动芯片：芯片本身性能不良也可能导致保护。

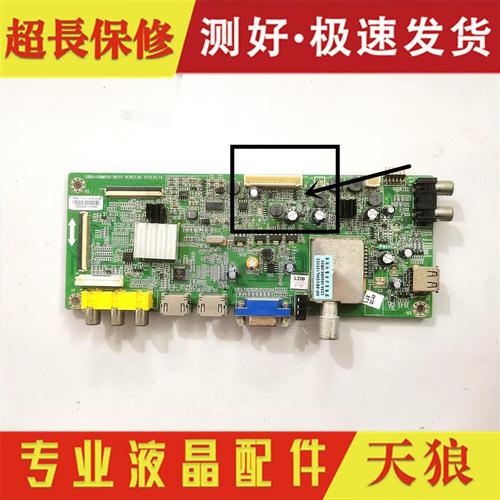

C. 信号处理电路维修
这是主板的核心,主芯片（MST6M6895B 或类似）是关键。
- 有声音无图像：
- 原因：主芯片未工作，或未产生 LVDS 信号。
- 维修：
- 检查三要素：测量主芯片的 供电、复位、时钟 是否正常，这是 CPU/GPU 工作的先决条件。
- 供电：测量主芯片各路供电引脚（如 1.2V, 3.3V, 1.8V）是否稳定，有无虚焊。
- 复位：测量复位引脚，开机时应有一个由低到高的电平跳变。
- 时钟：测量晶振（如 27MHz）两端，应有峰峰值约 1V 左右的正弦波。
- 检查 Flash 和内存：主芯片需要从 Flash 读取程序，如果
- 检查三要素：测量主芯片的 供电、复位、时钟 是否正常，这是 CPU/GPU 工作的先决条件。
