有线控制技术的核心优势
与无线控制技术相比,有线控制技术具有以下显著优势：

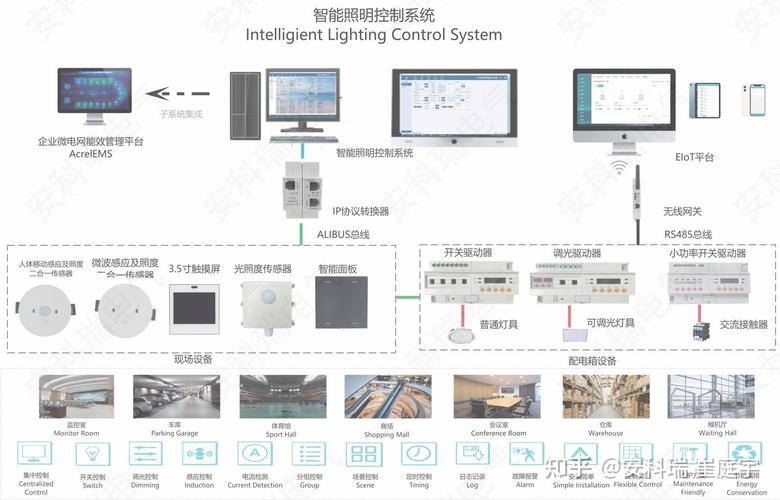

（图片来源网络，侵删）
-
高可靠性
- 抗干扰性强：物理线缆能有效屏蔽外界的无线信号干扰（如Wi-Fi、蓝牙、微波等），确保控制信号的稳定传输。
- 信号稳定：不受墙体、障碍物或设备密度的影响，信号衰减极小，控制指令的响应准确、及时。
-
安全性高
- 物理隔离：控制信号与网络信号分离，黑客难以通过公共网络入侵和操控照明系统，大大降低了安全风险。
- 不易被攻击：不像无线信号那样容易被扫描和破解。
-
系统容量大
理论上,一个有线控制网络可以连接成千上万个灯具和控制器，适用于大型、超大型项目，而无线网络在节点数量上通常有限制。

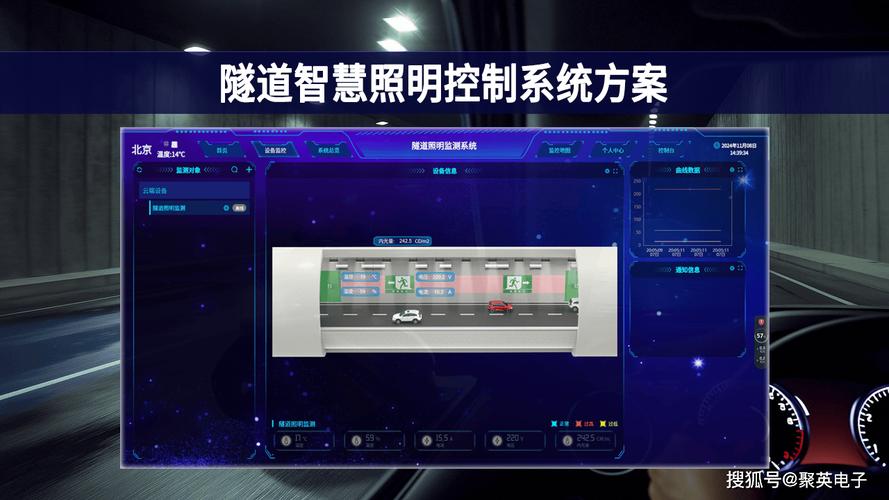

（图片来源网络，侵删） -
低延迟
信号通过线缆直接传输,几乎没有延迟，对于需要即时响应的场合（如会议室、舞台灯光）至关重要。
-
供电与控制一体化
一些技术（如DALI、电力载波）可以实现控制信号和电源在同一线缆上传输，简化了布线。

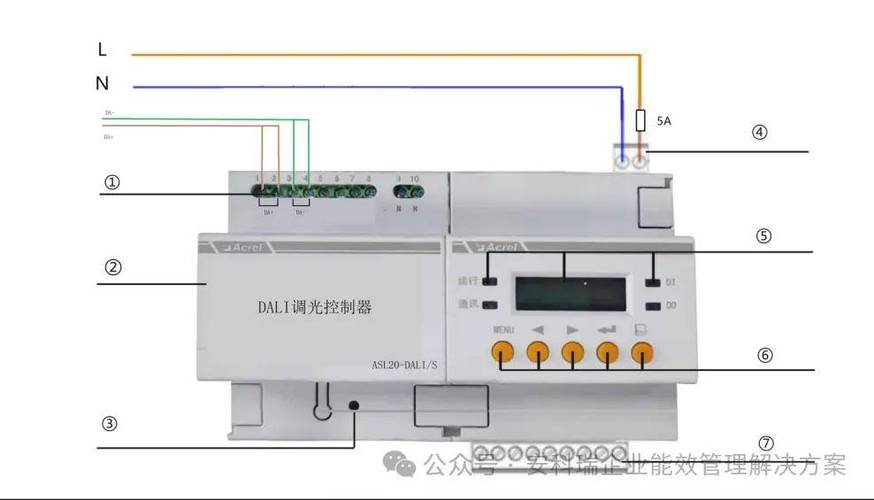

（图片来源网络，侵删）
主流的有线控制技术及协议
市面上主流的有线照明控制技术主要有以下几种,它们各有特点和适用场景。
DALI (Digital Addressable Lighting Interface) - 数字可寻址照明接口
- 技术概述：DALI是一个国际标准化的照明控制协议（IEC 62386），专为控制荧光灯和LED灯具而设计，它是一种专用的两芯控制总线，通常与电力线分开布设。
- 工作方式：
- 总线供电：DALI总线控制器通过两根线缆为总线上的所有设备（如驱动电源、传感器、面板）提供约16V的低压直流电。
- 可寻址：总线上的每个设备都有一个唯一的短地址（0-63），控制器可以单独对任何一个设备或任意一组设备发送指令（如开/关、调光到指定亮度）。
- 分组与场景：设备可以被编入不同的“组”或“场景”，实现一键切换多个灯具的状态。
- 优点：
- 标准化：全球统一标准，不同品牌的产品只要支持DALI协议即可互联互通。
- 灵活性高：可寻址功能使得单灯级别的精细控制成为可能。
- 易于安装：两芯线，接线简单，支持“即插即用”式的地址分配。
- 缺点：
- 需要单独布设控制总线,增加了布线成本。
- 不直接传输大功率电力,仍需为灯具提供主电源。
- 典型应用：大型办公室、商业综合体、博物馆、医院、智能建筑等需要精细、大规模照明控制的场所。
0-10V 模拟调光
- 技术概述：这是一种非常简单、成熟且广泛应用的模拟调光技术，存在已久，至今仍在使用。
- 工作方式：
- 使用一根双绞线（通常是两芯屏蔽线）在调光器和可调光LED驱动电源之间传输一个0-10V的直流电压信号。
- 0V 对应灯具关闭或最低亮度。
- 10V 对应灯具全亮。
- 0-10V之间的电压线性地对应灯具的亮度变化。
- 优点：
- 简单可靠：技术简单，兼容性好，几乎所有可调光LED驱动都支持。
- 成本低：调光器和驱动电源的成本相对较低。
- 响应迅速：模拟信号，控制即时。
- 缺点：
- 非可寻址：无法对单个灯具进行独立控制，所有连接到同一根0-10V线上的灯具会同步调光。
- 信号衰减：长距离传输时，电压可能会衰减，影响控制精度。
- 功能单一：只能实现调光，无法实现开关、颜色切换等复杂功能。
- 典型应用：简单的区域调光，如教室、会议室、走廊、停车场等，作为智能照明系统的基础调光层。
电力载波 - Power Line Communication (PLC)
- 技术概述：PLC技术利用现有的电力线作为传输介质，将控制信号调制后与50/60Hz的电力信号一同传输，无需额外布设控制线。
- 工作方式：
- 在配电箱处安装一个主控制器。
- 灯具端使用可接收PLC信号的智能驱动电源。
- 主控制器通过电力线发送指令（如开/关、调光），智能电源接收到指令后执行相应操作。
- 优点：
- 无需额外布线：最大优势是利用现有电线，节省了大量线缆和人工成本，尤其适用于旧楼改造项目。
- 部署快速：施工相对简单，只需在配电箱和灯具处进行接线。
- 缺点：
- 信号易受干扰：电力线上的负载（如电机、变频器）会产生大量噪声，干扰PLC信号的传输，导致稳定性下降。
- 信号衰减：不同相位之间、长距离传输时信号衰减严重，可能需要中继器。
- 系统容量和速度受限：相比专用总线，传输速率和带宽数量有限。
- 典型应用：酒店客房、公寓、旧楼智能化改造等不方便重新布线的场景。
KNX / EIB / ETS - 楼宇自动化系统
- 技术概述：KNX（Konnex）是国际标准的智能家居和楼宇自动化系统协议，它不仅仅用于照明控制，还能整合空调、窗帘、安防、通风等多种系统。
- 工作方式：
- 使用双绞线（KNX总线）、无线、电力载波或IP网络作为传输介质。
- 系统由总线线缆、电源、各类传感器（如移动、光照度）、执行器（如调光器、继电器）、中央控制器等组成。
- 通过ETS (Engineering Tool Software) 软件进行编程和配置，实现复杂的逻辑联动。
- 优点：
- 系统集成度高：是真正的“全屋”或“楼宇”自动化解决方案，照明只是其中一个子系统。
- 功能极其强大：可以实现复杂的场景联动、定时控制、中央监控等。
- 极高的可靠性：经过数十年市场验证，非常稳定。
- 缺点：
- 成本高昂：无论是设备本身还是专业的编程调试服务，费用都非常高。
- 系统复杂：需要专业的工程师进行设计、编程和维护。
- 典型应用：大型高端住宅、五星级酒店、总部大楼、机场、医院等对系统集成度和可靠性要求极高的顶级项目。
有线控制系统的典型组成
一个完整的照明控制系统通常包括以下几个部分：
-
输入设备：
- 控制面板：智能开关、调光面板、场景面板。
- 传感器：移动传感器、光照度传感器、存在传感器、定时器。
-
输出设备/执行器：
- 继电器：控制灯具的开关。
- 调光器：控制灯具的亮度（支持0-10V、DALI、PWM等）。
- 智能驱动电源：内置接收和控制功能，直接替换传统驱动。
-
控制核心：
- 网关/网桥：连接有线网络和上层系统（如KNX主站、DALI网关）。
- 服务器/主机：运行中央控制软件，处理复杂的逻辑和场景。
-
传输介质：
- 控制线缆：如双绞线（CAT5/6）、DALI专用线、电力线。
有线 vs. 无线：如何选择？
| 特性 | 有线控制 | 无线控制 |
|---|---|---|
| 可靠性 | 极高，抗干扰 | 良好，但可能受Wi-Fi等干扰 |
| 安全性 | 高，物理隔离 | 中等，存在被破解风险 |
| 成本 | 初始布线成本高 | 初始成本低，无需布线 |
| 施工 | 复杂，需预埋线缆 | 简单快捷，适合改造 |
| 灵活性 | 低，位置固定 | 高，可随意移动设备 |
| 系统规模 | 支持大规模 | 受节点数量和信号限制 |
| 维护 | 简单，但故障点难定位 | 简单，更换设备即可 |
选择建议：
- 首选有线：对于新建的商业建筑、高端住宅、医院、学校等项目，如果预算充足且追求极致的稳定性和可靠性，DALI和KNX是首选，0-10V则作为经济实惠的调光方案。
- 考虑无线：对于旧楼改造、出租屋、小户型等场景，布线困难或成本过高时，Zigbee、Z-Wave等无线技术是更现实的选择。
- 混合方案：在实际项目中，常常采用“有线为主，无线为辅”的混合方案，主干照明使用DALI系统保证稳定，而一些临时或局部的区域（如会议室的投影模式）则使用无线传感器或面板进行补充控制。
有线控制技术凭借其高可靠性、高安全性和强大的系统扩展能力，在专业照明和高端楼宇自动化领域依然占据着不可替代的地位，随着DALI-2、KNX over IP等新标准的发展，有线技术也在不断演进，与IP网络和物联网技术深度融合，继续为智慧建筑提供坚实、可靠的照明控制基石。
