第一部分：安全须知（最重要！）
在开始任何维修操作之前,请务必遵守以下安全规则，防止触电和损坏设备：
（图片来源网络，侵删）
- 断电操作：维修前必须拔下电源插头，并等待至少5-10分钟，让内部高压电容（C1，通常容量很大）通过内部的泄放电阻放电完毕，可以用万用表测量一下电容两端是否还有电压，确保完全放电。
- 使用专业工具：使用绝缘良好的螺丝刀、万用表（最好有电容档）等工具。
- 注意高压部分：电磁炉内部与市电直接相连的部分（包括整流桥、IGBT、高压电容等）都带有高压，即使在断电后，电容内仍可能储存有危险电量，务必彻底放电。
- 接地保护：维修时，最好在电源插头火线和零线两端各接一个220V/100W的白炽灯泡作为假负载，可以有效防止因操作失误而再次烧毁IGBT等贵重元件。
- 不具备专业知识请勿强行维修：如果您对电路不熟悉，特别是对PWM控制芯片、驱动电路等没有概念，建议寻求专业维修人员的帮助。
第二部分：常见电源故障现象与初步判断
根据不同的故障现象,我们可以大致判断问题出在哪个环节：
| 故障现象 | 可能的原因 |
|---|---|
| 整机无反应，指示灯不亮 | 电源线损坏或插头接触不良。 保险丝（FUSE）熔断。 电源输入端（AC输入）或整流滤波电路（桥堆、电容）开路。 |
| 有“滴滴”报警声，但不加热 | IGBT（绝缘栅双极型晶体管）击穿短路。 整流桥（DB1）击穿短路。 电流检测电路或电压检测电路故障，导致CPU误判。 同步电路或驱动电路故障。 |
| 开机后跳闸（空气开关断开） | IGBT或整流桥严重击穿短路。 高压滤波电容C1严重漏电或击穿。 电路中有明显的短路点。 |
| 能开机，有风扇转动，但功率很低，无法正常加热 | 驱动电路（如电阻R18、R19，变压器T1）异常。 PWM控制芯片或其外围电路（如振荡、同步电路）故障。 电流检测电阻（如康铜丝）阻值变大或开路。 |
第三部分：系统性的维修步骤（由简到繁）
第一步：目视检查与初步测量
- 检查电源线：确保电源线连接牢固，没有破损。
- 打开外壳：拆下电磁炉底部的螺丝，小心地取下外壳。
- 检查保险丝（FUSE）：
- 外观检查：保险丝通常位于电源输入端附近，是一个玻璃管或陶瓷管，如果看到保险丝发黑、熔断，或者玻璃管内部有金属熔化的痕迹，说明电路中存在严重短路。
- 测量：用万用表的电阻档（二极管档也可以）测量保险丝两端是否导通，如果不通，则已熔断。
第二步：根据保险丝状态进行判断
情况A：保险丝熔断
这是最严重的情况,说明后级电路存在短路。严禁直接更换新保险丝通电！ 必须先找到短路点。
-
静态电阻测量法：
（图片来源网络，侵删）- 断开电源，确保电容已放电。
- 测量IGBT：将万用表打到二极管档，红表笔接IGBT的“E”极（发射极），黑表笔接“C”极（集电极），正常情况下，应显示一个固定的压降（约0.4-0.9V，具体看型号），如果显示“0”或“OL”（无穷大），则IGBT可能已击穿短路。
- 测量整流桥（DB1）：用二极管档分别测量交流输入端（AC1, AC2）和直流输出端（+, -）之间的正向和反向电阻，如果正反向电阻都很小或为0，说明整流桥已击穿短路。
- 测量高压电容C1：用电容档测量其容量是否与标称值相符，或用电阻档测量其是否漏电严重（阻值很小）。
-
重点排查对象：
- IGBT击穿：这是导致保险丝熔断的最常见原因。
- 整流桥击穿：也很常见。
- 高压电容C1失效或击穿。
-
更换损坏元件：
- 找到损坏的元件后,将其更换为同型号、同规格的新元件，IGBT和整流桥的型号至关重要，不能随意代用。
- 更换后,建议先接假负载（灯泡）进行通电测试，如果灯泡能正常发光（亮度由暗变亮再变暗，最后熄灭或微亮），说明主电源回路基本正常，如果灯泡很亮或不亮，说明仍有短路，需继续排查。
情况B：保险丝完好
如果保险丝完好,说明电路没有严重的短路问题，故障可能出在低压控制电路。

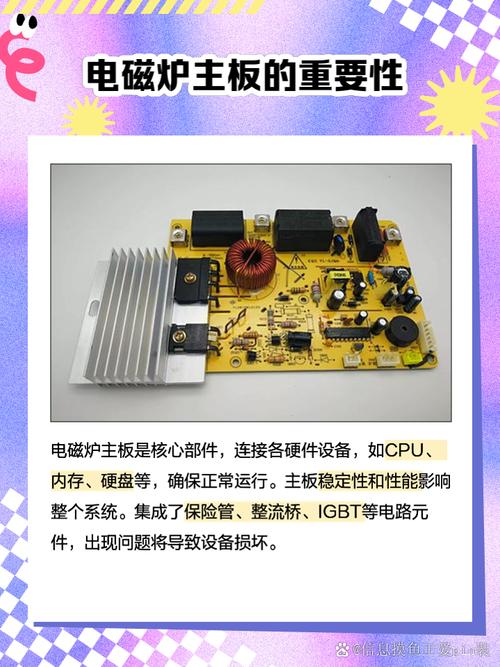

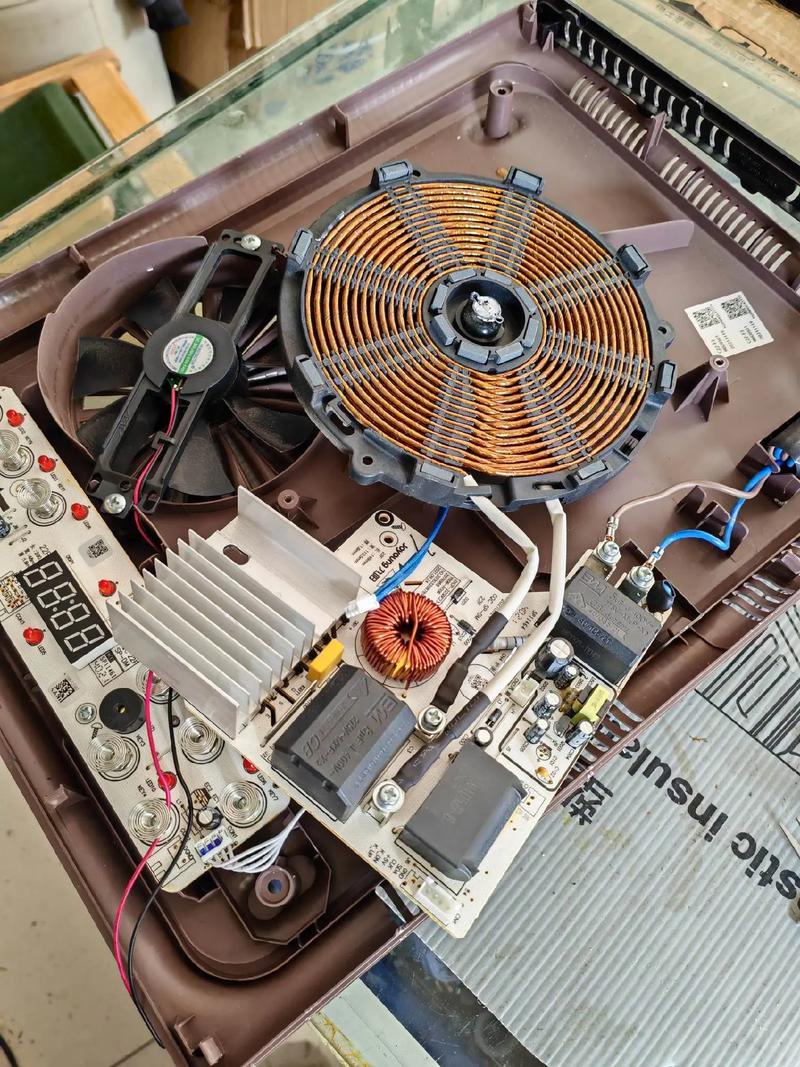

（图片来源网络，侵删）
-
测量低压直流供电：
- 电磁炉通常需要为CPU、风扇、芯片等提供低压直流电，如+5V, +12V, +18V等。
- 找到电源板上的三端稳压器（如7805, 7812, 7818等）或开关电源芯片的输出端。
- 通电测量（注意安全！），看是否有正常的电压输出，7805的输出端应有稳定的+5V电压供给CPU。
- 如果没有电压输出,则问题出在电源变压器、整流、滤波或稳压电路。
-
检查CPU工作条件：
- 5V等电压正常,但电磁炉仍无反应，可能是CPU本身或其工作条件不满足。
- +5V供电：再次确认。
- 复位电路：检查复位电路的电容、电阻是否正常。
- 晶振：用万用表的电压档测量晶振两端的电压，通常会有一个微小的电压差（如0.5V左右），如果电压完全一样或为0，晶振可能停振，也可以用示波器观察波形，没有示波器则只能代换法测试。
- 按键板：检查连接CPU的排线是否松动，按键板是否损坏导致CPU无法接收到开机信号。
第四部分：常见易损元器件详解
-
保险丝
- 作用：电路的总保险，当电流过大时熔断，保护后级电路。
- 更换：必须更换相同规格（如10A/250V）的保险丝，如果换上新的又立即熔断，说明后级仍有短路故障。
-
IGBT（绝缘栅双极型晶体管）
- 作用：电磁炉的“心脏”，负责控制大电流的通断，实现加热。
- 检测：用万用表二极管档测量，C-E极、C-G极之间不应导通，G-E极之间有一个类似二极管的特性，如果C-E极或C-G极短路，则已损坏。
- 更换：必须使用原型号或官方指定代换型号，安装时要注意涂抹导热硅脂，并确保螺丝拧紧。
-
整流桥（DB1）
- 作用：将220V交流电整流成直流电。
- 检测：用二极管档测量，任意一个交流输入端与直流正极/负极之间，都应有一个二极管的单向导通特性，如果正反向电阻都为0，则已击穿。
- 更换：选择耐压和电流等级相同或更高的整流桥。
-
高压滤波电容（C1）
- 作用：滤除整流后的脉动直流电，提供平滑的直流电压。
- 检测：用电容档测量容量是否衰减严重，用电阻档测量充放电情况，如果阻值一直很小，说明漏电或击穿。
- 更换：选择耐压（通常为400V）和容量（通常为5μF-8μF）相同的新电容。
-
电阻
- 电流检测电阻：通常是几根康铜丝并联而成，位于IGBT的E极下方，如果烧断或氧化，会导致电流检测信号异常，引起不报警或加热功率低。
- 驱动电阻：如R18, R19，通常为几欧姆到几十欧姆，如果开路，会导致IGBT无法得到正确的驱动信号而损坏。
- 检测：用万用表电阻档测量，看是否开路或阻值变大。
-
风扇
- 作用：给IGBT和整流桥散热。
- 检测：通电时听是否有声音，用手感受是否有风，如果不转，可能是电机卡死、连接线断开或供电问题。
第五部分：总结与建议
- 逻辑排查：维修电磁炉电源故障，一定要遵循“先外后内、先易后难、先电源后负载”的原则，从保险丝入手，是判断故障范围最有效的方法。
- 善用图纸：如果能找到对应型号的电路图，维修起来会事半功倍，可以在线搜索“九阳[您的型号] 电路图”。
- 假负载法：对于电源维修，假负载法是保护IGBT的利器，强烈推荐使用。
- 安全第一：再次强调，高压操作务必小心，如果对任何一步没有把握，请停止操作，寻求专业帮助。
希望这份详细的指南能对您有所帮助！祝您维修顺利！
