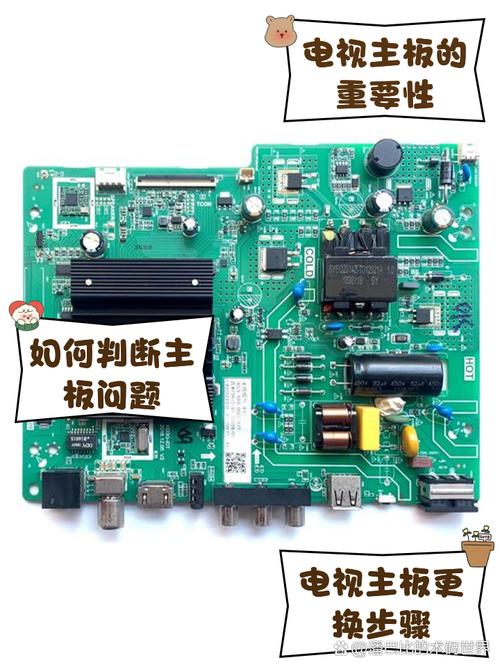

第一部分：基础知识准备
在动手维修之前,必须掌握以下基础知识：
（图片来源网络，侵删）

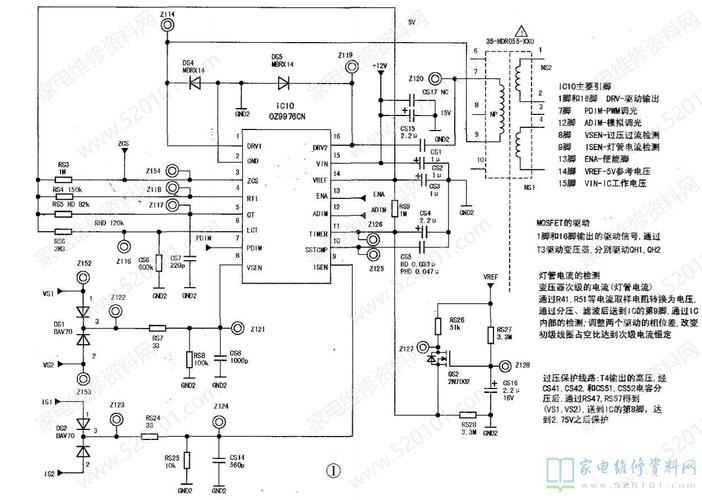

电路图的重要性
- 原理图: 这是电路的“灵魂”，它清晰地标示了每个元器件的型号、参数以及它们之间的连接关系，维修时,必须对照原理图进行分析。
- PCB布局图: 这是电路的“骨架”，它显示了元器件在实际印刷电路板上的位置、走线和焊盘，根据布局图,你才能快速找到对应的元器件。
- 方框图: 这有助于你理解信号的整体流程，知道信号从哪里来（如TV/AV/ HDMI解码板），经过哪些处理（如音效处理、功放），最后到哪里去（到扬声器）。
伴音信号的基本流程
了解信号是如何流动的，是判断故障点的关键,典型流程如下：
信号源 (TV/AV/ HDMI) → 伴音主板接口 → 音效处理/切换电路 → 音量/音调/平衡控制电路 → 功率放大电路 → 扬声器接口 → 扬声器
安全第一！
- 断电操作: 在操作前,务必拔下电视机的电源插头。
- 大电容放电: 伴音板，特别是功放部分，通常有大容量的滤波电容（如1000μF/35V以上），即使断电，这些电容中仍可能储存有高压电，维修前，务必用大功率电阻（如1KΩ/5W）的两个表笔接触电容两端进行放电,否则会损坏万用表甚至造成电击危险。
- 隔离法维修: 将伴音板从整机上拆下，独立供电进行维修，这可以避免与其他主板（如主板、逻辑板）的相互干扰,使问题更聚焦。
第二部分：故障现象与初步判断
根据用户描述的故障现象,可以大致判断故障范围。
| 故障现象 | 可能的故障区域 | 关键检查点 |
|---|---|---|
| 图像正常，完全无声 | 功放电路、静音控制电路、电源供电、扬声器 | 功放IC供电、静音控制脚、功放IC是否损坏、扬声器是否开路 |
| 声音小、失真 | 音源电路、功放电路、音频耦合电容 | 功放IC供电是否偏低、耦合电容是否失效、功放IC性能不良 |
| 声音有交流声（嗡嗡声） | 退耦电路、滤波电路、功放电路本身 | 滤波电容失效、退耦电容失效、功放IC性能不良、接地不良 |
| 声音有杂音 | 音源电路、音量电位器、功放前级 | 音源输入线屏蔽不良、音量电位器脏污、前级运放或周边元件虚焊/损坏 |
| 只有一个声道有声 | 功放电路、声道切换电路、扬声器 | 有声声道的功放IC是否正常、无声声道的功放IC或其供电/静音/输入信号、扬声器本身 |
| 声音有“噗噗”声或自激啸叫 | 反馈电路、补偿电路、退耦电路、PCB布局问题 | 反馈电容/电阻开路或短路、退耦电容失效、PCB有虚焊或短路点 |
第三部分：维修工具与仪表
- 万用表: 必备工具，用于测量电压、电阻、通断。
- 示波器: “修板神器”，可以直观地看到音频信号的波形，判断信号是否正常、有无失真、干扰等，对于无声、失真等疑难杂症,示波器是最高效的工具。
- 可调直流稳压电源: 用于给主板独立供电，并可以方便地调节电压、限制电流,防止因短路烧坏主板。
- 电烙铁、吸锡器、焊锡丝: 用于拆焊元器件。
- 放大镜或显微镜: 用于检查PCB上细微的裂纹、虚焊。
- 酒精、棉签、小刷子: 用于清洁电路板。
- 隔离变压器: 在某些情况下，为了安全,可以对整机进行隔离供电。
第四部分：维修流程与方法

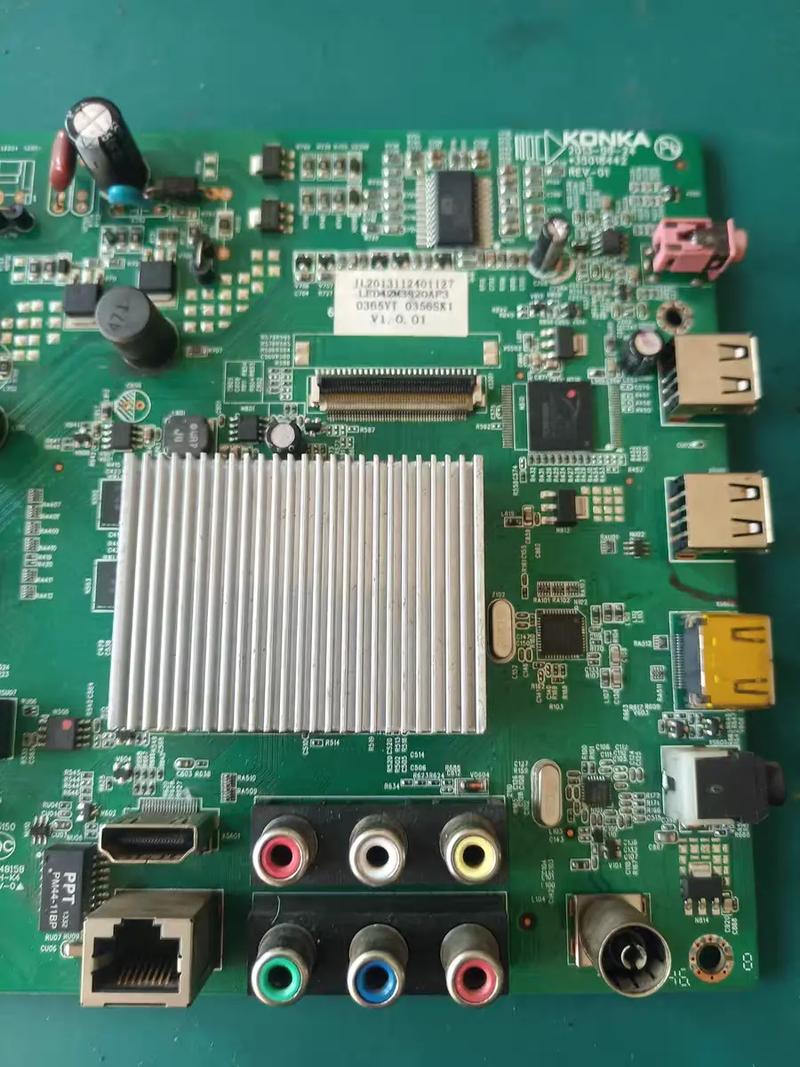

外部检查与清洁
- 目视检查: 仔细观察PCB是否有明显的烧焦、发黑、鼓包的电容、断裂的 traces、虚焊的焊点。
- 清洁: 用酒精和棉签或小刷子清洁电路板，特别是可能进液或有油污的地方,脏污可能导致漏电或接触不良。
电压测量法
这是最常用、最基本的方法。
（图片来源网络，侵删）
- 测量关键点电压:
- 电源输入电压: 检查伴音板输入的+12V, +24V, +5V等电压是否正常。
- 功放IC供电脚: 这是检查功放是否工作的首要条件，电压不正常，查供电线路上的保险丝、电感、电阻是否开路。
- 静音控制脚: 很多功放IC有静音脚（通常为低电平或高电平有效），测量其电压，判断是否被意外静音，如果电压不正常,查静音控制电路。
- 音量控制脚: 对于数字音量控制的IC,测量其控制脚电压是否随遥控器操作而变化。
信号注入法/寻迹法
在没有示波器的情况下,这是判断故障前段还是后段的经典方法。
- 原理: 从后级往前级,逐级注入信号。
- 操作:
- 从功放输出端注入: 用万用表的电阻档（或一节1.5V电池）瞬间碰触功放IC的输出端或扬声器接口，如果扬声器发出“咔哒”声，说明功放和扬声器是好的,问题出在前级的音源处理或切换电路。
- 从前级注入: 如果从功放输出注入无声，则问题在功放本身，如果功放输出有声，则继续向前，在音效处理IC的输出端或音量电位器的滑动端注入信号,判断问题出在哪一级。
电阻法/二极管档法
- 测量对地电阻: 在断电情况下，测量电源输入端对地的电阻，如果阻值很小（接近0Ω），说明存在短路，可以逐一断开后级电路（如功放IC的供电脚）,来判断短路区域。
- 测量元器件好坏:
- 电阻: 直接测量阻值是否与标称值相符。
- 电容: 用万用表的电阻档或电容档，对于大容量电解电容，可以观察其充电过程，对于小容量电容，电阻档测不出,可用替换法。
- 二极管/三极管: 用二极管档测量其PN结的压降,判断是否正常。
- 功放IC: 功放IC是故障高发区，可以测量其各引脚对地电阻（与一块好的主板对比）,或测量其供电脚和输出脚之间是否短路。
温度法（注意安全）
- 在通电一段时间后（或故障出现时），用手背轻轻触摸可疑的元器件（如功放IC、大功率电阻、稳压IC），如果某个元件异常发烫，说明它很可能已经损坏或工作不正常。注意：触摸前务必确认没有高压！
第五部分：常见故障点与维修案例
案例1：图像正常，完全无声
- 思路: 检查功放是否工作。
- 步骤:
- 断电,给大电容放电。
- 上电，测量功放IC的供电脚（如TDA7492, TDA2030, YDA138等）是否有正常的电压（如+12V）。
- 测量功放IC的静音控制脚（MUTE）电压，应为非静音状态（如高电平）。
- 如果供电和静音都正常，用信号注入法或示波器检查功放IC的输入端是否有音频信号。
- 有信号，输出端无信号/电压异常: 功放IC损坏,更换同型号IC。
- 无信号: 故障在前级，检查音源切换、音效处理等电路。
案例2：声音小且有失真
- 思路: 检查功放驱动能力和电源供应。
- 步骤:
- 测量功放IC的供电脚电压是否偏低，如果偏低,查电源到功放IC之间的线路是否有电阻过大或电感开路。
- 检查功放IC的散热片是否安装良好，散热是否足够,过热会导致功放性能下降。
- 检查功放IC的负反馈回路中的电容（通常在反馈电阻两端）是否失效或开路。
- 检查输入信号的耦合电容是否失效（容量变小）。
案例3：只有一个声道无声
- 思路: 问题局限于无声的那个声道。
- 步骤:
- 测量无声声道功放IC的供电脚电压是否正常。
- 测量其静音控制脚电压是否正常。
- 用示波器或信号注入法，检查其输入端是否有信号。
- 输入有信号，输出无声: 功放IC损坏,更换。
- 输入无信号: 检查从音源切换到该功放IC输入端的线路，如耦合电容、电阻是否开路,或前级运放是否损坏。
第六部分：维修注意事项与总结
- 先易后难: 先检查外部接线、静音设置、音量大小等软件问题,再深入硬件电路。
- 先电源后信号: 电源是电路工作的基础，先确保供电正常,再查信号通路。
- 先静态后动态: 先在断电状态下测量电阻、检查短路，再通电测量电压、波形。
- 替换法: 对于一些难以判断好坏的小元器件（如小电容、晶体管），或怀疑损坏的IC（如功放IC），在备件充足的情况下,直接替换是最高效的方法。
- 做好标记: 拆卸元器件前，最好拍照或在图纸上做好标记,尤其是方向和位置。
- 虚焊是通病: 电视机长期工作后，振动可能导致一些元器件引脚虚焊，对可疑点（特别是大体积元件和IC的引脚）进行补焊,往往能解决一些疑难杂症。
维修伴音主板是一个不断学习和实践的过程，希望这份指南能为您提供清晰的思路和实用的方法,祝您维修顺利！
