光交叉连接技术 PPT
幻灯片 1: 封面页
光交叉连接技术：原理、应用与未来 光网络的核心枢纽
（图片来源网络，侵删）
演讲者： [您的姓名/团队名称]
日期： [日期]
幻灯片 2: 目录
** 本次分享大纲
- 为什么需要OXC？
从电交叉到光交叉的演进
（图片来源网络，侵删） - 核心技术： OXC是如何工作的？
基本原理与关键组件
- 技术分类： OXC有哪些类型？
基于波长、基于光纤、基于空间
- 关键技术对比： OXC vs. OEO
透明性、容量、功耗等
- 应用场景： OXC用在何处？
核心网、城域网、数据中心互联
（图片来源网络，侵删） - 发展趋势： OXC的未来是什么？
软件定义、白盒化、智能光网络
- 总结与展望
幻灯片 3: 1. 引言：为什么需要OXC？
网络的十字路口：从电域瓶颈到光域直通
- 背景： 互联网流量爆炸式增长（视频、云、AI），对网络带宽和容量提出前所未有的挑战。
- 传统瓶颈： 在传统网络中，光信号需要被“光-电-光”（O-E-O）转换，在电域进行交叉连接和处理。
- 电交叉 的局限：
- 电子瓶颈： 处理速率受限于电子器件的速率（通常最高可达400G/800G）。
- 功耗巨大： O-E-O转换过程消耗大量电力，成本高昂。
- 协议相关： 只能处理特定速率和协议的信号，缺乏透明性。
- 电交叉 的局限：
- OXC的诞生： 为了突破电域瓶颈，OXC应运而生，它在光域直接对波长或光纤进行交叉连接，实现了“光-光”（O-O）直通。
讲解要点：
- 用一个生动的比喻：“OXC就像一个高速公路的智能立交桥，而OEO则像一个所有车辆都必须下高速、缴费、再重新上高速的收费站。”
- 强调OXC是构建大容量、高效率、低功耗全光网络的关键。
幻灯片 4: 2. 核心技术：OXC是如何工作的？
OXC的基本原理与关键组件
-
基本原理：
- OXC的核心功能是将任意输入光纤中的特定波长，交叉连接到任意输出光纤上，而无需进行光电转换。
- 它处理的是光信号本身，直接在波长或空间维度上进行路由。
-

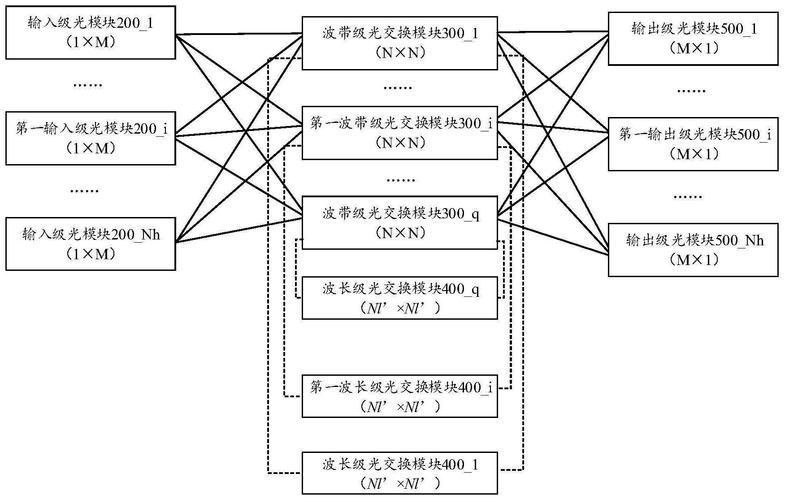

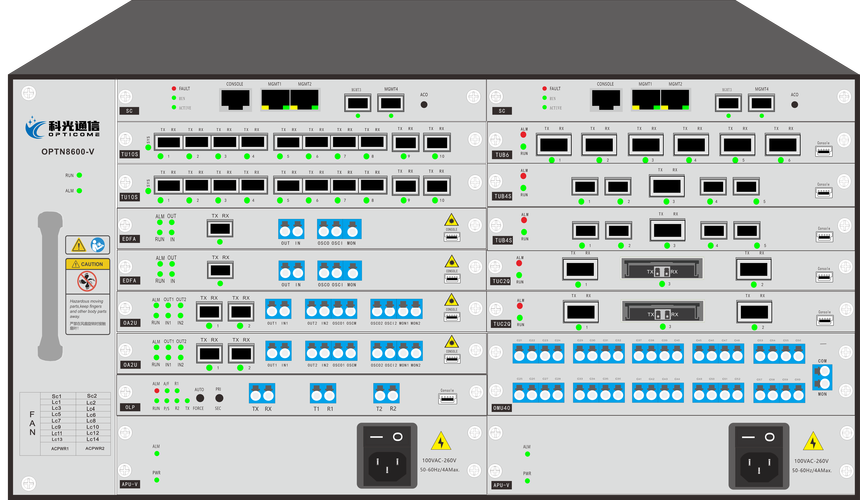

关键组件：
- 光开关矩阵: OXC的“引擎”，实现光路物理连接的核心。
- 波长复用/解复用器: 将多路不同波长的光信号复合到一根光纤上，或从一根光纤中分离出来。
- 光放大器: 补偿光信号在交叉连接过程中的功率损耗（如EDFA）。
- 波长转换器 (可选): 将一个波长的信号转换成另一个波长，解决波长冲突问题。
- 控制和管理单元: OXC的“大脑”，负责配置光开关矩阵、监控网络状态、执行管理协议。
讲解要点：
- 可以用一个简化的示意图来展示信号流：输入光纤 -> 解复用器 -> 光开关矩阵 -> 复用器 -> 输出光纤。
- 解释光开关矩阵是实现“任意连接”的关键，其技术决定了OXC的性能和成本。
幻灯片 5: 3. 技术分类：OXC有哪些类型？
多维度的光交叉连接
- 基于维度的分类：
- 光纤交叉连接:
- 原理： 整根光纤（包含所有波长）作为一个整体进行交叉连接。
- 特点： 技术简单，成本低，但灵活性差，无法针对单个波长进行调度。
- 波长交叉连接:
- 原理： 对光纤中的每一个波长进行独立的交叉连接，这是目前最主流的OXC技术。
- 特点： 灵活性高，可实现波长级别的业务疏导和保护，是智能光网络的核心。
- 空间/光纤交叉连接:
- 原理： 结合了WXC和FXC的概念，既可以对波长进行交叉，也可以对整根光纤进行交叉。
- 特点： 功能最全面，但结构最复杂，成本最高。
- 光纤交叉连接:
讲解要点：
- 强调WXC（波长交叉连接）是当前研究和应用的重点，因为它提供了最佳的性能和灵活性平衡。
- 可以用表格对比三种类型的灵活性、成本和复杂度。
幻灯片 6: 3. 技术分类 (续)：光开关技术
OXC的核心：光开关矩阵技术
- 实现光开关矩阵的技术多种多样,各有优劣：
| 技术类型 | 原理 | 优点 | 缺点 | 典型应用 |
|---|---|---|---|---|
| MEMS | 微机电系统，通过微镜反射光路 | 插入损耗低、串扰小、可扩展性好、成本低 | 开关速度相对较慢（ms级） | 大规模WXC，骨干网 |
| PLC | 光波导，通过热光或电光效应改变光路 | 开关速度快（ns级）、体积小、易于集成 | 插入损耗和串扰较大、端口数受限 | 小型化、集成化OXC |
| 液晶 | 通过旋转液晶分子来改变光的偏振态 | 插入损耗低、功耗低、无机械磨损 | 开关速度较慢、偏振相关损耗 | 可重构光分插复用器 |
| 半导体 | 利用半导体材料的电光效应 | 开关速度极快（ps级）、体积小 | 插入损耗大、端口数少、成本高 | 高速光通信、光交换芯片 |
讲解要点：
- 解释不同技术的核心原理,不深入物理细节。
- 强调选择哪种技术取决于应用场景：追求大规模低成本选MEMS，追求高速小体积选PLC或半导体。
幻灯片 7: 4. 关键技术对比：OXC vs. OEO
光交叉 vs. 电交叉：一场效率的较量
| 特性 | 光交叉连接 | 电交叉连接 |
|---|---|---|
| 处理域 | 光域 | 电域 |
| 核心器件 | 光开关、波分复用器 | 交换芯片、SerDes |
| 透明性 | 高透明：与协议、速率、格式无关 | 协议相关：需针对特定速率和协议处理 |
| 容量/带宽 | 极高：Tbps级别，理论上无上限 | 受限：受芯片工艺和封装技术制约（目前Tb级） |
| 功耗 | 低：主要功耗来自光器件和辅助电路 | 高：O-E-O转换是主要功耗来源 |
| 时延 | 低：光信号直通时延极低 | 高：光电转换、缓存、处理引入时延 |
| 成本 | 初期设备成本高，但每比特成本随容量增加而降低 | 单位端口成本高，且随速率提升成本急剧增加 |
| 灵活性 | 波长级调度 | 端口/VC-4/VC-12级调度 |
讲解要点：
- 这是整个PPT的核心对比页,需要重点讲解。
- 强调OXC的“透明性”是其最大优势，使其能够承载未来的未知业务。
- 用一个简单的公式说明：总成本 = 设备成本 + 运营成本（功耗、机房空间、冷却），OXC虽然在设备成本上可能更高，但在运营成本上优势巨大。
幻灯片 8: 5. 应用场景：OXC用在何处？
OXC：无处不在的光网络基石
- 长途/骨干核心网：
- 作用： 构建国家或洲际光网络的“超级枢纽”。
- 价值： 实现海量波长业务的灵活调度和保护恢复，是整个通信网络的主动脉。
- 城域接入网：
- 作用： 作为城域波分环网的节点。
- 价值： 汇聚和疏导来自不同区域的业务，提供大颗粒带宽的专线服务。
- 数据中心互联：
- 作用： 连接相距遥远的多个数据中心集群。
- 价值： 支持超低时延、超大容量的数据传输，满足云计算和分布式计算的需求，连接东西海岸的数据中心。
- 5G前传/中传/回传网络：
- 作用： 在5RAN架构中，提供BBU和CU/DU之间，以及CU/DU和核心网之间的连接。
- 价值： 高效地分配和调度5G网络所需的超大带宽资源。
讲解要点：
- 每个场景都配上一张简单的网络拓扑图,让听众更容易理解OXC在其中的位置和作用。
- 强调OXC是支撑5G、云计算、AI等新基建的关键基础设施。
幻灯片 9: 6. 发展趋势：OXC的未来是什么？
走向智能、开放、融合
- 软件定义光网络:
- 趋势： 将OXC的控制平面与数据平面分离，通过SDN控制器进行集中、智能的编程和控制。
- 价值： 实现网络的按需服务、快速开通和自动化运维。
- 白盒化/开放光网络:
- 趋势： 采用标准化的硬件平台和开放的软件接口，打破传统厂商的设备锁定。
- 价值： 降低成本，促进创新，实现异构设备的混合组网。
- 集成与融合:
- 趋势： 将OXC功能与ROADM（可重构光分插复用器）、相干光收发器等集成在同一个硅光芯片上。
- 价值： 极大地减小设备体积、功耗和成本，实现更高密度的部署。
- 引入AI/ML:
- 趋势： 利用人工智能和机器学习技术，对OXC网络进行流量预测、故障诊断和资源优化。
- 价值： 打造自优化、自愈的“自动驾驶”光网络。
讲解要点：
- 展望未来,OXC将不再是一个被动的“黑盒子”，而是一个智能、开放、可编程的网络资源。
- 强调这些趋势是相辅相成的,共同推动光网络进入新的时代。
幻灯片 10: 7. 总结与展望
总结与展望
- OXC是突破电域瓶颈、构建未来大容量光网络的核心技术。
- 它通过在光域进行波长/光纤交叉，实现了高透明、大容量、低功耗的连接。
- 已广泛应用于骨干网、城域网和数据中心互联等领域。
- 展望：
- 随着SDN、白盒化和AI技术的融入，OXC将变得更加智能、开放和高效。
- 它将成为支撑元宇宙、6G、量子通信等未来应用的关键使能技术，是数字世界的“隐形高速公路”。
讲解要点：
- 用一两句话概括OXC的核心价值。
- 以一个积极的、前瞻性的结尾，强调OXC在数字化转型中的重要性。
幻灯片 11: Q&A
提问与交流
谢谢聆听！
欢迎提问与交流
