LED显示屏模组维修完全指南
前言
LED显示屏以其亮度高、寿命长、视角广等优点，被广泛应用于广告、舞台、交通等领域，作为LED显示屏的基本组成单元，模组的工作状态直接决定了整个显示屏的显示效果，当模组出现故障时，及时、准确地排查和维修至关重要，本指南旨在为LED显示屏维修技术人员提供一套系统、实用的维修方法和流程。
第一章：基础知识准备
在开始维修之前，必须掌握一些基本知识，这是安全、高效维修的前提。

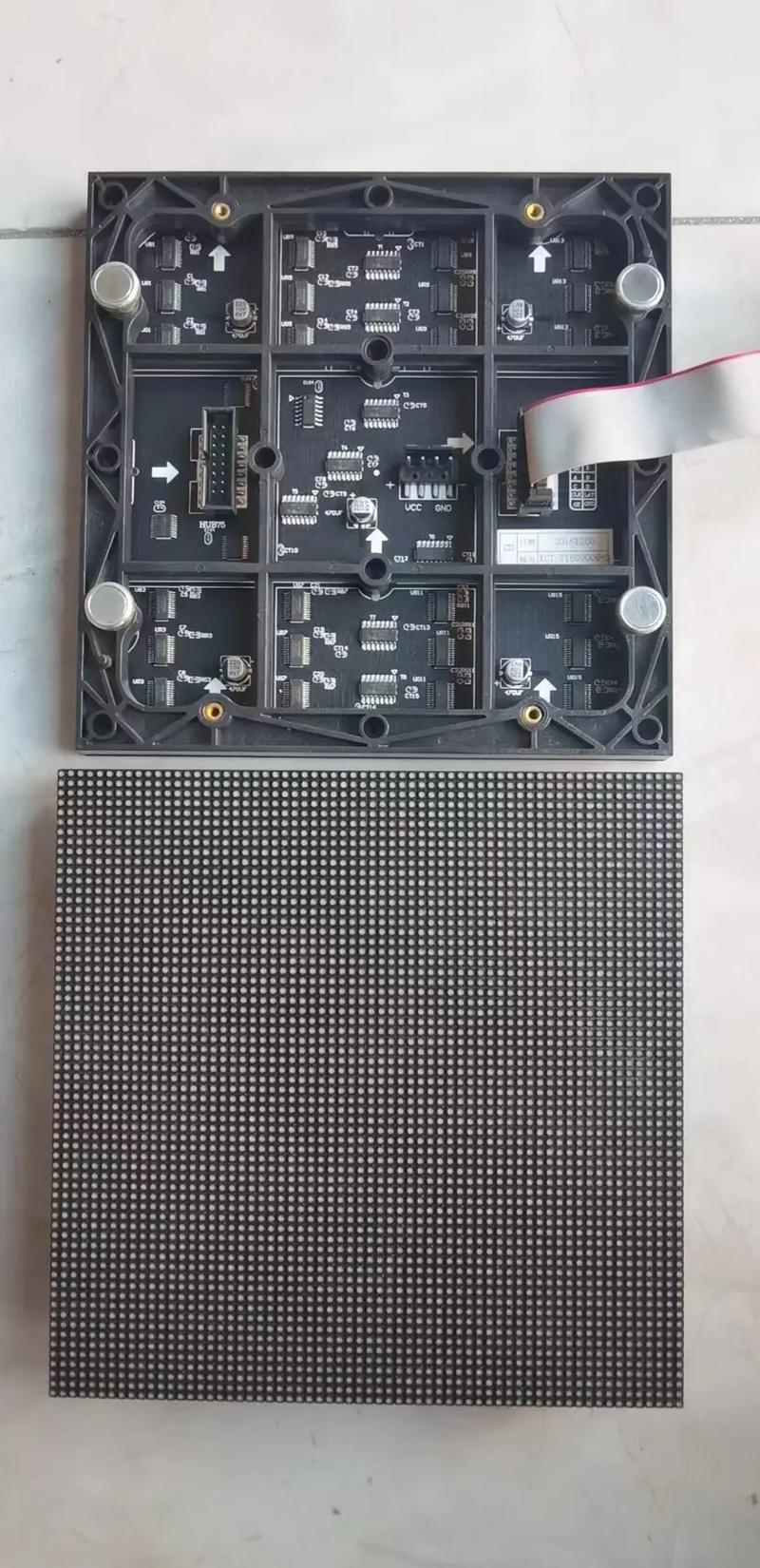

1 LED模组的构成
一个标准的LED模组主要由以下几个部分组成：
- LED灯珠: 发光的核心元件，通常是DIP（直插式）或SMD（贴片式）。
- 驱动IC: 控制每个灯珠亮灭和灰度的芯片，常见型号有MBI5024, MBI5026, TM1621, 6B595等。
- PCB电路板: 连接所有电子元件的载体,包含走线和焊盘。
- 电阻和电容: 用于限流、滤波、稳压等。

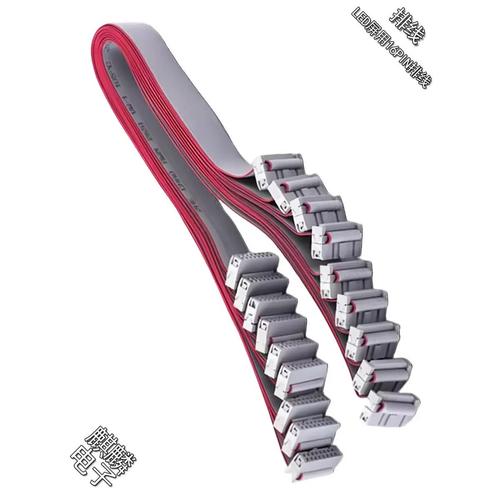

- 排线/排针: 用于模组之间或模组与接收卡之间的数据信号传输。
- 外壳/面罩: 保护内部元件并起到聚光、混色的作用。
2 常用维修工具
- 万用表: 测量电压、电阻、通断的必备工具。
- 电烙铁: 用于拆卸和焊接元件,建议使用温控烙铁。
- 吸锡器/吸锡线: 用于清除焊盘上的旧焊锡。
- 放大镜/显微镜: 用于检查肉眼难以看清的微小焊点和虚焊。
- 螺丝刀、镊子、剪刀: 基础拆装工具。
- 备用料: 各种型号的LED灯珠、驱动IC、电阻、电容、排线等。
- 笔记本电脑 + 发送卡软件: 用于测试模组和固件升级。
3 安全注意事项
- 断电操作: 在进行任何维修前,务必切断显示屏的总电源。
- 防静电: 人体静电可能损坏精密的驱动IC和LED灯珠，维修前最好佩戴防静电手环,或在触摸电路板前先触摸接地金属体。
- 防止短路: 使用工具时要小心,避免造成电路板上的焊盘或线路短路。
第二章：常见故障现象与排查流程
这是维修的核心部分,需要根据现象一步步分析原因。
1 全模组不亮（黑屏）
现象： 整个模组没有任何光亮。
排查步骤：
- 检查电源:
- 用万用表测量模组输入的电源电压是否正常（通常是5V或12V）。
- 检查电源线是否插紧,模组电源接口是否松动。
- 检查信号:
- 检查排线是否完全插入,有无插反或松动。
- 检查上一级模组或接收卡的输出是否正常。
- 检查使能信号:
有些模组有“使能”或“使能”端子，此端子为低电平时模组工作,检查此信号是否正常。
- 检查模组保险丝:
部分模组在电源输入端设有保险丝，用万用表电阻档测量保险丝是否熔断（阻值为无穷大），如果熔断,需更换同规格保险丝。
- 内部短路:
如果以上都正常，可能是模组内部电路短路，导致电源保护,重点检查电源输入端附近的电容是否击穿。
（图片来源网络，侵删）
2 整个模组只有一个颜色亮
现象： 红色和绿色正常,但蓝色全不亮。
排查步骤：
- 检查该颜色的电源:
用万用表测量该颜色通道（如VCC_B）的供电电压是否正常，电压异常通常是驱动IC损坏或电源路径上的电阻/电容开路。
- 检查驱动IC:
如果该颜色通道的电压正常，很可能是该通道的驱动IC损坏，驱动IC负责控制其管辖下的所有灯珠，如果损坏,会导致其管理的所有灯珠不亮。
- 检查排线:
排线中的某根数据线（通常对应某一颜色）可能断裂或接触不良。
3 出现“花屏”、“乱码”或“图像错位”
现象： 显示的图像颜色混乱、内容错乱、部分区域图像错位。
排查步骤：
- 检查排线:
- 这是最常见的原因，排线没有插紧、插反、针脚歪斜或内部断线，都会导致数据传输错误。重点检查！
- 检查驱动IC:
驱动IC虚焊、损坏或程序错乱（可能性小）会导致数据输出异常。
- 检查信号源:
确认发送卡和接收卡的设置是否正确,发送卡软件是否正常工作。
4 出现“常亮”或“暗亮”
现象： 某些灯珠或整行/整列常亮不灭,或者亮度非常微弱。
排查步骤：
- 常亮:
- 驱动IC损坏: 某个输出脚被击穿,导致其控制的灯珠常亮。
- LED灯珠击穿: LED灯珠被反向电压击穿，相当于短路,导致其所在行的其他灯珠也常亮。
- 信号线对地/对电源短路: 数据线与电源线或地线短路。
- 暗亮:
- 驱动IC供电不足: 该颜色通道的供电电压偏低。
- 驱动IC虚焊: 数据或电源接触不良。
- LED灯珠本身问题: 灯珠老化或性能不良。
5 出现“瞎点”（单个或几个灯珠不亮）
现象： 只有少数几个灯珠不亮,其他正常。
排查步骤：
- 确定是灯珠问题还是驱动IC问题:
- 用万用表二极管档，红表笔接LED灯珠负极（通常是GND或Data-），黑表笔接正极（通常是VCC或Data+），正常的灯珠会微亮，如果不亮,可能是灯珠损坏。
- 用一根细导线，瞬间短接不亮灯珠的负极和相邻正常灯珠的负极，如果灯珠闪一下，说明是负极线路问题；如果没反应,很可能是灯珠本身损坏。
- 更换LED灯珠:
如果确认是灯珠损坏，用电烙铁将其焊下，更换同型号、同颜色、同亮度的灯珠，注意焊接时间不宜过长,以免损坏PCB板或相邻元件。
- 检查驱动IC输出:
如果更换灯珠后问题依旧,可能是驱动IC的对应输出脚损坏或虚焊。
6 出现“横线”或“竖线”不亮/常亮
现象： 整行或整列的灯珠出现故障。
排查步骤：
- 横线（一行不亮）:
- 该行扫描信号线（STB或CLK）开路: 检查排线或PCB板上该行对应的扫描信号线路。
- 该行所有灯珠的负极公共线开路: 检查该行灯珠的GND连接是否断裂。
- 竖线（一列不亮）:
- 该列数据信号线开路: 检查排线或PCB板上该列对应的数据线。
- 该列的第一个驱动IC损坏: 驱动IC控制该列的所有灯珠,损坏后会导致整列不亮。
第三章：标准维修流程
- 故障确认与信息记录:
- 记录故障模组的位置、型号、故障现象。
- 拍照记录故障状态,便于维修后比对。
- 安全准备:
断电,佩戴防静电手环。
- 初步检查:
- 目视检查有无明显物理损伤、烧毁痕迹、虚焊点。
- 检查排线、电源线连接。
- 通电测试（谨慎操作）:
- 在确认电源电压正常后，给模组单独通电,用万用表监测关键电压点。
- 连接到正常工作的显示屏上,观察故障现象是否稳定复现。
- 定位故障点:
根据第二章的排查流程，使用万用表等工具，逐步缩小故障范围，最终定位到具体的元件（如LED灯珠、电阻、电容、驱动IC）。
- 元件更换:
- 使用合适的工具（如热风枪、电烙铁）小心拆卸故障元件。
- 清理焊盘,确保无残留锡渣。
- 焊上新的同规格元件,注意焊接质量和极性。
- 维修后测试:
- 将修复好的模组重新装回系统,通电测试。
- 观察显示效果是否恢复正常,有无新问题产生。
- 记录与归档:
- 记录维修过程、更换的元件、故障原因。
- 将修复好的模组归位。
第四章：总结与建议
- 先外后内: 先检查外部连接（排线、电源）,再深入检查内部电路。
- 先简后繁: 先用最简单的方法（如重新插拔）,再使用仪器进行复杂测量。
- 备件先行: 常见故障元件（如灯珠、排线、保险丝）应常备,以提高维修效率。
- 经验积累: 维修经验非常重要，多动手、多总结,才能快速提升技术水平。
- 寻求支持: 对于复杂的或涉及固件的问题,可以联系显示屏供应商或技术支持。
