厂家不公开官方原理图
也是最重要的一点：绝大多数消费级和工业级充电机厂家，包括“大有”品牌，都不会向普通用户或维修人员公开其产品的详细电路原理图。

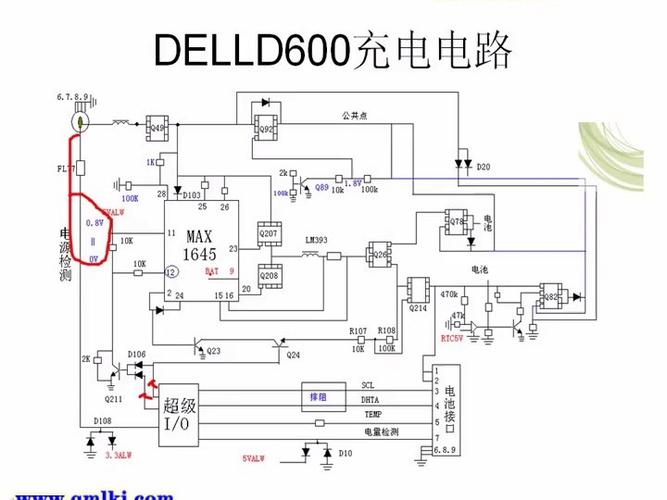

（图片来源网络，侵删）
原因如下：
- 技术保密与知识产权：电路设计是产品的核心技术，原理图等同于产品的“DNA”，公开会泄露其设计思路，容易被竞争对手模仿。
- 安全责任：充电机是高压（市电220V/380V）和强电流设备，内部有高压储能电容（即使断电后也危险），非专业人员在没有图纸的情况下进行维修，极易发生触电、火灾等严重安全事故，厂家不提供图纸，也是一种规避风险的方式。
- 商业模式：厂家倾向于通过官方售后渠道进行维修，以确保维修质量和安全，公开图纸会鼓励第三方维修，可能影响其售后业务。
您在网上几乎不可能找到由“大有”官方发布的、针对某一款具体型号充电机的完整维修原理图。
没有原理图，我们如何维修？（维修思路与替代方案）
虽然没有了“地图”，但我们依然可以按照“寻路”的逻辑，凭借通用的电子维修知识和一些工具来诊断和修复充电机，这需要一定的电子技术基础和极大的安全意识。
第一步：安全第一！安全第一！安全第一！
在打开机器外壳之前,必须做好以下准备：
（图片来源网络，侵删）
- 断电：务必将充电机从市电插座上拔下。
- 放电：充电机内部的大滤波电容在断电后仍会储存高压电，非常危险！ 必须使用大功率电阻（1kΩ, 50W）的两个引脚分别接到电容的两个焊盘上，持续放电至少30秒以上，直到用万用表测量其电压接近0V。切勿用手直接去触摸电容引脚！
- 工具准备：除了万用表，最好还需要螺丝刀、电烙铁、吸锡器、示波器（高级维修）等。
- 工作环境：在干燥、整洁、绝缘的工作台上进行。
第二步：故障现象分析（向用户“问路”）
仔细询问用户充电机的具体故障现象,这能极大地缩小故障范围，常见现象及可能原因：
| 故障现象 | 可能的故障区域 |
|---|---|
| 完全无反应，指示灯不亮 | 电源输入部分（保险丝烧毁、电源线断路） 抗干扰电路（X电容、压敏电阻） 开关电源部分（启动电阻、PWM控制器芯片、开关管） |
| 有风扇转动声或轻微“滋滋”声，但无电压输出 | 主功率变换电路（开关管、驱动变压器、整流桥） 电压/电流反馈电路（光耦、TL431、取样电阻） 控制板MCU/芯片工作异常 |
| 输出电压严重偏低或为0V | 输出整流二极管击穿 滤波电容失效（鼓包、失容） 反馈电路故障（光耦、TL431、精密电阻） |
| 输出电压过高，无法调节 | 反馈回路开路（光耦损坏、TL431损坏、取样电阻脱焊） PWM控制器芯片内部故障 |
| 充电时指示灯闪烁，或间歇性工作 | 虚焊、接触不良 保护电路动作（过热、过流、过压保护） 控制程序或MCU故障 |
| 机壳严重发烫或有焦糊味 | 散热系统故障（风扇停转、灰尘堵塞） 主功率管或整流管性能下降 电路中存在局部短路 |
第三步：通用维修流程（“地毯式”搜索）
遵循从“外”到“内”、从“电源”到“负载”的原则。
-
外观检查
- 查看保险丝是否熔断,如果熔断，先不要直接更换，要检查后续电路是否存在短路。
- 检查元件是否有明显的烧黑、炸裂、鼓包（特别是电容）、引脚脱焊等现象。
- 闻一闻是否有焦糊味。
-
电源输入及辅助电源部分检修
（图片来源网络，侵删）- 输入回路：用万用表电阻档测量输入端（L, N）之间的电阻，正常情况下，应该有一个较小的阻值（由压敏电阻和X电容决定），如果阻值为0，说明输入回路有短路。
- 保险丝：如果保险丝熔断，重点检查整流桥、开关管、X电容、压敏电阻是否击穿。
- 辅助电源（开关电源）：这部分电路负责给控制芯片（如UC384X, TL494等）和风扇提供工作电压（通常是12V或24V），它是整个控制板的“心脏”，如果这部分不工作，主电路也不会工作，测量其输出端是否有电压。
-
功率变换与输出部分检修
- 主功率开关管：用万用表二极管档测量开关管的三个极之间是否短路，这是最常见的故障点之一。
- 驱动电路：检查驱动变压器、电阻、电容是否正常。
- 输出整流滤波：检查输出整流二极管（通常是快恢复二极管或肖特基二极管）是否击穿，输出滤波电容是否失效或鼓包，可以用万用表电容档或替换法来判断电容好坏。
-
控制与反馈电路检修
- 反馈电路：这是实现电压/电流稳定的关键，通常由光耦和精密稳压源（如TL431）构成。
- 测量光耦：给光耦的发光二极管部分（通常是1,2脚）加上一个3-5V的电压，然后用万用表测量光敏三极管部分（3,4脚）的导通情况，如果光敏三极管不导通，说明光耦损坏。
- 测量TL431：TL431有三个引脚（Ref, Anode, Cathode），可以搭建一个简单的测试电路，测量其稳压功能是否正常。
- PWM控制器芯片：检查芯片的供电、电压反馈输入端、电流检测输入端、输出驱动端的电压波形是否正常，这通常需要示波器。
- 反馈电路：这是实现电压/电流稳定的关键，通常由光耦和精密稳压源（如TL431）构成。
第四步：寻找替代资源（“向导”和“地图碎片”）
虽然没有完整图纸,但我们可以利用以下资源：
-
搜索“同类机型”原理图：

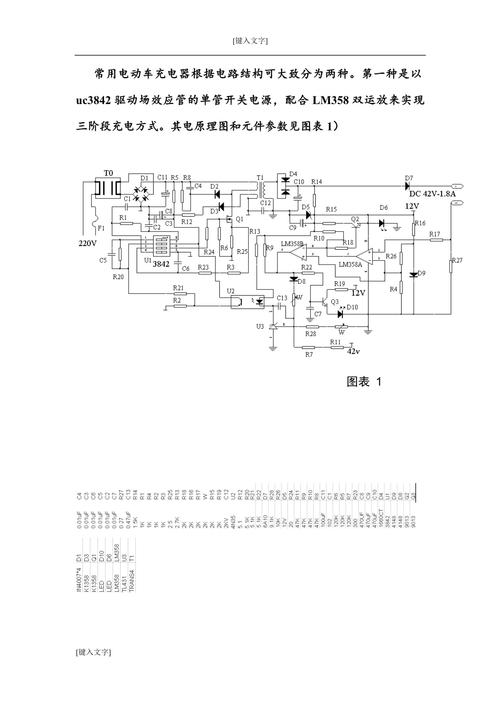

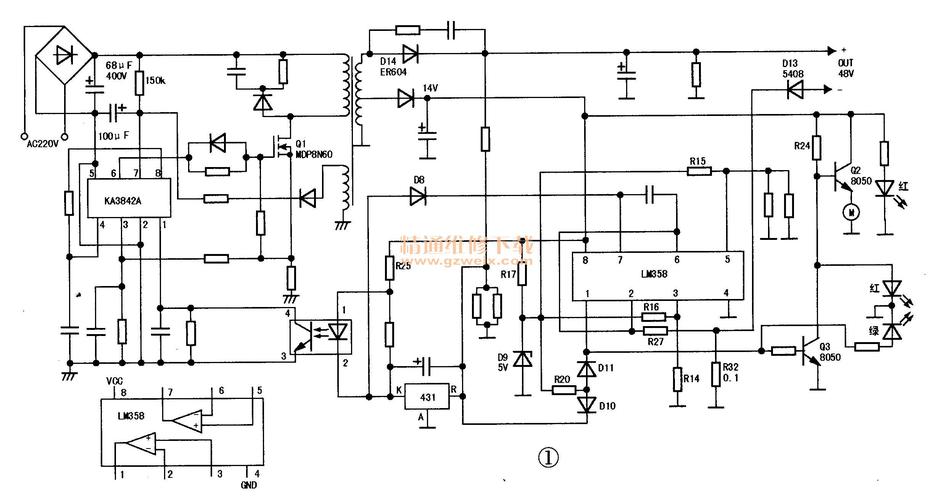

- “大有”充电机可能采用了市面上非常通用的方案，很多充电机都使用UC3842/UC3843/UC3845作为PWM控制器，或者使用TL494。
- 您可以在网上搜索“UC3842充电机原理图”、“TL494铅酸充电机原理图”等关键词，虽然您的机器不完全一样，但核心拓扑结构（如反激式Flyback）和大部分外围电路是高度相似的，这能为您提供宝贵的“参考地图”。
-
寻找“点位图”或“布局图”：
- 有些热心网友或维修人员会绘制出机器上主要元件的布局图,并标注出关键测试点的电压，这对于没有图纸的维修来说，价值极高，搜索关键词“大有XX充电机点位图”、“XX充电机维修点”。
-
观看视频教程：
在Bilibili、YouTube等视频网站上搜索“充电机维修教程”，可以找到大量实际维修案例，观察维修师傅如何一步步排查故障，对您非常有帮助。
-
技术论坛和社区：
在一些电子维修论坛（如“21IC电子网”的维修版块）或充电机相关的QQ群、微信群中发帖求助，说明您的故障和机器型号，可能会有经验丰富的老师傅指点。
维修“大有牌充电机”在没有官方原理图的情况下，是一项具有挑战性且存在风险的工作，它要求维修者：
- 具备扎实的电子电路基础知识。
- 严格遵守安全操作规程。
- 掌握科学的故障排查方法。
- 善于利用有限的替代资源（同类机型图纸、点位图等）。
如果您是电子维修新手,强烈建议不要轻易尝试，如果机器价值较高或维修需求迫切，最安全、可靠的方式是联系“大有”品牌的官方售后服务，或者寻找有经验的、信誉良好的专业维修店进行修理。
