- 第一部分：核心工作原理 - 搞懂电视是怎么“变”出图像的。
- 第二部分：典型故障与维修思路 - 遇到问题，从何下手。
- 第三部分：维修工具、安全与进阶技巧 - 如何安全、高效地进行维修。
第一部分：核心工作原理
要修电视,必须先懂它的工作流程，我们可以把LED液晶电视想象成一个极其精密的“三明治”和一套复杂的“指挥系统”。

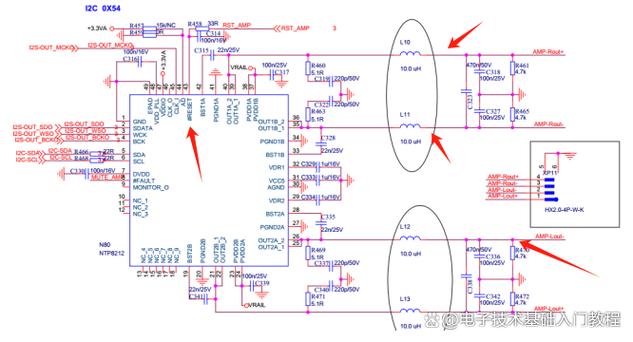

（图片来源网络，侵删）
1 硬件结构：电视的“身体”
电视主要由以下几个核心部分组成：
- 外壳与结构件: 电视的“骨架”和“皮肤”，提供保护和美观。
- 电源板: 电视的“心脏”和“消化系统”，负责将家里的220V交流电转换成电视内部各个部分需要的各种低压直流电（如12V, 5V, 3.3V等）。
- 主板: 电视的“大脑”，它是整个系统的控制中心。
- CPU (中央处理器): 负责运行整个电视的操作系统，处理用户指令（如换台、调音量），并协调其他所有部件工作。
- Scaler (图像处理芯片): 电视的“视觉处理中心”，它接收来自各种信号源（HDMI、AV、TV调谐器等）的图像信号，进行解码、降噪、缩放、色彩校正等一系列复杂处理，最终生成一个标准的、驱动屏幕的图像信号。
- 存储器: 包括运行内存和闪存，用于存放操作系统、应用程序和用户设置。
- 驱动板 (T-CON Board 或 Timing Controller Board): 电视的“中尉”或“排长”，它接收来自主板Scaler芯片的图像数据，并将其转换成精确控制屏幕上每一个像素点的时序信号和电压信号，它负责告诉屏幕的哪个像素点在什么时间显示什么颜色。
- 屏幕组件: 这是电视最终的“显示面”，是核心中的核心，它又由几层组成：
- 背光层: 这是“LED电视”名称的由来，它由许多个LED灯珠组成，负责提供均匀、明亮的白色光源，早期的液晶电视使用CCFL（冷阴极荧光灯）作为背光，现在已被更节能、寿命更长、可以分区控光的LED背光取代。
- 液晶层: 这是“液晶电视”的核心，它由两片平行的玻璃基板中间夹着液晶材料构成，液晶材料本身不发光，但它的分子可以在电场的作用下旋转，从而改变通过它的光线的方向。
- 彩色滤光片层: 位于液晶层之后，由红、绿、蓝三种颜色的像素点交替排列组成，背光发出的白光通过液晶层后，再经过彩色滤光片，就形成了我们看到的彩色图像。
- 偏光片: 两片，分别位于液晶层的前后，作用是只允许特定方向的光线通过，与液晶层的旋转配合，控制光线的通过与否。
2 工作流程：图像诞生的“旅程”
一个完整的图像显示过程如下：
- 供电: 电源板将220V交流电转换为各路直流电，为主板、驱动板、屏幕背光等供电。
- 信号输入: 用户通过遥控器或按键输入指令，或通过HDMI等接口接收到视频信号（如机顶盒输出的信号）。
- 信号处理: 主板上的Scaler芯片对输入的信号进行解码和处理，生成统一的数字图像数据。
- 数据传输: 处理后的图像数据通过LVDS或类似的高速接口，传输到驱动板。
- 驱动控制: 驱动板接收到数据后，根据预设的时序，将其转换成LVDS或COF（Chip On Film）信号，精确地施加到屏幕的玻璃基板上，控制每个像素点的液晶分子偏转。
- 显示成像:
- 背光层的LED灯珠发光,产生均匀的白光。
- 白光穿过第一层偏光片。
- 液晶分子根据驱动板施加的电压改变排列方向,控制光线的通过与否。
- 光线穿过彩色滤光片,形成红、绿、蓝三原色。
- 成千上万个像素点组合起来,就形成了一幅完整的动态图像。
第二部分：典型故障与维修思路
维修的核心思路是 “先外后内，先简后繁，先电源后信号”，即先检查外部设置和简单问题，再拆机；先检查电源、指示灯等基础部分，再深入到图像和声音处理电路。
故障现象一：完全不开机，指示灯不亮
- 故障范围: 电源板或电源输入部分。
- 维修思路:
- 检查外部: 确认电源线是否插紧，插座是否有电（可以插个手机充电器试一下）。
- 测量电源输入: 拆开后盖，找到电源板，找到交流输入端子，用万用表交流档测量是否有220V电压输入，若无，检查电源线和保险管（位于电源输入端，通常会烧黑）。
- 测量电源输出: 若有220V输入，则问题在电源板本身，测量电源板各路输出电压（如12V, 5V_STB, 3.3V等），若无输出或输出严重偏低，说明电源板损坏。
- 电源板维修: 电源板损坏通常是某个元件（如保险丝、整流桥、功率开关管如MOSFET、PWM控制器IC、启动电阻等）损坏，维修时需重点检查这些易损件。注意：电源板有大电容，断电后需放电，防止触电！
故障现象二：完全不开机，但指示灯亮
- 故障范围: 主板或系统软件。
- 维修思路:
- 指示灯含义: 指示灯亮，通常意味着电源板的待机电压（如5V_STB）已经正常输出，为主板和遥控接收部分提供了基本工作条件。
- 测量主供电: 检查主板是否有主供电输入（通常是12V或24V），若无，可能是电源板到主板的供电线路开路或连接器松动。
- 测量系统关键电压: 测量主板上的CPU、内存、Scaler芯片等核心芯片的供电电压（如3.3V, 1.8V, 1.2V等）是否正常，若某个电压缺失，检查其供电电路上的电感、保险电阻、稳压IC（如AXP, RT9系列）等。
- 检查复位和时钟信号: CPU工作需要“复位”（RST）和“时钟”（CLK）信号，这两个信号异常也会导致不开机，需要用示波器测量。
- 软件问题: 如果硬件供电、时钟、复位都正常，可能是软件系统崩溃，尝试 “强制升级” 或 “工厂重置”，这需要连接U盘，里面放入对应型号的升级固件，有时需要短接主板上的特定升级焊点来强制进入升级模式。
故障现象三：有声音，无图像（黑屏）
- 故障范围: 背光板、驱动板、屏幕、主板。
- 维修思路:
- 判断是背光问题还是信号问题：
- 方法一（强光法）： 在黑暗环境下，用手机手电筒或手电筒贴近屏幕照射，仔细观察屏幕上是否有非常暗淡的图像，若有，说明 背光不亮，但信号处理正常，若无，可能是 信号未送达屏幕 或屏幕本身损坏。
- 方法二（指示灯法）： 部分电视在切换信号源或频道时，指示灯会闪烁，若有声音且指示灯有反应，通常说明主板工作正常。
- 维修背光不亮:
- 检查背光供电: 测量背光板供电电压（通常是24V或48V）是否正常。
- 检查背光使能/开关信号: 主板会送一个高/低电平信号给背光板，以控制背光开关，测量此信号是否正常，若无，检查主板到背光板的连接线。
- 检查背光板本身: 供电和使能信号都正常，但背光不亮，通常是背光板损坏，常见故障是升压电路的MOSFET、电感、PWM控制器IC或LED灯珠损坏，由于LED灯珠数量多，维修时常用“分段
- 判断是背光问题还是信号问题：
