下面我将为您提供一个系统性的 TPC8103 应用电路维修指南，从基础原理到具体步骤和常见故障。
（图片来源网络，侵删）
第一部分：了解 TPC8103 及其工作原理
在维修之前,必须先理解它是什么，怎么工作的。

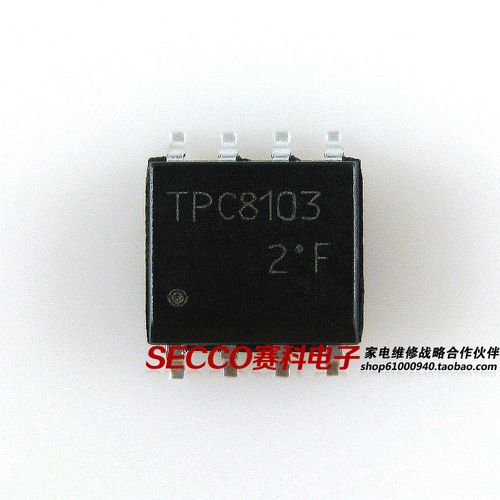

TPC8103 是什么？
- 定位：原边反馈（Primary-Side Regulation, PSR）功率开关控制器。
- 核心功能：通过检测变压器原边绕组的辅助信息（如谷底检测、辅助绕组电压），来精确控制输出电压，从而省去了次级侧的精密光耦和TL431反馈电路，降低了成本和元件数量。
- 典型应用：5W, 10W, 12W, 18W 等小功率手机充电器、电源适配器。
TPC8103 的关键引脚和工作流程
理解引脚功能是维修的基础。
| 引脚 | 名称 | 功能描述 |
|---|---|---|
| 1 | BD | 过零检测/谷底检测，内部MOSFET关断时，此引脚电压下降到一定阈值（约1.3V）时，芯片认为进入谷底，可在此处开启MOSFET以减少开关损耗。 |
| 2 | CS | 电流检测，通过一个采样电阻（通常在源极S极）将MOSFET的电流转换成电压送入，当此电压超过内部阈值（约0.7V）时，芯片关断MOSFET，实现逐周期限流保护。 |
| 3 | VCC | 供电引脚，芯片的工作电源，通常由变压器辅助绕组通过整流、滤波后供电，工作电压范围约10-30V。 |
| 4 | GND | 地，芯片的参考地。 |
| 5 | FB | 反馈引脚，这是PSR技术的核心，芯片通过检测此引脚的电压来调整输出，电压通常由辅助绕组的电压分压后得到，代表了输出电压的变化。 |
| 6 | OD | 动态自适应死区时间控制，用于优化EMI性能，通常外接一个小电容到地。 |
| 7 | VDD | 高压启动引脚，通过一个高压启动电阻（如1MΩ/2W）从高压直流母线（如310V）取电，为芯片提供初始启动能量，一旦VCC建立，VDD电流会减小。 |
| 8 | DRV | 驱动输出，直接驱动外部MOSFET的栅极，是一个高速的推挽输出。 |
简化的工作流程：
- 启动：高压通过VDD引脚的启动电阻给VCC电容充电，当VCC电压达到芯片启动阈值（约16V）时，芯片开始工作。
- 振荡与驱动：芯片内部振荡器开始工作，通过DRV引脚驱动MOSFET开关，变压器储能。
- 原边检测：
- 电流检测：通过CS引脚实时监测MOSFET电流，达到限流值后关断MOSFET。
- 谷底检测：MOSFET关断后，BD引脚电压下降，检测到谷底后，可以在下一个周期开启MOSFET，提高效率。
- 反馈调节：MOSFET关断后，辅助绕组的电压反映了输出电压的大小，此电压经过分压后送入FB引脚，芯片内部将FB电压与内部基准比较，动态调整MOSFET的导通时间或关断时间，从而稳定输出电压。
- 自供电：VCC由辅助绕组持续供电，当VCC电压低于欠压锁定阈值（约8V）时，芯片停止工作，等待下一次启动。
第二部分：维修前的安全准备与工具
安全第一！ TPC8103 电路板连接高压，维修时务必小心。
（图片来源网络，侵删）
-
工具：
- 万用表：必备，用于测量电压、电阻、通断。
- 示波器：高级但非常强大的工具，用于观察关键波形（VCC, DRV, CS, BD），是解决疑难杂症的利器。
- 可调直流稳压电源：非常重要！用于代替市电进行上电测试，可以限流，防止因短路烧毁更多元件。
- 热风枪/电烙铁：用于拆焊元件。
- 绝缘工具：防静电手环、绝缘螺丝刀等。
-
安全步骤：
- 断电后放电：拔掉电源插头，用万用表测量高压滤波电容（通常是两个大电解电容串联）两端电压，确认已放电至安全电压（如<50V）。
- 隔离操作：在桌面铺上绝缘橡胶垫。
- 使用隔离变压器：如果条件允许，使用隔离变压器为待修设备供电，可以增加安全性。
- 限流上电：强烈建议使用可调电源，先将电流限制在100-200mA，电压调到AC 85V左右，观察是否有异常（如电流飙升、冒烟）。
第三部分：系统性的维修步骤与流程
建议遵循“先易后难，先外后内”的原则。
直观检查
- 目视：观察保险丝是否熔断、发黑，PCB板是否有明显烧焦、发黄、炸裂的痕迹，高压电解电容是否有鼓包、漏液。
- 闻：是否有烧焦的异味。
- 测：用万用表二极管档测输入端的整流桥（四个二极管）是否击穿短路，测高压主滤波电容是否短路。
静态电阻测量（断电）
在不通电的情况下,测量关键点的对地电阻，初步判断有无严重短路。

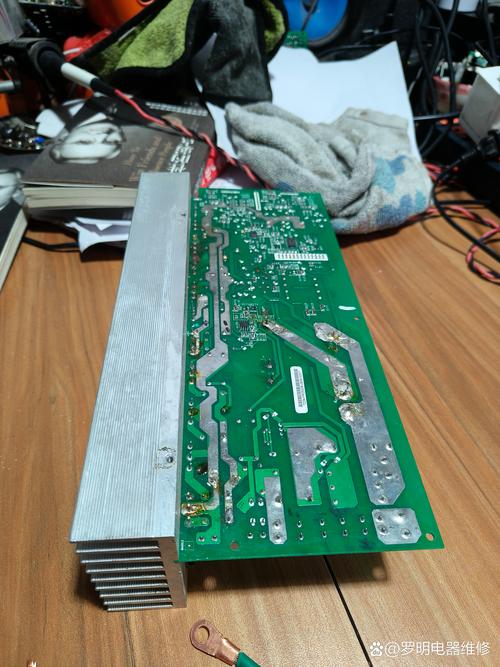

（图片来源网络，侵删）
- 高压母线对地电阻：用万用表高阻档（如200kΩ档）测高压正极（保险丝后）对GND的电阻，正常应有几十到上百kΩ的阻值，如果接近0Ω，说明后级有严重短路。
- VCC对地电阻：测VCC引脚对GND的电阻，正常应有几十kΩ的阻值，如果过低，可能是VCC电容短路或芯片VCC对地击穿。
- MOSFET对地电阻：测MOSFET的三个引脚（D, G, S）之间以及它们对GND的电阻，判断MOSFET是否击穿。重点检查D-S极是否短路！
上电测试（使用可调电源）
这是最关键的一步,将可调电源的正负表笔接到充电器的输出端（正负极不要接反！）。
- 设置：将电源电压设置为输出标称值（如5V），电流限制在标称电流的1/2左右（如2A）。
- 观察：
- 如果上电后,电源电压立刻跌落至0V，电流指示很大，说明输出端存在严重短路。
- 如果上电后,电压能建立起来（如显示5V），电流很小（几十mA），说明主变换电路（变压器、MOSFET）没有工作，或者反馈环路开路导致输出电压失控，电源进入了过压保护（如果有的话）。
- 如果电压能建立,电流指示正常，说明电路基本正常。
逐级排查故障点
根据上电测试的结果,结合示波器和万用表进行测量。
情况A：保险丝熔断，或测得输入端短路 这通常意味着后级有元件被击穿。
- 更换保险丝：先换上一个同规格的保险丝。
- 排查短路点：
- 整流桥：最常见，测四个二极管是否击穿。
- 高压滤波电容：是否失效或短路。
- MOSFET：D-S极击穿是最常见故障之一，检查其G极电阻是否开路，导致栅极电压过高而击穿。
- TPC8103芯片：VDD对地或VCC对地击穿，可拆下芯片再测。
- Y电容：有时Y电容短路也会导致此现象。
情况B：上电后无输出，电压建立不起来（电流很小） 这说明主功率回路没有工作。
- 检查启动电路：
- VDD启动电阻：是否开路或阻值变大，这是高频故障点，因为其承受高压，容易烧断或阻值增大。
- VCC电容：是否失效或容量不足，导致无法提供足够的启动能量或工作电压。
- VCC整流二极管：是否开路。
- 检查芯片供电：
- 测量VCC引脚电压，在上电瞬间，VCC电压是否能从0V上升到16V以上？如果VCC电压很低（如只有几伏），说明启动电路或VCC供电回路有问题。
- 检查芯片是否工作：
- 如果VCC电压正常（>16V），但电路仍不工作，可能是芯片损坏。
- 用示波器观察DRV引脚，看是否有PWM波形输出，如果没有，基本可以确定芯片未工作或已损坏。
- 检查GND引脚连接是否良好。
- 检查功率回路：
- MOSFET：是否损坏？G极是否有驱动电压（可用示波器看DRV波形）？
- 变压器：初级绕组是否开路？
情况C：输出电压偏低，带载能力差 这通常与反馈环路和电流检测有关。
- 检查反馈环路：
- FB引脚电压：这是最重要的测试点，正常工作时，FB引脚电压应该在芯片内部基准电压附近（通常在1-2V之间，需查手册确认），如果FB电压异常偏低，说明反馈环路有问题。
- 辅助绕组供电：测辅助绕组到VCC的整流二极管是否正常？VCC电容是否失效？
- FB分压电阻：检查连接到FB引脚的分压电阻是否变值或开路。
- 检查电流检测：
- CS采样电阻：是否变值（阻值增大）？这是另一个高频故障点，阻值变大会导致限流点降低，输出功率不足。
- CS引脚到GND的电容：是否漏电或短路？
- 检查其他元件：
- 输出整流二极管：是否正向压降过大或性能不良？
- 输出滤波电容：是否失效（ESR增大）？
第四部分：TPC8103 电路常见故障元件总结
根据维修经验,以下元件是故障高发区：
- 高压启动电阻 (R_VDD)：第一高频故障点，长期工作在高压下，容易烧断或阻值变大，导致无法启动。
- 电流采样电阻 (R_CS)：第二高频故障点，通常是一个小阻值（如0.1Ω-0.33Ω）的贴片电阻，功率不大，有时会因过流或老化而阻值变大，导致输出功率下降。
- 输入整流桥：市电浪涌或老化导致其中某个二极管击穿短路。
- MOSFET：因G极驱动异常、过压或过流而击穿（D-S短路）。
- VCC滤波电容：容量减小或失效，导致供电不足，工作不稳定。
- 输出滤波电容：长期工作在高温下，电解液干涸，ESR增大，导致输出纹波大，带载能力差。
- TPC8103芯片本身：在排除了外围所有元件后，如果VCC、VDD电压都正常但DRV无输出，则可能是芯片内部损坏。
维修案例简述
- 故障现象：充电器插上没反应。
- 维修过程：
- 测保险丝熔断。
- 拆下保险丝,测输入端整流桥，发现击穿短路。
- 更换整流桥和保险丝。
- 上电测试（用可调电源限流），电压仍建立不起来，电流很小。
- 测VCC电压,发现只有8V，无法达到启动电压。
- 检查VDD启动电阻,发现已开路。
- 更换VDD启动电阻后,VCC电压正常上升至18V，输出电压恢复正常。
- 装回原机,故障排除。
希望这份详细的指南能帮助您更好地维修 TPC8103 应用电路，理论结合实践，多动手、多思考，维修水平会很快提高。
