什么是基于拓扑技术的自动布线？
我们需要理解几个核心概念：

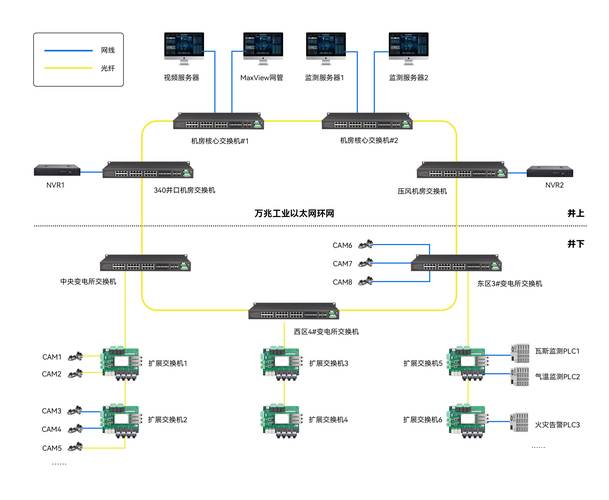

（图片来源网络，侵删）
- 自动布线：在EDA（Electronic Design Automation）软件中，根据电路原理图和网络表，自动在PCB板上为各个元器件的引脚之间生成铜箔连线（导线）的过程，目标是实现100%的连通率，并满足电气、物理和制造规则。
- 拓扑：在数学和计算机科学中，拓扑研究的是空间在连续变形下保持不变的性质，在PCB布线中，拓扑可以理解为网络连接的“结构骨架”或“抽象蓝图”，它只关心连接关系（哪些引脚需要连在一起），而不关心具体的物理路径（线有多长、拐了几个弯）。
基于拓扑技术的自动布线，其核心思想是：在布线开始之前或布线过程中，先为每个网络（Net）规划一个最优的“连接结构”（即拓扑），然后依据这个结构来指导具体的物理布线。
这就像先规划好城市地铁的线路图（拓扑：A站连接B站和C站），然后再去铺设具体的铁轨和建造车站（物理布线：从A站到B站的具体路径和施工）。
为什么需要拓扑技术？（解决的问题）
传统的自动布线器（尤其是早期的“迷宫布线”算法）在处理复杂网络时，常常会遇到以下问题：
- 扇出问题：对于BGA（球栅阵列）等高密度封装的引脚，如何有效地将信号引出是布线的第一道难关，如果布线顺序不当，很容易导致引脚被“堵死”，无法引出。
- 绕线死锁：布线器在为多个网络寻找路径时，可能会陷入“我走你的路，你走我的路”的僵局，导致最终无法完成布线。
- 布线质量差：为了追求100%连通率，布线器可能会生成大量绕远、弯折的线路，导致信号完整性差（如过长的延时、串扰）、阻抗不匹配，并且占用大量布线空间。
- 缺乏全局观：一些简单的布线算法是“贪心”的，每一步都选择当前看起来最好的路径，但最终结果可能不是全局最优的。
拓扑技术正是为了解决这些问题而生的，它通过一个更高层次的规划，为布线器提供了清晰的“战略指导”，从而显著提升布线的成功率和质量。

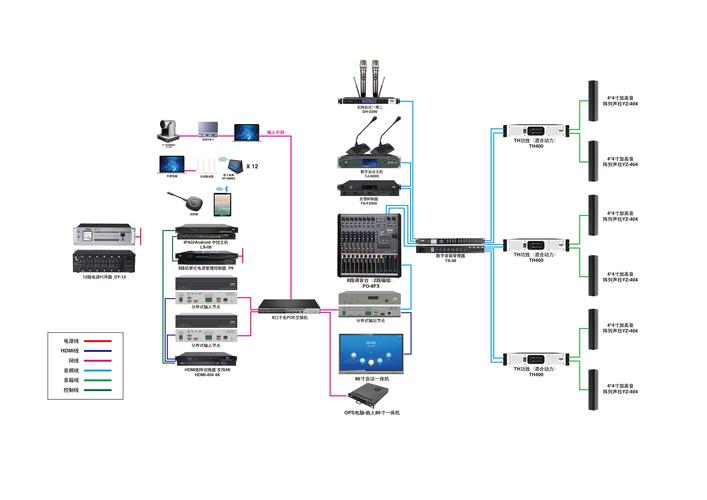

（图片来源网络，侵删）
核心技术：拓扑驱动布线流程
一个典型的基于拓扑技术的自动布线器工作流程如下：
网络分析与拓扑生成
这是最关键的一步,对于每个需要布线的网络，EDA软件会分析其电气特性、物理约束（如差分对、等长线要求），并生成一个或多个候选拓扑结构。
-
常见拓扑类型：
- 点对点：最简单的两个引脚之间的连接。
- 星型：一个“主”引脚（如驱动器）直接连接到所有“从”引脚（如接收器），这种拓扑结构信号路径最短、延时最一致，但对扇出能力要求极高。
- 菊花链：引脚按顺序一个接一个地串联起来，这种拓扑结构布线简单，但信号延时逐级累积。
- T型：一个引脚分叉成两条路径，连接到另外两个引脚，这是最常见的分支结构之一。
- 远端分支：对于高扇出网络，将分支点尽可能地靠近“从”引脚集群的中心，以平衡各分支的长度。
-
拓扑生成算法：
- 最小生成树：用算法（如Prim或Kruskal算法）找到连接所有引脚且总长度最短的树状结构，这是一种很好的基础拓扑。
- 基于Steiner树的优化：Steiner树是在最小生成树基础上，允许添加额外的“Steiner点”来进一步缩短总长度，这是目前工业界最先进和最常用的拓扑生成方法之一。
- 启发式规则：根据信号类型（如高速信号、时钟信号）和设计规则，强制使用某种特定拓扑，DDR内存地址线通常要求T型拓扑以保证信号同步。
拓扑布局与扇出
在确定了每个网络的拓扑后,软件需要决定这个“骨架”在PCB板上如何“摆放”。
- 拓扑布局：为每个网络（特别是高扇出网络）的拓扑结构（如Steiner树）在空间上进行优化布局，目标是让拓扑的“分支点”和“连线”尽可能地紧凑，避免与其他网络冲突。
- 扇出：对于表贴元器件，尤其是BGA，软件会根据预先规划的拓扑结构，优先进行扇出布线，它会从引脚开始，按照拓扑指示的方向，以最短、最直接的方式将信号引出到内层或外层，为后续的层间布线和长距离布线预留出空间，这一步是避免“死锁”的关键。
基于拓扑的物理布线
布线器有了明确的“地图”，可以开始“施工”了。
- 逐层布线：布线器会按照拓扑的连接关系，在每一层上寻找路径，当需要跨越不同层时，会使用过孔。
- 冲突检测与解决：布线器会实时检测路径之间的冲突（短路、间距违规），由于有拓扑作为指导，它可以更智能地处理冲突，例如通过微调拓扑的分支点位置，或者选择绕行时优先遵循拓扑的大致方向。
- 优化与平滑：在完成基本连通后，布线器会进行优化，比如减少过孔数量、平滑走线拐角、调整线宽以满足阻抗要求等，但这一切都会在拓扑结构的约束下进行，以保证连接关系不被破坏。
优势与挑战
优势
- 极高的布通率：通过全局规划，有效避免了绕线死锁，尤其擅长处理高密度、高复杂度的BGA和FPGA设计。
- 卓越的信号完整性：通过优化拓扑（如使用星型、远端分支），可以显著减少信号延时差，保证时序收敛；通过控制线长和减少绕线，降低串扰和电磁干扰。
- 高效的资源利用：优化的拓扑结构意味着更短的走线长度和更少的过孔，从而节省了宝贵的布线空间，使PCB设计更紧凑。
- 可预测性和可重复性：设计师可以预设拓扑，使得布线结果更具可预测性，便于调试和复用。
挑战
- 计算复杂度高：寻找最优Steiner树是一个NP-hard问题，计算量巨大，随着网络规模增大，计算时间会呈指数级增长，EDA软件通常采用高效的启发式算法来寻找“足够好”的近似解。
- 对设计规则的依赖性强：拓扑的质量高度依赖于输入的设计规则，如果规则设置不当（如线距、过孔尺寸、层叠结构不合理），再好的拓扑也无法生成合格的物理布线。
- 交互性要求高：虽然自动布线很强，但对于一些关键信号或极其复杂的区域，设计师仍需手动干预，手动指定某个关键网络的拓扑，或者手动布线一部分，然后让自动布线器围绕这个“种子”进行拓扑规划和布线。
- “拓扑陷阱”：有时，一个理论上总长度最短的拓扑，在实际物理布线中可能会因为障碍物过多而导致无法实现，现代EDA工具会结合物理环境进行动态拓扑调整。
主流EDA工具中的应用
几乎所有现代高端的PCB设计软件都深度集成了基于拓扑技术的自动布线引擎。
- Cadence Allegro：其
PCB Router和SigNoise等模块广泛使用拓扑驱动布线技术，尤其在处理高速、高密度设计时表现出色。 - Siemens EDA (前Mentor Graphics) Xpedition：其
BlazeRouter以其强大的布通率和信号完整性优化能力著称，其核心就是基于拓扑和形状匹配的布线算法。 - Altium Designer：其
Situs Topological Router是一个非常独特的布线器，它完全基于拓扑分析来寻找路径，对于处理复杂的板级设计非常有效。
基于拓扑技术的自动布线,是现代PCB设计从“能连上”到“连得好”的关键技术飞跃，它通过“先规划，后施工”的策略，将复杂的布线问题分解为高层次的拓扑规划和中低层次的物理实现，极大地提升了自动化设计的水平，对于工程师而言，理解其原理并善用EDA工具中的拓扑相关功能，是应对日益复杂的电子设计挑战的必备技能。
