第一部分：维修前准备与安全须知
-
安全第一！

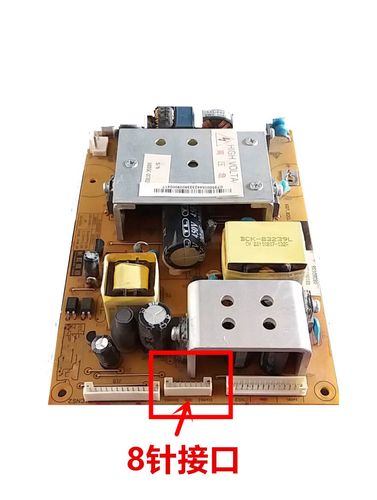

（图片来源网络，侵删）- 断电操作：维修前务必拔掉电视电源线，并等待至少5-10分钟，让大滤波电容（C801, C802等）上的高压电充分释放，可以用一个带绝缘手柄的螺丝刀或一个大功率电阻（如1KΩ/5W）的两个引脚去短接电容的正负极端子进行放电。
- 隔离法：为了安全，可以将电源板从电视上拆下，作为一个独立模块进行维修，使用一个隔离变压器（强烈推荐）或者通过一个60W/220V的白炽灯泡串联到火线中来供电，这样可以在电路出现短路时有效限制电流,防止烧毁元件和扩大故障范围。
-
必备工具与配件
- 工具：万用表（必备，最好有电容档）、示波器（专业维修，非必需）、电烙铁、焊锡、松香、吸锡器、热风枪、镊子、螺丝刀等。
- 配件：同型号保险丝、常用整流桥、大滤波电容（如450V/220μF）、开关管（如K2645、K2677等）、PWM控制器（如L6599D、TEA1733LT等）、光耦（如PC817、TLP250）、稳压二极管（如4.7V、5.1V、13V、18V等）、贴片电阻电容等。
第二部分：常见故障现象与排查思路
长虹GP02/GP03电源板的故障通常可以分为以下几类：
故障现象一：指示灯不亮，完全无反应
原因分析：通常是电源板前端（市电输入部分）或PFC（功率因数校正）部分有严重短路。
排查步骤：

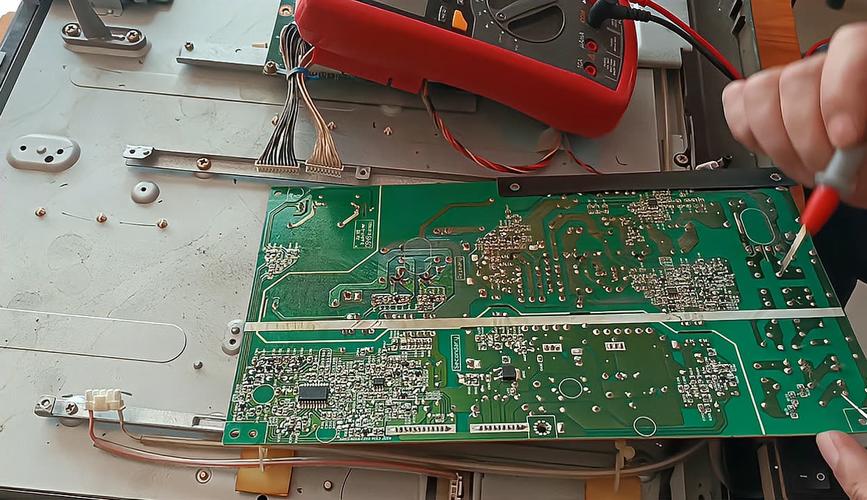

（图片来源网络，侵删）
-
目测检查：观察保险丝（F801）是否熔断。
- 保险丝熔断且发黑：说明后级存在严重短路。
- 检查整流桥（BR801）是否击穿。
- 检查PFC大功率开关管（Q801, Q802）是否击穿，这是最常见的故障点之一,通常是因为PFC驱动电路或稳压控制电路异常导致其过流烧毁。
- 检查PFC部分的MOSFET是否击穿。
- 保险丝熔断但透明：可能是瞬间电流冲击或保险丝质量问题。
- 保险丝完好：说明后级没有严重短路,问题出在启动电路或开关电路本身。
- 保险丝熔断且发黑：说明后级存在严重短路。
-
静态电阻测量：
若保险丝完好，用万用表二极管档测量PFC开关管D-S极、整流桥交流输入端的对地电阻，如果阻值很小或接近0，说明仍有短路元件,需继续排查。
-
通电动态测试（带隔离法或灯泡法）：
（图片来源网络，侵删）- 在确认无明显短路后,可以通电测试。
- 测量PFC电压：正常工作时，PFC输出电压（通常是C801/C802正极对地电压）应在380V-400V之间，如果此电压为0V或很低，说明PFC电路未工作。
- 检查PFC芯片（如L6599D）的VCC供电是否正常（通常在12-18V），VCC电压由一个独立的辅助电源（R808, D808, C815等组成的阻容降压电路）提供，如果这部分损坏,PFC芯片就无法启动。
- 检查PFC芯片的输出电压反馈（如FB引脚）和电流检测引脚的外围元件是否开路或损坏。
- 检查PFC驱动信号（可用示波器测量芯片输出端）是否正常。
故障现象二：指示灯亮，但屏幕不亮，无图像无声音
原因分析：这种情况说明主电源的5V或12V/24V待机输出正常，但主电源或主板、背光板可能有问题。
排查步骤：
-
区分是电源问题还是主板/背光问题：
- 方法一：测量主电源的24V或12V输出电压（根据电视型号而定，LT32629通常是24V），如果24V输出电压正常，但屏幕不亮，问题大概率出在背光板或主板。
- 方法二：将背光排线从电源板上拔掉，再通电测量24V电压，如果此时电压恢复正常，说明是背光板短路导致电源进入保护状态，如果电压依然很低或为0，则问题在电源板本身。
-
如果确认是电源板问题（24V输出异常）：
- 检查主电源芯片：主电源通常由一个PWM控制器（如TEA1733LT、NCP1395等）控制，检查其VCC供电是否正常,这个VCC通常由PFC的380V电压通过一个启动电阻降压后提供。
- 检查主电源的过流保护（OCP）：主电源开关管（如Q803）旁边通常有一个电流取样电阻（R8xx），如果这个电阻开路或阻值变大，会导致电源误保护,无电压输出。
- 检查主电源的稳压反馈回路：
- 检查光耦（如PC817）是否工作正常，测量光耦的1、2脚（初级侧）和3、4脚（次级侧）的电压变化，正常工作时，随着负载加重，光耦1、2脚电压会降低，3、4脚导通程度会增加。
- 检查稳压取样电阻和误差放大器（如TL431）是否损坏,这是导致输出电压不准的常见原因。
故障现象三：屏幕亮一下就灭，或闪烁后保护
原因分析：通常是电源或背光电路检测到异常（如过压、过流、过热）,启动了保护机制。
排查步骤：
-
测量关键电压：
- 在开机瞬间，用万用表快速测量PFC电压和24V电压。
- 如果PFC电压瞬间上升到正常值（380V）然后跌落为0,说明PFC部分过压或过流保护。
- 如果24V电压瞬间上升到正常值然后跌落为0，说明主电源或其负载（背光或主板）过流或过压保护。
- 在开机瞬间，用万用表快速测量PFC电压和24V电压。
-
解除保护法（谨慎操作）：
- 这种方法有一定风险,不熟练者不建议尝试。
- PFC过压保护：找到PFC芯片的过压保护引脚（如OVP），通常外接一个稳压二极管到地，可以暂时断开这个引脚与稳压管的连接，看PFC电压是否能稳定，如果能，说明保护电路本身动作，需排查导致过压的根本原因（如稳压反馈失效）。
- 主电源过流保护：找到主电源芯片的电流检测引脚，暂时断开其外围的取样电阻或滤波电容，看电源是否能正常工作，如果能,说明是过流保护电路误动作或负载确实过流。
-
检查负载：
- 断开背光负载：拔掉背光排线，如果电源能正常工作，说明是背光板损坏导致电源保护，背光板常见故障是升压变压器短路、输出滤波电容短路、背光驱动IC损坏等。
- 断开主板负载：如果断开背光后问题依旧，可以尝试断开主板24V供电，看电源是否恢复正常，如果恢复正常，说明是主板短路导致电源保护。
第三部分：电源板关键元件与电路简介
- 市电输入与整流滤波：保险丝F801、压敏电阻、抗干扰电路、整流桥BR801,将220V交流电转为300V左右的脉动直流电。
- PFC（功率因数校正）电路：由Q801/Q802（开关管）、L801（储能电感）、D801（续流二极管）、C801/C802（滤波电容）和L6599D（驱动IC）等组成，作用是将300V脉动直流电提升并稳定在380V直流电，提高功率因数,减少电网干扰。
- 主电源电路：由Q803（主开关管）、T802（主变压器）、TEA1733LT（主控IC）等组成，作用是将380V电压转换为电视各部分所需的工作电压，如24V（给背光和主板供电）、5V（给主板和待机电路供电）等。
- 待机电路：通常由一个小型阻容降压电路（R808, D808等）产生一个5V或12V的电压，为待机CPU和电源管理芯片供电，当按下遥控器或开机键时，会触发一个控制信号（如PS_ON高/低电平），使主电源芯片的VCC供电导通,主电源开始工作。
- 保护电路：
- 过压保护：通过分压电阻检测输出电压,当电压过高时触发稳压管或芯片内部保护电路。
- 过流保护：通过检测开关管电流取样电阻上的电压来判断电流是否过大。
- 欠压/过载保护：由主控芯片内部实现。
第四部分：总结与建议
- 先外后内：先排除外部问题，如电源线、遥控器、信号源等。
- 先易后难：先检查保险丝、易损的电容、电阻等,再考虑昂贵的IC和MOS管。
- 先电源后负载：电源是基础，电源不正常，后续所有电路都无法工作,确保电源输出电压正常后再去检查主板和背光。
- 善用隔离法：对于老电源,隔离法是保护人身安全和设备安全的有效手段。
- 找到图纸：如果能找到该电源板的电路原理图和点位图，维修将事半功倍，网上可以搜索“长虹 GP02 原理图”等关键词。
维修开关电源需要一定的电子基础和耐心，如果对以上步骤感到陌生或没有信心，建议将电源板或整机送到专业的维修店进行处理,以免造成更大的损失。
