下面我将从调试流程、调试层次、常用工具和技术三个方面，详细阐述ARM技术的调试过程。
（图片来源网络，侵删）
调试的核心流程
无论使用何种技术,调试过程通常遵循一个经典的循环模式，可以概括为以下五个步骤：
-
复现问题
- 目标：稳定、可重复地触发程序中的错误。
- 做法：确保每次在相同条件下运行程序，都能得到相同错误的结果（如程序崩溃、死机、计算结果错误、特定功能失效等），这是调试的第一步，也是最关键的一步，如果问题无法复现，调试将无从下手。
-
定位问题
- 目标：找到导致错误的代码行或硬件状态。
- 做法：这是调试的核心环节，通过在代码中插入断点、单步执行、查看变量和寄存器值、分析日志输出等手段，逐步缩小问题的范围，最终定位到是哪条指令、哪个函数或哪个硬件配置导致了异常。
-
分析原因
（图片来源网络，侵删）- 目标：理解为什么会产生这个错误。
- 做法：在定位到问题点后，深入分析其上下文。
- 是不是访问了非法的内存地址（空指针、野指针）？
- 是不是栈溢出了？
- 是不是硬件外设的时钟或引脚配置错误？
- 是不是多线程/中断中的竞争条件？
- 是不是算法逻辑有缺陷？
-
修复代码
- 目标：根据分析的原因，编写或修改代码以解决问题。
- 做法：这可能包括修复逻辑错误、增加边界检查、修正硬件初始化代码、优化算法等，修复要尽量简单、精准，避免引入新的问题。
-
验证修复
- 目标：确认修复有效，且未引入新的副作用。
- 做法：重新运行程序，确保原有的错误不再出现，要进行更全面的回归测试，验证程序的其他功能是否依然正常工作，这可以防止“修复一个bug，引入两个新bug”的情况。
调试的层次与相应工具
ARM系统的调试是分层次的,从底层的硬件信号到上层的应用逻辑，每一层都有其特定的调试方法和工具。
层次1：硬件/底层驱动调试
这是最底层的调试,主要关注CPU的启动、内存管理、时钟配置、以及外设（如UART, I2C, SPI, GPIO）的驱动程序是否正常工作。
（图片来源网络，侵删）
- 调试目标：
- CPU能否成功从复位向量开始执行代码？
- SDRAM/DDR内存能否正确初始化和读写？
- 串口能否正常打印信息？
- GPIO能否输出预期的电平？
- 常用工具与技术：
- LED和示波器/逻辑分析仪：
- 最基础的方法，通过点亮不同状态的LED灯来粗略判断程序运行到了哪个阶段。
- 逻辑分析仪：可以精确捕获多路数字信号（如I2C, SPI的总线时序），是调试外设通信协议的利器。

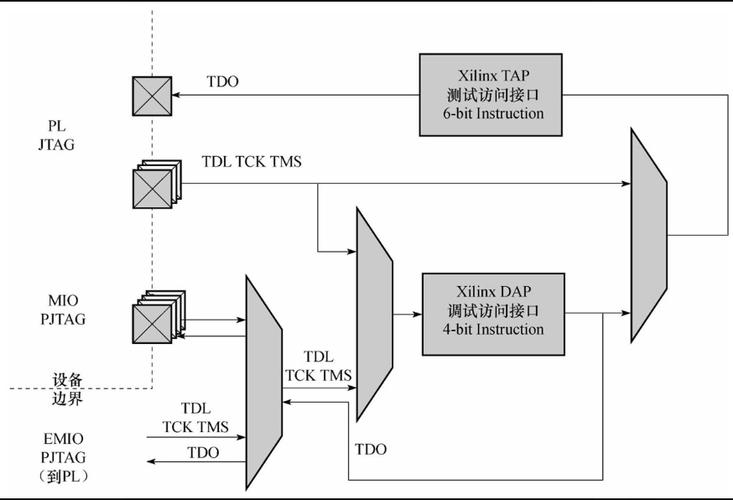

- JTAG/SWD 调试器：
- 硬件调试的基石，这是连接PC和目标板调试端口（通常是JTAG或SWD）的物理工具，如J-Link, U-Link, ST-Link, CMSIS-DAP等。
- 功能：
- 下载程序：将编译好的二进制文件（
.hex,.bin,.elf）烧录到目标板的Flash或RAM中。 - 实时调试：在代码中设置断点，程序运行到断点处会暂停。
- 单步执行：逐行或逐指令地执行代码。
- 查看和修改：实时查看CPU寄存器、内存、变量的值，并可以随时修改它们来测试。
- 实时追踪：高级的JTAG/SWD调试器（如J-Link Pro）支持实时指令追踪，可以记录CPU执行指令的流水线，对于分析复杂死锁或性能瓶颈非常有用。
- 下载程序：将编译好的二进制文件（
- printf调试法：
- 在代码的关键位置通过串口打印信息（如
printf("Entering function X...\n");），观察程序的执行流程和变量状态，这是最简单、最常用的软件调试方法。
- 在代码的关键位置通过串口打印信息（如
- LED和示波器/逻辑分析仪：
层次2：操作系统内核调试
当系统运行操作系统（如FreeRTOS, RT-Thread, Linux）时，调试的复杂性大大增加，因为需要处理任务调度、内存管理、中断和系统调用。
- 调试目标：
- 任务切换是否正常？
- 任务之间是否存在死锁或优先级反转？
- 内存分配/释放是否导致内存泄漏或碎片？
- 中断服务程序是否正确执行和退出？
- 常用工具与技术：
- GDB + GDB Server：
- Linux内核和应用调试的标准方案。
- 在目标板上运行一个GDB Server（如
gdbserver），它通过串口、网络或JTAG与目标板通信。 - 在宿主机PC上运行GDB（交叉编译版本，如
arm-linux-gnueabihf-gdb），连接到GDB Server。 - 这样就可以在PC上远程调试目标板上运行的应用程序或内核模块,功能与本地GDB类似（断点、单步、查看变量等）。
- JTAG/SWD + GDB：
许多JTAG调试器（如J-Link）可以直接被GDB识别为远程调试目标，GDB通过调试器直接与目标板的CPU通信，效率更高，无需在目标板上运行额外的GDB Server。
- RTOS自带的调试工具：
- FreeRTOS：提供“钩子函数”（Hook Functions），可以统计任务状态、栈使用情况等，通过串口输出。
- RT-Thread：提供了强大的RT-Thread Studio和FinSH shell，可以在线查看系统信息、任务列表、内存使用情况等。
- SystemView / Percepio Tracealyzer：
- 可视化追踪工具，这些工具通过MCU的ITM（Instrumentation Trace Macrocell）功能，实时记录内核的调度、任务切换、中断、信号量等事件。
- 在PC上将这些事件以时间线的形式可视化,可以非常直观地发现任务调度异常、死锁、中断延迟等问题。
- GDB + GDB Server：
层次3：应用层调试
这是最高层的调试,主要关注应用程序的业务逻辑。
- 调试目标：
- 应用程序的算法逻辑是否正确？
- 用户界面响应是否正常？
- 网络通信数据是否正确？
- 常用工具与技术：
- 交叉GDB：
与内核调试类似,通过GDB连接到目标板的应用程序进行调试。
- 日志系统：
- 在应用程序中集成一套完善的日志系统（如
log4c,spdlog等），根据日志级别（INFO, DEBUG, ERROR）输出详细信息，帮助分析问题。
- 在应用程序中集成一套完善的日志系统（如
- 文件系统与网络：
- 如果目标板有文件系统,可以将关键的调试信息或数据保存到文件中，方便事后分析。
- 通过网络（如Socket）将调试信息实时发送到PC端的日志服务器。
- 远程调试器：
对于复杂的嵌入式Linux应用,可以使用Eclipse、VS Code等IDE集成的远程调试功能，体验与桌面应用开发相似的调试体验。
- 交叉GDB：
ARM调试过程中的常见问题与策略
| 问题现象 | 可能原因 | 调试策略 |
|---|---|---|
| 程序启动后卡死（无任何输出） | CPU复位向量错误 SDRAM初始化失败 栈指针设置错误 代码段或数据段地址映射错误 |
使用J-Link的Reset和Run功能，配合其Flash Download功能，看是否能成功下载，判断CPU是否在运行。在启动汇编代码的最开始设置断点，单步执行，观察PC和SP寄存器是否按预期变化。 使用J-Link的 Memory窗口，手动向SDRAM写入和读取数据，测试内存是否可用。 |
| 程序在特定函数中崩溃 | 空指针解引用 数组越界访问 栈溢出 |
在函数入口设置断点，检查入参指针是否为NULL。在函数出口设置断点，检查返回值和栈帧是否被破坏。 编译时开启栈保护（如 -fstack-protector-all），并在链接脚本中预留足够的栈空间，并在栈底放置一个“栈哨兵”（magic number），运行时检查它是否被修改。 |
| 多任务/中断环境下行为异常 | 死锁 优先级反转 共享资源未加锁 |
使用SystemView/Tracealyzer，可视化任务调度和信号量获取/释放过程，很容易发现死锁或优先级反转。 仔细检查所有共享资源的访问，确保在临界区都使用了正确的互斥锁（如Mutex, Semaphore）。 |
| 外设通信失败 | 时钟未使能 引脚复用功能错误 通信时序不匹配 |
查阅数据手册，确认外设时钟是否已使能。 使用逻辑分析仪抓取通信总线（I2C, SPI）的波形，与标准时序图对比，检查SCL/SDA信号是否正确。 |
ARM技术的调试是一个结合了硬件知识和软件技能的综合性工作，一个高效的调试工程师通常会：
- 善用工具：精通至少一种JTAG/SWD调试器和GDB，了解RTOS和Linux的专用调试工具。
- 由简到繁：从最简单的LED和串口打印开始，逐步升级到逻辑分析仪和JTAG调试器。
- 分而治之：将复杂系统分解为最小单元（如单个任务、单个外设）进行调试。
- 理解原理：不仅要会用工具，更要理解ARM Cortex-M/A/R内核的工作原理、内存管理机制和异常处理流程，这样才能从根本上定位问题。
调试的过程往往比编写代码更具挑战性,但每一次成功的调试都能极大地提升对系统和代码的理解深度。
