在进行任何维修操作之前,请务必阅读以下内容：
（图片来源网络，侵删）
- 安全第一： 电视内部含有高压部件，即使断电后，大容量的电容（特别是电源板上的）仍然可能储存致命的电荷，非专业人员在未了解电路原理和未使用专业放电工具的情况下,严禁打开后盖触摸任何元件。
- 保修失效： 自行拆机将立即导致电视保修失效。
- 风险自负： 以下内容仅供具备电子维修基础知识的专业技术人员或有一定动手能力的爱好者参考，如果您不确定自己的能力,请务必联系官方售后或专业维修人员。
这份“维修手册”将分为几个部分，从初步排查到内部维修,为您提供思路和参考。
第一部分：初步故障排查（用户可自行操作）
当电视出现问题时，首先尝试以下步骤，很多“故障”其实是简单的设置或连接问题。
| 故障现象 | 可能原因 | 检查与解决方法 |
|---|---|---|
| 无法开机，指示灯不亮 | 电源线未插紧或损坏 电源插座无电 遥控器或电视机电源按钮故障 |
检查电源线： 确保电源线两端（电视端和插座端）都已牢固插好，尝试更换一根确认好的电源线。 检查插座： 用手机充电器或其他小电器测试插座是否有电。 硬重启： 拔掉电视电源线，等待至少1-2分钟，让内部电容充分放电，然后重新插上电源再尝试开机。 |
| 无法开机，但指示灯亮（如红色或橙色） | 电视处于待机模式 信号源输入错误 遥控器失灵 |
切换开机： 按一下电视机上的物理电源按钮（通常在侧面或背面），而不是用遥控器。 检查信号源： 按遥控器上的“输入/源”按钮，尝试切换到其他信号源（如HDMI 2, AV等）。 更换遥控器电池： 检查遥控器电池是否有电，或尝试用遥控器对准电视，近距离按“电源”键。 |
| 有声音但没图像（黑屏） | 亮度设置过低 信号源或线缆问题 背光板故障 |
调整亮度： 按遥控器上的“菜单”键，进入设置，检查“亮度”是否被调到最低。 检查信号线： 重新插拔HDMI、AV等线缆，或更换一根新的高质量线缆，切换到其他信号源试试。 用手电筒检查： 在黑暗环境下，打开手机手电筒，贴近屏幕仔细观察，如果能看到非常暗淡的图像，则说明背光板或背光驱动板可能故障。 |
| 图像异常（花屏、条纹、重影） | 信号干扰或线缆质量差 信号源本身问题 主板或T-Con板故障 |
更换信号线： 更换一根屏蔽良好的HDMI线，并尽量远离电源线等干扰源。 更换信号源： 换一个机顶盒、游戏主机或电脑试试，判断是否是信号源的问题。 进入工厂菜单： （谨慎操作）有些故障可以通过工厂菜单复位或校准解决，进入方法通常为在开机时按遥控器上的特定按键组合（如“音量-”、“频道-”、“电源”），但不同型号方法不同，请自行查阅具体型号的资料。 |
| 无声音 | 静音了 音量设置过低 音频输出设置错误 内置扬声器故障 |
取消静音： 检查遥控器和电视设置中是否被静音。 调高音量： 确认音量不为零且被调高。 检查音频输出： 进入设置，检查“音频输出”是否被设置为“音频线路输出”或“耳机”，如果是，改回“扬声器”。 外接音箱测试： 如果有音频输出接口，可以外接音箱或耳机测试是否有声音，来判断是内置扬声器问题还是主板音频输出问题。 |
第二部分：内部维修准备与工具
如果初步排查无法解决问题,可能需要打开电视进行内部检查。
必备工具：
- 防静电手环： 防止静电损坏敏感的电子元件。
- 螺丝刀套装： 需要包含各种规格的十字和一字螺丝刀，电视中多使用特殊型号的螺丝（如三翼、六角）。
- 万用表： 数字万用表是必备工具，用于测量电压、电阻、通断等。
- 绝缘工具： 如塑料柄的螺丝刀、镊子等。
- 电烙铁和焊锡丝： 用于更换元件。
- 热风枪： 用于拆卸和焊接芯片、BGA等。
- 放大镜或显微镜： 检查电路板上的微小焊点和元件。
- 酒精和清洁棉签： 清洁电路板。
- 隔离变压器（推荐）： 将电视与市电隔离,增加安全性。
安全操作流程：
- 断电并放电： 拔下电源线，等待至少5-10分钟，使用万用表的电压档测量电源板上主要大电容（通常是400V以上的电解电容）的两端电压，确认已降至安全电压（如低于10V）。
- 拍照记录： 在拆卸任何部件前，用手机从多个角度拍照，特别是排线连接处和螺丝位置,方便后续还原。
- 有序拆解： 按照从外到内的顺序，先拆后盖，再拆主板、电源板、背光板等，记住螺丝的长度和用途,不要混用。
第三部分：核心部件故障与维修思路

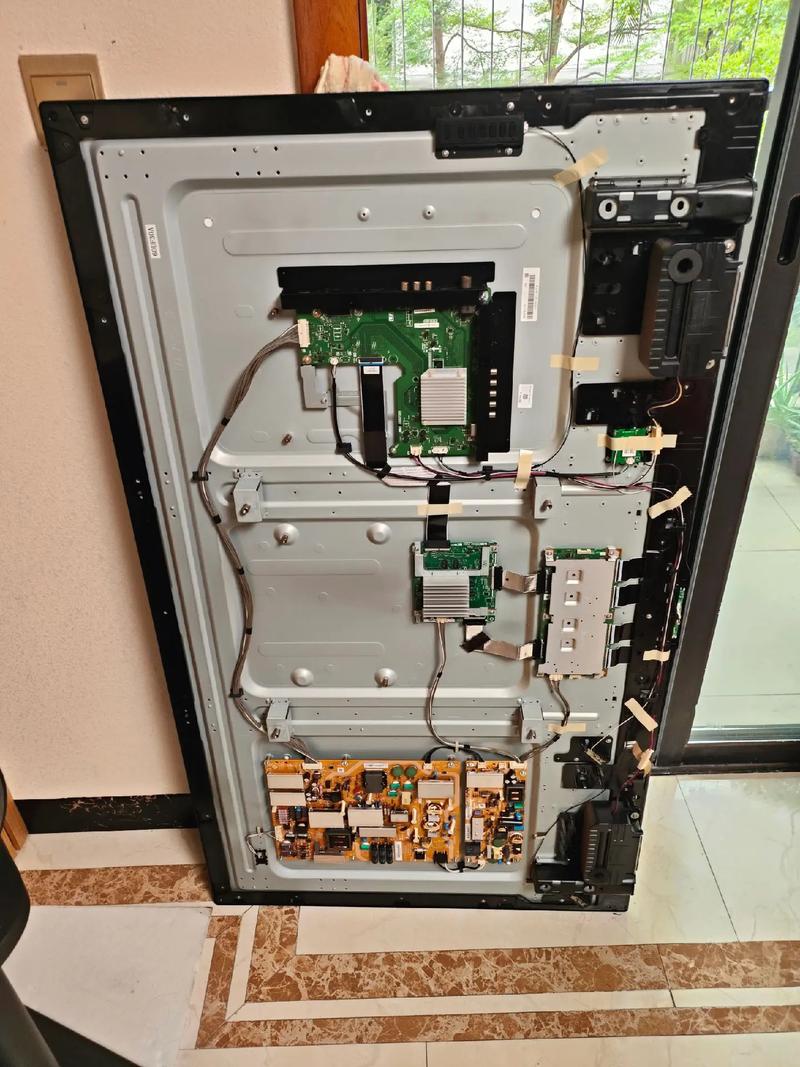

SHARP液晶电视主要由几个核心电路板组成,故障现象通常能指向特定部件。
（图片来源网络，侵删）
电源板
- 功能： 将220V交流电转换为电视各部分所需的直流电压（如12V, 5V, 24V等）。
- 常见故障现象：
- 完全无法开机,指示灯不亮。
- 指示灯亮，但无法启动（“三无”：无图、无音、无光）。
- 开机后几秒或几分钟自动关机。
- 维修思路：
- 目视检查： 检查保险丝是否熔断（通常会发黑或断裂）、电容是否有鼓包、漏液或顶部“冒顶”、电阻是否有烧焦痕迹。
- 测量关键点电压：
- PFC电路输出： 正常应在380V-400V DC左右，如果无此电压,检查市电输入整流桥和PFC控制芯片。
- 主电压输出（如12V/5V STB）： 测量这些输出端是否正常，如果无输出，则问题可能在PWM控制器、开关管或其驱动电路。
- 替换法： 如果电源板故障严重，维修困难，最直接的方法是更换整个电源板,购买时需确保型号匹配。
主板
- 功能： 电视的“大脑”，负责处理信号、解码、控制逻辑，并驱动T-Con板和背光板。
- 常见故障现象：
- 开机后指示灯亮，但屏幕黑屏（有背光）。
- 图像花屏、色彩异常、有重影。
- 无声音,或声音异常。
- 部分功能失灵，如USB无法读取、无网络等。
- 维修思路：
- 目视检查： 检查主板上的电容、芯片是否有鼓包、烧焦,检查所有排线连接是否牢固。
- 检查供电： 测量主板各路供电是否正常（如3.3V, 5V, 12V等）,这些通常由电源板提供。
- 检查晶振和复位电路： 主板不工作，可能是CPU或主芯片没有起振或复位,用示波器测量晶振是否有正常的波形。
- 检查T-Con和LVDS信号： 如果图像异常，重点检查连接T-Con板的排线和主板输出到T-Con的LVDS信号线，可以尝试轻轻弯曲排线看故障是否变化,判断是否有接触不良或断线。
- 软件问题： 对于智能电视，软件故障也可能导致花屏或死机，尝试进入恢复出厂设置（通常在设置菜单里）或刷机（有一定风险，需谨慎）。
- 替换法： 更换主板是最直接的解决方案,同样需要确保型号匹配。
背光板 / LED驱动板
- 功能： 为液晶屏的LED灯条提供恒定的电流,点亮屏幕背光。
- 常见故障现象：
- 半黑屏/竖线： 屏幕一侧亮，一侧不亮；或出现几根垂直的暗线，通常是LED灯条故障。
- 亮度不均： 屏幕某些区域亮,某些区域暗。
- 开机瞬间闪一下就黑屏： 指示灯亮，但屏幕闪一下就灭了，通常是背光板保护电路启动（如过流、过压）。
- 维修思路：
- 目视检查： 检查背光板上的电容、MOS管、驱动IC是否有鼓包、烧焦。
- 分段测试法（灯条）：
- 将屏幕从背光板上断开。
- 用限流直流电源（如24V），串联一个合适的电阻（如10W 5Ω）,逐一测试每条LED灯条的电压和电流。
- 如果某条灯条不亮或电流异常过大，则该灯条损坏，可以尝试更换整个灯条（通常需要整屏更换）或用“飞线”方式将损坏的LED珠短接（技术难度高）。
- 测量驱动IC输出： 用示波器测量驱动IC输出到灯条的PWM信号和恒流信号是否正常。
- 替换法： 更换整个背光板或LED灯条。
T-Con板
- 功能： 时序控制板，负责接收主板送来的图像数据，并转换成液晶屏驱动所需的时序信号,控制每个像素点的开关。
- 常见故障现象：
- 花屏、横线、竖线、色块： 图像出现各种规律的线条或色块干扰,但背光正常。
- 图像闪烁。
- 维修思路：
- 目视检查： 检查T-Con板上的电容、芯片是否有鼓包、烧焦。
- 检查排线： T-Con通过扁平排线连接到主板和液晶屏本身，检查排线是否有折痕、污渍或插头松动,可以用橡皮擦轻轻擦拭排线金手指。
- 替换法： T-Con板通常有对应的型号，更换同型号的T-Con板是解决此类问题的最有效方法。
第四部分：资源与文档获取
要获取详细的电路图、维修手册和图纸,可以尝试以下途径：
-
官方渠道（难度大）：
SHARP官方售后服务可能会提供部分技术资料给授权维修商,但对个人用户几乎不公开。
-
专业维修论坛和网站：
（图片来源网络，侵删）- Badcaps.net： 全球知名的电容和电源维修论坛,有大量维修案例和图纸分享。
- EEVBlog Forum： 电子工程师论坛,技术讨论深入。
- 国内维修论坛： 如“家电维修论坛”、“迅维网”等,有大量国内维修师傅分享的维修心得和图纸。
-
文档分享网站：
- Scribd、DocShare、Archive.org： 有时候可以找到用户上传的旧版维修手册。
- 搜索引擎高级搜索： 使用
filetype:pdf或filetype:doc等指令，结合电视型号进行搜索，sharp lc-60le640u service manual filetype:pdf。
-
配件供应商网站：
- 一些电视配件销售网站（如Shopjimmy, Parts.com）在销售配件的同时，通常会提供该型号电视的爆炸图,这对于了解内部结构和拆装非常有帮助。
维修SHARP液晶电视是一个系统性的工作，遵循“先外后内，先简单后复杂，先电源后负载”的原则。
- 对于普通用户： 绝大多数问题通过第一部分的初步排查就能解决。
- 对于入门级爱好者： 可以尝试进行简单的板卡替换（如电源板、T-Con板）,这是最安全且有效的维修方式。
- 对于专业维修人员： 则需要深入到电路板级维修，通过测量、替换元件来修复故障。
希望这份综合指南能对您有所帮助,请务必将安全放在首位！
