创维官方通常不会公开其完整的维修图纸和内部固件，这些资料主要授权给官方维修站和授权服务商。 我们可以通过电视型号、维修经验、通用维修方法和网络资源,为您整理出一份非常实用的维修指南和所需资料清单。
（图片来源网络，侵删）
核心维修资料清单
要维修这台电视,您需要或需要寻找以下几类资料：
-

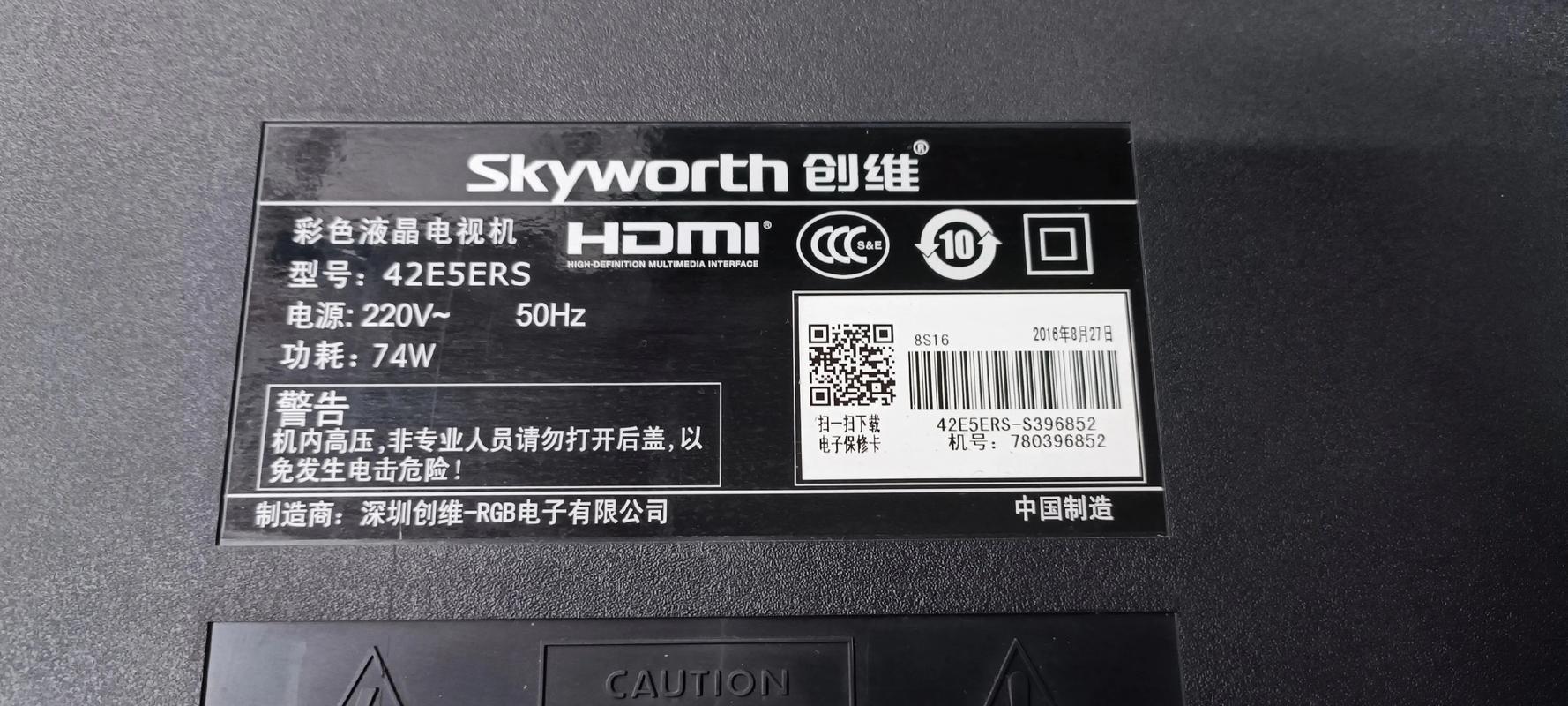

电视型号信息：
- 型号： 42E60HR
- 品牌： 创维
- 关键信息： 这是一款2012年左右的入门级LED电视，采用了创维自有的“酷开”或“创维”系统,硬件平台比较成熟。
-
主板/核心板型号（最重要）：
- 这台电视的核心是主板，您需要打开电视后盖，找到主板,上面会有一串型号标签。
- 常见的创维主板型号可能包含：
5800-P42TJ-0200、5800-P42TJ-0100、5800-P32TJ-0100等（数字“P42”代表42英寸，“P32”代表32英寸，但主板有时通用）。请务必以您实物上的型号为准。 - 这个主板型号是查找图纸和程序的关键。
-
软件/程序资料：
（图片来源网络，侵删）- EEPROM 数据（芯片数据）： 这是最重要的软件资料，它是存储在主板上一块 24Cxx 或 25Cxx 系列芯片（通常是8脚贴片芯片）里的数据，包含了电视的用户设置、频道列表、MAC地址、以及最重要的“工厂模式”和“总线地址”，如果这块芯片数据丢失或损坏，电视可能出现“无光”、“无图”、“开机保护”等故障，维修时，通常需要找到同型号主板的“原厂EEPROM数据文件”或“备份芯片”进行烧录。
- 程序固件（Flash程序）： 存储在主板的 Flash芯片（通常是8脚或16脚的贴片芯片，如W25Qxx, GD25Qxx等）里，如果程序出错或损坏，可能导致电视无法开机、死机、功能异常等，维修时需要找到同型号主板的“原厂程序文件”进行刷写。
-
电路图纸：
- 这是电路图，用于分析信号流程、查找测试点、排查疑难杂症，官方图纸不公开，但网络上可能有维修爱好者或服务商泄露的“PDF版电路图”或“点位图”，通过您的主板型号,可以尝试搜索。
-
工厂模式（工程模式）进入方法：
- 这是维修时必备的调试工具，进入工厂模式可以调整背光电压、初始化设置、检查驱动板和主板通信等。
- 创维电视常见的进入方法：
- 方法一（最常用）： 将电视遥控器电池取出，按住 “菜单” 键不放，然后装回电池，直到电视屏幕左上角出现“S”或“工厂模式”字样。
- 使用创维工厂遥控器（通常是带“工厂”或“音量-”键的），按住“菜单”或“音量-”键不放,同时按一下电源键。
- 连续按遥控器上的 “音量-” 键，直到音量变为“00”，然后迅速按 “频道-” 键。
- 注意：不同批次的固件，进入方法可能略有不同，以上方法可以多尝试。
常见故障分析与维修思路
根据这款电视的特性和维修经验,以下是几个常见故障点：
故障现象一：不开机（指示灯不亮或亮一下灭）

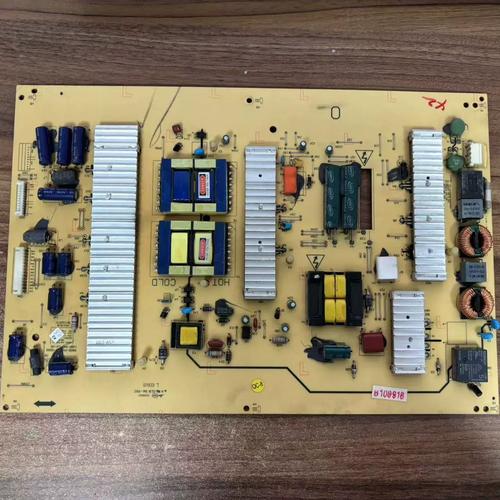

- 检查电源板：
- 保险丝： 检查电源板上的保险丝是否熔断，如果熔断,说明后级电路有严重短路。
- PFC电路： 检查PFC（功率因数校正）大电感、MOS管、大电容（如450V电解电容）是否损坏,这是电源板故障的高发区。
- 副电源： 检查副电源电路，它负责为控制系统（CPU）提供5V或3.3V待机电压，如果副电源不工作，CPU就无法启动,电视自然不开机。
- 检查主板：
- 如果电源板输出正常的12V/24V/5V电压，但主板无反应，重点检查主板上的电源管理IC、晶振、复位电路以及CPU本身是否工作。
- EEPROM芯片： 如果EEPROM数据丢失，也可能导致不开机,需要重新烧录数据。
故障现象二：不开机（指示灯亮，但黑屏）
- 检查电源板： 测量电源板是否向主板和背光板提供了稳定的12V/24V/5V电压。
- 检查主板：
- 系统启动： 听开机时是否有“创维”或“酷开”的启动声音，或者观察屏幕是否有微光，如果有，说明主板在运行，可能是屏驱动板（T-CON）或屏线问题。
- 背光控制信号： 测量主板送给背光板的BL-ON（背光开关）和BL-ADJ（背光亮度调节）信号是否有输出，如果没有,可能是主板上的背光控制电路或驱动芯片损坏。
- 检查背光驱动板（逆变器/LED驱动板）：
- 这款电视是LED背光,通常有一个独立的LED驱动板。
- 高压输出： 测量驱动板是否向LED灯条输出了正常的电压（通常是几十到一百多伏的直流电）和电流，如果输出异常，可能是驱动板上的升压IC、MOS管、电感或输出电容损坏。
- 灯条故障： 如果驱动板有正常输出，但屏幕仍然不亮，很可能是LED灯条损坏（开路），可以断开灯条分段测量,或者用替换法确认。
故障现象三：有图像无声音或声音异常
- 检查主板音频处理电路：
- 静音控制： 检查CPU送出的静音控制信号是否异常。
- 音频功放IC： 测量音频功放IC的供电是否正常，以及输入/输出的音频信号是否正常，如果供电正常但无输出,可能是功放IC损坏。
- 检查软件： 软件程序错乱也可能导致无声音，尝试恢复出厂设置或重刷程序。
故障现象四：图像花屏、闪屏、出现竖线/横线
- 检查屏线： 屏线接触不良或损坏是导致此类问题的常见原因,重新插拔或更换屏线。
- 检查屏驱动板（T-CON板）： T-CON板负责控制液晶像素的精确驱动，T-CON板故障会导致各种图像异常，可以尝试对T-CON板进行复位（断电后重新插拔排线）或直接更换。
- 检查屏幕本身： 如果排除了T-CON和屏线的可能性，那可能是液晶屏本身损坏，维修成本极高,通常建议更换整机。
如何获取具体资料（维修资源）
-
淘宝/阿里巴巴：
（图片来源网络，侵删）- 搜索关键词：
创维 42E60HR 主板、创维 5800-P42TJ-0200 程序、创维 42E60HR 资料、创维 EEPROM 数据。 - 有很多专门销售电视配件和维修资料的店铺，您可以根据您的主板型号，向卖家购买程序、EEPROM数据备份、甚至同型号的备用主板,这是最直接有效的方式。
- 搜索关键词：
-
专业维修论坛和社区：
- “家电维修论坛”、“维修吧”、“迅维网”等论坛是维修高手聚集地。
- 您可以在这些论坛的“创维专区”或“LED电视维修区”发帖，提供您的主板型号和故障现象，寻求帮助,通常会有热心的师傅分享资料或提供维修思路。
-
YouTube/B站视频：
- 搜索关键词：
创维 42E60HR 拆机、创维 5800-P42TJ-0200 维修、**`创维
