维修开关电源，尤其是使用2844B这类控制器的，安全永远是第一位的，因为电路中存在高压，操作不当可能触电或损坏设备。强烈建议使用隔离变压器进行维修。

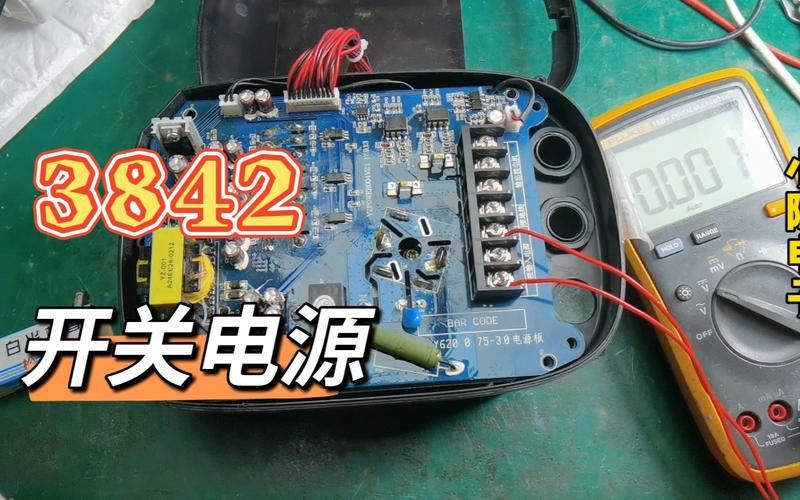

（图片来源网络，侵删）
维修前的准备工作与安全须知
-
安全第一：
- 断电后必须放电：拔掉电源插头后，等待几分钟，然后用万用表的电压档测量高压滤波电容（通常是400V左右的电解电容）两端电压,确认其为0V后再进行操作。
- 使用隔离变压器：将待修电源接入隔离变压器，这样可以确保设备“热地”端不带市电,大大降低触电风险。
- 单手操作：测量高压点时，尽量只用一只手，另一只手不碰任何金属部分,防止电流通过心脏。
-
工具准备：
- 数字万用表：必备，用于测量电压、电阻、通断。
- 示波器：维修开关电源的“神器”，可以直观地看到PWM波形、驱动波形、反馈波形等,是判断故障点的关键。
- 可调直流稳压电源：用于给2844B提供低压工作电源，进行分段上电测试,非常安全有效。
- 烙铁、吸锡器、焊锡：用于更换元器件。
- 替换用元器件：准备一些常见的易损件，如保险丝、整流桥、高压电解电容、输出整流二极管、开关管、光耦、TL431、以及2844B芯片本身。
维修思路：从外到内，从简到繁
维修开关电源，遵循“先易后难，先外后内，先静后动”的原则。
-
外观检查：

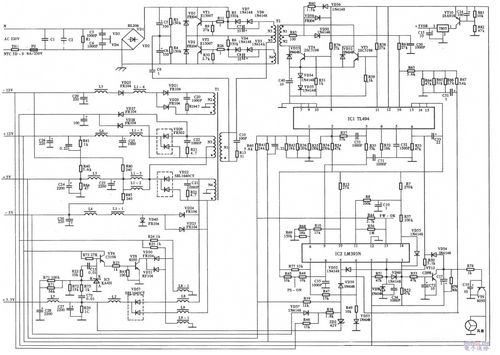

（图片来源网络，侵删）- 观察保险丝是否熔断，如果保险管发黑、炸裂,说明后级有严重短路。
- 检查PCB板上是否有明显的烧焦、发黑、元件炸裂的痕迹。
- 闻一闻是否有焦糊味。
- 观察高压电解电容是否鼓包、漏液。
- 检查输出整流二极管、开关管是否有物理损伤。
-
测输入端电阻，判断短路故障：
- 用万用表电阻档（R1或R10档）测量电源输入端的交流插头两端的电阻。
- 正常情况：应该有几十到几百欧的阻值（这是启动电阻和消磁电阻的阻值）。
- 阻值为0或非常小：说明输入端存在严重短路，常见故障点：
- 整流桥击穿短路。
- 高压滤波电容击穿短路。
- 开关管（MOSFET或三极管）C-E极击穿短路（这是最常见的）。
- 处理方法：找到短路点，更换损坏的元件。切记：更换开关管后，一定要检查其驱动电路是否正常,否则会再次击穿！
-
上电测试（使用隔离变压器！）：
- 测输出电压：如果输入端电阻正常，可以通电，先不接负载，测量输出电压是否正常，如果电压为0，说明电源未启动；如果电压偏低且不稳,说明带不动负载或反馈环路有问题。
- 测辅助电源：很多2844B电路会有一个从变压器辅助绕组供电的低压电源（如12V-20V），用于给芯片供电，如果这个电压没有,芯片无法工作。
- 测关键点电压：
- 高压滤波电容C1两端：正常情况下应有约300V（220V市电输入）的直流电压，如果为0,说明前级整流滤波电路有问题。
- 2844B的VCC（7脚）电压：这是芯片的供电脚，正常工作电压通常在10V-17V之间，低于10V芯片可能无法启动，高于36V会损坏芯片,启动时电压会从0开始慢慢上升到稳定值。
- 2844B的OUT（6脚）电压：这是输出驱动脉冲，正常工作时，应该有高低电平变化的脉冲电压（如0V到10V-20V），如果电压为固定高电平或低电平,说明芯片未工作或已损坏。
- 电流检测脚（3脚，Isense）电压：正常工作时，这个脚的电压会周期性地跳变一下，然后被拉回0V，如果电压一直很高（超过1V）,说明过流保护电路动作了。
2844B核心工作条件与故障排查
2844B要正常工作，必须满足几个核心条件,我们可以逐一排查：
启动电路（VCC供电）故障
这是最常见的故障区之一。
（图片来源网络，侵删）
- 现象：VCC（7脚）电压为0，或者电压很低（如5-6V）,无法使芯片启动。
- 排查路径：
- 检查启动电阻：通常是一个阻值较大的电阻（如100kΩ-1MΩ/2W），从高压300V端连接到VCC端,测量其是否开路或阻值变大。
- 检查VCC滤波电容：一个电解电容，用于平滑VCC电压,检查是否失效或容量变小。
- 检查辅助绕组整流滤波电路：辅助绕组 -> 整流二极管 -> 滤波电容 -> VCC，检查这个二极管是否开路,电容是否失效。
- 检查VCC稳压二极管（如果有的话）：有些电路在VCC到地之间会接一个稳压管，用于限制VCC的最高电压，如果这个稳压管漏电或击穿,会拉低VCC电压。
- 检查2844B芯片本身：如果外围电路都正常，VCC电压仍然建立不起来,可能是芯片内部VCC电路损坏。
振荡与驱动电路故障
- 现象：VCC电压正常，但OUT（6脚）没有输出脉冲，或者输出异常（如波形畸变、占空比不对）。
- 排查路径：
- 检查定时元件：2844B的RT（8脚）和CT（4脚）外接电阻和电容，决定振荡频率，检查RT是否开路，CT是否漏电或失效，如果CT失效,芯片可能停振。
- 检查OUT（6脚）上拉电阻：这个电阻为MOSFET的栅极提供驱动电流，如果它开路或阻值变大，会导致驱动能力不足，MOSFET可能无法完全饱和导通,导致发热严重甚至损坏。
- 检查驱动波形：用示波器观察OUT脚和开关管栅极的波形，理想的波形是上升沿和下降沿都很陡峭的方波，如果波形上升缓慢，可能是上拉电阻或驱动电路有问题；如果波形有振铃,可能是栅极电阻不匹配或存在寄生电感。
- 检查2844B芯片：如果VCC正常，定时元件也正常，但OUT脚无输出,基本可以判断芯片损坏。
电流检测与保护电路故障
- 现象：电源启动后立即保护，或者输出电压很低，用示波器可以看到Isense（3脚）电压一直很高。
- 排查路径：
- 检查电流采样电阻：通常是一个小阻值（如0.1Ω-1Ω）的功率电阻，串联在源极或发射极回路中，检查它是否开路或阻值变大，如果开路，会导致采样电压为0，失去过流保护功能,可能烧毁开关管。
- 检查电流采样电路：采样电阻 -> 滤波电容 -> 3脚，检查滤波电容是否漏电或短路，这会人为地抬高3脚电压,导致误保护。
- 检查3脚到地之间的二极管：有些电路会在这里并联一个二极管，用于负向钳位，防止干扰脉冲误触发，如果这个二极管漏电,也会导致3脚电压抬高。
- 检查负载是否过流：断开所有输出负载，看电源是否能正常启动，如果可以,说明是负载问题。
反馈环路故障
- 现象：输出电压严重偏离正常值（过高或过低）,或者电压剧烈抖动。
- 排查路径：反馈环路是
