重要声明：安全第一！

电脑电源内部含有高压，即使已经拔掉电源线，大容量滤波电容（通常是非常大的圆柱形元件）中仍然储存着足以致命的高压电！

在开始任何操作之前，请务必仔细阅读并遵守以下安全准则：

1. 断开所有连接： 维修前,务必将电源从墙上插座拔下。
2. 完全放电： 这是最关键的一步！
   • 找一个 100kΩ, 2W 左右的电阻（或一个汽车灯泡，12V/21W的即可）。
   • 将电阻的两个引脚分别接到电源主滤波电容（通常是两个大电容，标有+和-极性）的正负极上，保持10-15秒,这会安全地释放掉电容中储存的电荷。
   • 绝对不要 用螺丝刀等金属工具直接去短路电容正负极，会产生巨大电弧，损坏工具和电源,并造成人身伤害。
3. 使用隔离变压器（推荐）： 如果条件允许，使用一个1:1的隔离变压器，它能将设备与市电电网隔离开,进一步降低触电风险。
4. 单手操作： 在测量时，尽量只用一只手操作，另一只手插在口袋里,以减少电流经过心脏的可能性。
5. 保持工作区干燥、整洁： 避免在潮湿或杂乱的环境下工作。
6. 如果不确定，请寻求专业人士帮助： 如果您对电路不熟悉，或者维修过程中遇到困难，请立即停止,将电源送到专业维修点。

第一部分：ATX电源工作原理简介

了解基本原理有助于您更好地诊断问题。

1. 输入端（AC交流）： 220V（或110V）的交流电通过输入插座、保险丝、共模电感、整流桥（通常是一个方块，有4个引脚）转换成约300V（220V * √2）的脉动直流电。
2. 滤波电容： 一个或两个巨大的电解电容，用来平滑300V的脉动直流电,形成相对稳定的直流高压。
3. 开关电路：
   • 启动电路： 提供初始电压，让PWM（脉冲宽度调制）控制器开始工作。
   • PWM控制器（如UC384x系列）： 电源的“大脑”，负责产生高频开关信号,并控制开关管的导通与关断。
   • 开关管（MOSFET或三极管）： 在PWM信号的控制下，高速地接通和断开300V电压,将其切割成高频方波。
4. 主变压器： 将开关管产生的高压、低频方波通过初级线圈耦合到次级线圈，通过改变PWM信号的占空比,可以控制次级线圈的输出电压。
5. 次级整流滤波电路：
   • 整流二极管（或肖特基二极管）： 将变压器次级的高频交流电转换成直流电。
   • 电感和电解电容： 对直流电进行滤波,使其变得平滑纯净。
6. 反馈电路（TL431 + 光耦）：
   • TL431： 一个精密可调稳压源，它通过取样电阻检测输出电压（如+5VSB或+5V）,并与内部基准电压比较。
   • 光耦： 根据TL431的输出，改变其内部发光二极管的亮度,从而控制光敏三极管的导通程度。
   • 这个光耦的信号会反馈给PWM控制器，形成一个闭环，自动调节PWM信号的占空比,以维持输出电压的稳定。
7. PG信号（Power Good）： 电源自检正常后，会输出一个高电平信号给主板,通知主板可以正常启动。

第二部分：故障诊断与维修流程

初步检查与外部诊断

在拆开电源外壳之前,先进行一些简单的检查。

1. 不通电/无反应：


   （图片来源网络，侵删）
   • 检查电源线： 确保电源线连接牢固且完好。
   • 检查插座： 换一个墙插试试。
   • 检查电源开关： 确保电源背后的开关是打开的。
   • 尝试“跳线启动”：
     • 找一根回形针或一小段导线。
     • 将ATX电源的24pin主接口上的 PS_ON# (绿色线，Pin 16) 和任意一个 GND (黑色线，如Pin 15, 17, 18, 19, 20) 短路。
     • 短接后，将电源插头插上，如果电源风扇转动，说明电源的开关电路基本正常，问题可能出在主板或电源的PG信号上，如果风扇不转,则电源内部很可能有故障。

2. 电脑无法启动/随机重启：

   这通常是输出电压不稳或功率不足，可能是某个电容老化、某个二极管性能下降或PWM控制环路异常。

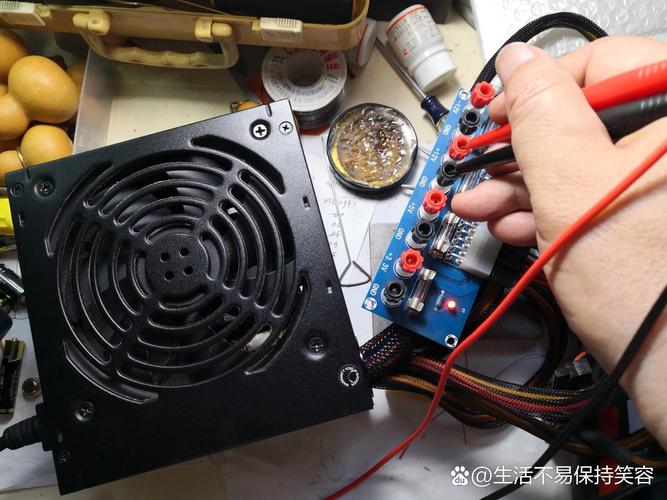

3. 输出电压异常（需要万用表测量）：

   如果电脑能启动但频繁蓝屏、死机，可能是+5V或+3.3V电压偏低或不稳。


   （图片来源网络，侵删）

拆开外壳与内部检查

1. 放电： 再次强调,务必按照第一部分的方法对电容进行放电。
2. 拆壳： 大多数ATX电源的壳体是用卡扣或螺丝固定的，仔细观察，找到所有螺丝，然后小心地撬开卡扣,分离上下外壳。
3. 目视检查：
   • 保险丝： 通常在电源输入端附近，一个玻璃管或陶瓷管，如果它发黑或熔断,说明电源存在严重短路故障。
   • 电容： 检查主滤波电容和次级输出电容的顶部是否鼓包、漏液或炸裂，这是最常见的故障点之一，电容损坏是导致电压不稳、无法启动的主要原因。
   • 电阻： 检查是否有电阻烧焦、发黑。
   • 二极管/整流桥： 检查是否有明显的烧毁痕迹。
   • PCB板： 查看PCB板上是否有烧黑的痕迹、虚焊点或烧毁的元件。

故障定位与维修（由简到难）

工具准备： 万用表（带二极管档和电容档）、电烙铁、焊锡、吸锡器、松香、酒精、镊子、小刀。

维修原则： 先易后难，先静后动（先检查静态元件，再检查动态元件）。

更换损坏的可见元件（最常见）

• 更换电容：

  • 如果发现电容鼓包或漏液,必须更换。
  • 选择同容量、同耐压值、同尺寸或更小尺寸、低ESR（等效串联电阻）的优质电容，原装是2200μF/16V，就换2200μF/16V或更高耐压的如2200μF/25V。
  • 注意电容的极性,装反会导致爆炸。
  • 使用电烙铁焊下旧电容，清理焊盘，焊上新电容，焊点要光滑、牢固。

• 更换保险丝：

  • 如果保险丝熔断，绝对不能直接换上一个同规格的就完事！
  • 必须先检查导致保险丝熔断的根本原因,通常是后续电路存在短路。
  • 用万用表的二极管档或电阻档测量：
    • 整流桥： 检查AC输入端和DC输出端之间是否短路。
    • PFC电路（如果电源有）： 检查PFC开关管和二极管是否击穿。
    • 主开关管： 检查D极和S极之间是否短路。
    • 主滤波电容： 检查是否已击穿短路。
  • 找到并更换所有短路的元件后,才能更换新的保险丝。

检查静态元件（二极管、电阻）

• 二极管： 使用万用表二极管档，正向测量应有0.5V左右的压降，反向测量应显示“OL”或无穷大，如果正反向都导通或都不通,说明二极管已损坏。
• 电阻： 测量其阻值是否与标称值相符（误差在10%以内正常），功率电阻如果烧毁,阻值会变得无穷大或偏离很大。

检查动态元件（开关管、PWM控制器）

• 开关管：

  • 测量是否击穿： 用万用表二极管档测量D极和S极，如果正反向都导通，说明已击穿，更换后，一定要检查栅极电阻是否开路,因为栅极电阻开路会导致开关管过压击穿。
  • 测量是否开路： 如果阻值为无穷大,说明已开路。

• PWM控制器（如UC3844/UC3845）：

  • 这是最难排查的部分之一，如果外围元件（如启动电阻、反馈电路、振荡电阻电容）都正常，但电源仍不工作,可能是PWM芯片损坏。
  • 测量其VCC（供电脚）、OUT（输出脚）等关键引脚的电压是否正常（需查阅芯片 datasheet），如果电压异常且外围元件没问题,很可能是芯片本身损坏。

检查反馈电路（TL431和光耦）

这是导致电压不准或无输出的常见故障点。

• TL431：
  • 测量其Reference（参考，通常是Ref脚）和Anode（阳极，通常是K脚）之间的电压，正常应为2.5V，如果不是,检查其外围的取样电阻。
  • 测量其Cathode（阴极，通常是A脚）到Anode的电压，正常应在2.5V到36V之间，如果电压异常,TL431可能损坏。
• 光耦：
  • 用万用表二极管档分别测量光耦的输入端（发光二极管）和输出端（光敏三极管）。
  • 输入端： 正向测量应有压降,反向不通。
  • 输出端： 测量C-E极之间的电阻，正常时阻值应很大，如果用手电筒照射光耦的输入端，C-E极之间的阻值会显著变小，如果无此反应,光耦已损坏。

第三部分：维修后测试

在将电源装回电脑之前,必须进行独立测试。

1. 空载测试：

   • 将维修好的电源装回外壳（或至少固定好）。
   • 使用“跳线启动”法，将24pin接口的PS_ON#和任意GND短路。
   • 插上电源线,打开电源开关。
   • 观察： 风扇是否正常转动？有无异常声响（如啸叫、噼啪声）？有无焦糊味？
   • 测量电压： 使用万用表测量各输出电压是否在标准范围内：
     • +3.3V: 误差应在 ±5% 内 (3.135V - 3.465V)
     • +5V: 误差应在 ±5% 内 (4.75V - 5.25V)
     • +12V: 误差应在 ±5% 内 (11.4V - 12.6V)
     • +5VSB (待机电压): 误差应在 ±5% 内 (4.75V - 5.25V)
     • -12V: 误差应在 ±10% 内 (-10.8V ~ -13.2V)，但电流很小，电压可能偏高一些,只要不是开路或短路即可。

2. 负载测试（推荐）：

   • 空载测试通过后，最好进行负载测试,以确保电源在带载时电压依然稳定。
   • 可以找几个旧硬盘、光驱、风扇作为负载，连接到电源上,然后再次测量电压。
   • 如果条件允许，使用电子负载仪是最好的测试方式,可以精确模拟不同负载下的工作状态。

常见故障速查表

维修ATX电源需要耐心、细心和一定的电子技术基础，对于初学者，建议从更换电容、保险丝这类简单的元件开始,祝您维修顺利！
