PTN990（Packet Transport Node 990）是华为公司面向未来全业务承载需求设计的一款高端分组传送产品，它定位于承载网的核心层和汇聚层，主要应用于运营商的IP RAN（无线接入网）、政企专线、5XG backhaul（前传/中传/回传）以及大颗粒专线业务。
由于华为官方的技术手册（如产品文档、配置指南等）通常受到版权保护，不会在互联网上提供完整的公开下载，我们可以根据其公开的产品资料、技术白皮书、行业分析以及网络工程师的实践，为您全面解读PTN990的核心技术、特性和架构。
PTN990 技术手册核心内容解析
这份解析将模拟一份技术手册的结构,涵盖您需要了解的关键信息。
产品定位与核心价值
- 定位：高端、智能、面向未来的分组传送网设备。
- 核心价值：
- 超大容量：提供高达 Tbit/s 级别的交换容量，满足5G时代海量带宽需求。
- 超低时延：支持微秒级的硬管道时延保障，满足5G URLLLC（超高可靠超低时延通信）业务。
- 超高精度同步：支持SyncE（以太网同步）和1588v2（精密时间协议），满足5G基站间严格的时间同步要求（±1.5ppm）。
- 智能化运维：基于AI的故障预测、性能优化和自动化部署，极大降低运维成本。
- 全业务承载：统一承载2G/3G/4G/5G移动回传、固网宽带、政企专线等多种业务。

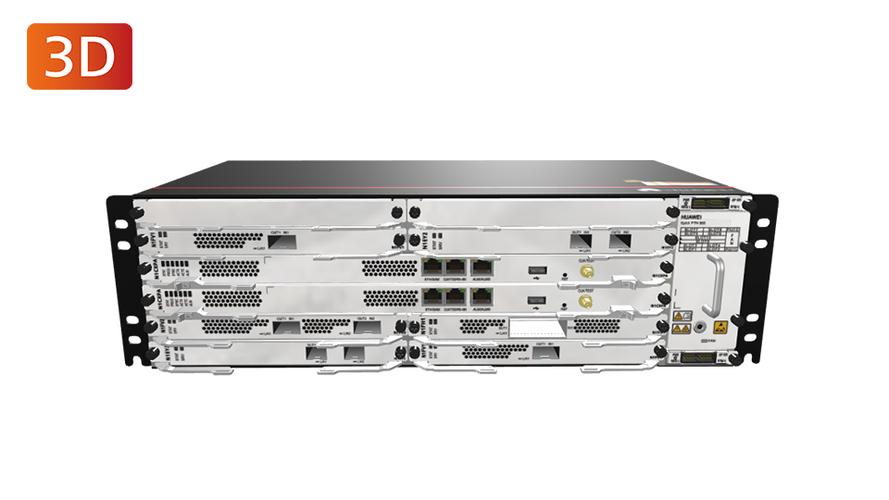

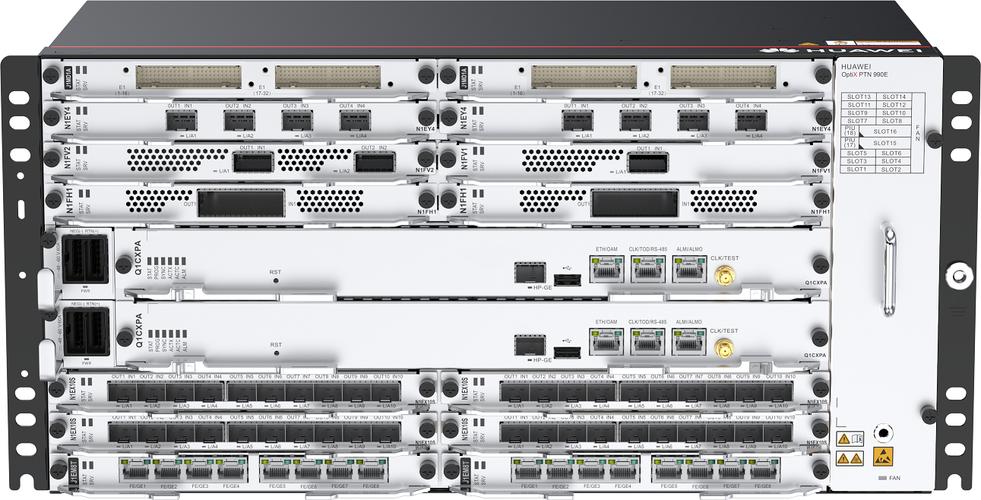

硬件架构与关键组件
PTN990采用模块化、可插拔的设计，主要硬件组件包括：
| 组件名称 | 功能描述 |
|---|---|
| 主控板 (SCU, Service Control Unit) | 设备的“大脑”，负责运行系统软件、协议处理、路由计算、设备管理和维护，通常为1+1或N+1冗余配置。 |
| 业务处理板 (SPU, Service Processing Unit) | 设备的“肌肉”，负责业务的线速转发、流量调度、QoS处理、OAM（操作、管理和维护）等，其性能决定了设备的交换容量。 |
| 接口板 (LPU, Line Processing Unit / FPU, Fabric Processing Unit) | 负责物理接口的接入和上下行流量处理，常见类型有： - 10GE/25GE光接口板：用于汇聚层互联。 - 100GE光接口板：用于核心层大带宽互联。 - GE/10GE电接口板：用于接入或互联。 - OTU2/OTU4/OTUe光接口板：支持WDM/OTN侧的波分侧出，实现光层调度。 |
| 风扇框和电源模块 | 提供散热和供电，支持N+1冗余，确保设备高可用性。 |
| 交换网板 (FABRIC) | 负责在业务处理板之间高速、无阻塞地转发数据包，是系统的“高速公路”。 |
软件与关键技术特性
PTN990的强大之处在于其先进的软件平台和关键技术。
A. 分组传送技术
- T-MPLS (Transport MPLS) / PWE3 (Pseudo Wire Emulation Edge-to-Edge)：核心隧道技术，通过MPLS标签交换，在分组网上建立端到端的“伪线”（PW），实现各种业务（如TDM、ATM、以太网）的透明传送。
- LDP (Label Distribution Protocol) / RSVP-TE (Resource Reservation Protocol-Traffic Engineering)：信令协议，用于动态建立和维护MPLS标签路径，支持流量工程。
- SR (Segment Routing, 分段路由)：核心技术之一，通过在数据包头部携带一个“段列表”（Segment List），指导数据包的转发路径，相比传统MPLS，SR简化了控制平面，提高了网络的可编程性和灵活性。
- SR-MPLS：在MPLS数据平面上实现SR。
- SRv6 (Segment Routing over IPv6)：未来趋势，直接在IPv6数据包中编码SID，实现业务承载和路由的统一，简化网络架构。
B. 同步技术
- SyncE (Synchronous Ethernet)：通过以太网物理层码流恢复时钟，实现频率同步，满足基站频率同步需求。
- 1588v2 (Precision Time Protocol)：通过软件和时间戳硬件（PTP，如Asymmetric Path Delay Correction）实现时间同步，满足5G基站间的时间同步要求（±1.5ppm）。
C. 运维与管理
- iMaster NCE-FabricInsight：华为的智能管控平台，PTN990作为网元接入该平台，实现：
- 集中管理：全网设备统一管理。
- 智能诊断：基于AI的故障根因分析，快速定位问题。
- 性能监控：实时监控网络KPI。
- 自动化部署：业务发放、软件升级自动化，提升效率。
D. 高可靠性
- MPLS-TP OAM：强大的操作、管理和维护能力，通过BFD (Bidirectional Forwarding Detection) 实现毫秒级故障检测，通过APS (Automatic Protection Switching) 实现业务的快速保护倒换（<50ms）。
- RRPP (Rapid Ring Protection Protocol)：用于以太网环路的快速保护。
- VRRP (Virtual Router Redundancy Protocol)：网关冗余协议，实现网关的备份。
典型应用场景
-
5G X-Haul承载：
- 前传：使用eCPRI协议，通过FlexE（灵活以太网）切片技术，将前传业务与其它业务隔离，提供超大带宽和超低时延。
- 中传/回传：SRv6+FlexE技术，为不同业务（eMBB, uRLLC, mMTC）提供差异化的网络切片，保障业务SLA（服务等级协议）。
-
IP RAN承载：
承载2G/3G/4G/5G基站的S1/X2接口流量，通过分层L3VPN（如IP RAN 3.0方案）实现基站与核心网的灵活连接。
-
政企专线：
为大客户提供高质量的E-Line（点到点专线）和E-LAN（多点到多点LAN专线）服务，通过SDN控制器实现业务的快速发放和调整。
-
5G承载核心层：
在承载网的核心层,PTN990作为核心汇聚节点，提供超大带宽的交叉能力和灵活的调度能力，连接多个汇聚环。
如何获取官方文档
由于无法直接提供手册下载,以下是获取官方文档的正确途径：
-
华为官网支持中心：
- 访问华为官方网站的“支持” -> “产品文档”页面。
- 在搜索框中输入 “PTN990”。
- 您将找到一系列文档,包括：
- 《产品系列介绍》：概述产品特性和优势。
- 《硬件描述》：详细介绍各单板的功能、型号和指示灯。
- 《产品指南》：产品的整体介绍。
- 《配置指南》：最核心的文档，包含详细的命令行配置方法。
- 《维护指南》：介绍日常维护、故障处理和OAM操作。
- 《可靠性白皮书》：详细介绍高可靠性技术。
-
华为技术支持社区：
访问华为技术支持社区,可以找到更多专家解答、案例分享和经验交流。
-
华为授权合作伙伴：
如果您是运营商或企业客户,可以直接联系您的华为客户经理或技术支持代表，他们会为您提供最准确的文档和技术支持。
PTN990是华为在分组传送领域的旗舰产品,代表了当前业界的顶尖水平，它通过超大容量、SRv6、FlexE切片、超高精度同步和AI智能运维等核心技术，为5G时代的全业务承载提供了强大、灵活、可靠的解决方案，要深入学习其技术细节，最权威的来源依然是华为官方发布的各类技术文档。
