第一部分：维修前的重要准备
安全第一！

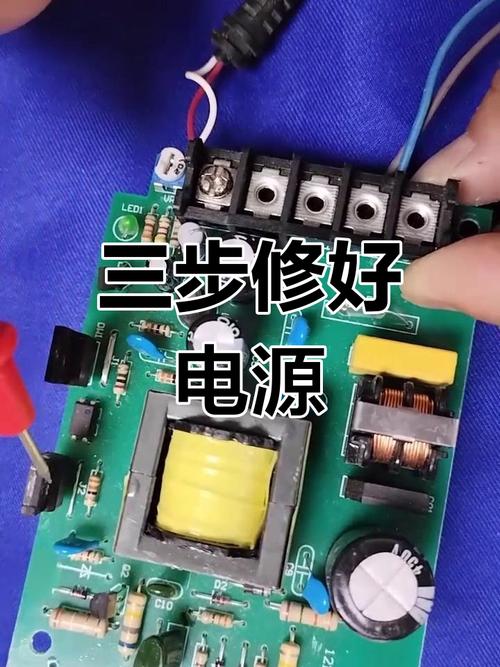

（图片来源网络，侵删）
- 断电： 维修前务必将电源适配器从插座上拔下。
- 放电： 大容量的滤波电容（通常在输入端）中可能储存有高压电，即使断电后，也必须用大功率电阻（例如1kΩ/5W）的两个引脚去短接电容的正负极，进行放电。严禁直接用螺丝刀或导线短接，会产生巨大电火花,损坏元件甚至伤人。
- 隔离： 使用隔离变压器（1:1）可以为你提供一个安全的二次侧，进一步降低触电风险，对于初学者,强烈建议使用。
- 绝缘： 维修时,最好戴上绝缘手套。
工具与仪表
- 万用表： 必备，用于测量电压、电阻、通断。
- 示波器： 专业维修的“眼睛”，用于观察关键点的波形,判断电路是否工作正常。
- 电烙铁和吸锡器/焊台： 用于拆卸和焊接元件。
- 螺丝刀、尖嘴钳、镊子等： 基本工具。
- 替换元件： 准备一些常用的易损件，如保险丝、整流桥、输出滤波电容、TEA1733芯片本身等。
了解TEA1733的工作原理 TEA1733是原边反馈控制器，它通过辅助绕组（VCC绕组）获取能量为自身供电，并通过采样原边开关管的电流和输出电压（通过反馈光耦）来调节PWM占空比,从而稳定输出电压。
- 关键引脚：
- 7脚 (VCC): 芯片供电脚，电压通常在12-20V之间,这是最先需要检查的。
- 5脚 (CS): 电流检测脚，通过一个电阻（Rsense）检测开关管的电流,用于过流保护。
- 3脚 (FB): 反馈脚，接收来自光耦的信号,用于调节输出电压。
- 1/2脚 (DRV/GND): 驱动脉冲输出脚和地。
- 6脚 (DEM): 去斜坡脚，用于稳定系统,通常外接一个电阻到地。
第二部分：维修流程与故障排查
维修遵循“由外到内，由简到繁”的原则。
初步检查与外观观察
- 闻： 闻一下电源内部是否有烧焦的异味。
- 看：
- 保险丝是否熔断？如果发黑或熔断,说明后级电路存在严重短路。
- 检查电解电容是否有鼓包、漏液、顶部凸起的现象,这是最常见的故障点之一。
- 检查电阻、二极管、功率管（MOSFET）是否有烧黑、炸裂的痕迹。
- 检查PCB板是否有烧黑的痕迹或虚焊的焊点。
测量关键电阻值（断电）
在给电之前，用万用表电阻档测量关键点的阻值,判断是否存在短路。

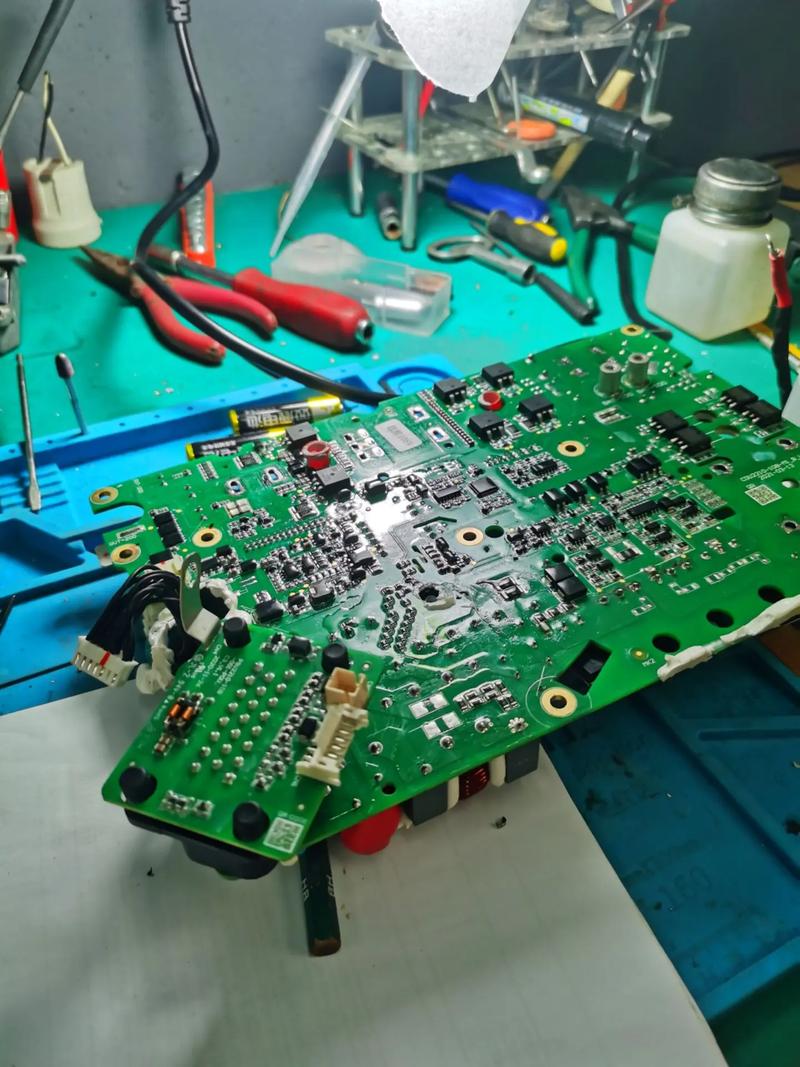

（图片来源网络，侵删）
- 测量输入端（AC插头两端）电阻：
- 正常值：几百千欧以上。
- 如果阻值很小（接近0Ω或几欧），说明输入回路存在短路，常见故障点：保险丝熔断、整流桥击穿、输入滤波电容（X电容）短路。
- 测量输出端（DC插头正负极）电阻：
- 正常值：根据输出电压不同，阻值也不同（例如5V输出，阻值可能为几欧到几十欧）。
- 如果阻值为0Ω，说明输出端存在短路，常见故障点：输出滤波电容短路、负载短路。
- 测量功率MOSFET（开关管）的D-S极电阻：
- 正常值：D-S之间应该有一定阻值（用二极管档测量，正向有压降，反向无穷大）。
- 如果D-S之间阻值为0Ω，说明MOSFET已击穿短路。这是TEA1733电源最常见的故障！
通电测试（谨慎操作！）
如果初步检查没有发现明显的短路，可以尝试通电测试,但必须非常小心！
- 连接假负载： 在输出端接一个合适的假负载（对于5V/2A的充电器，可以接一个10Ω/5W的大功率电阻）,以防空载导致电压过高。
- 使用隔离变压器： 强烈建议。
- 监测关键电压：
- VCC电压（7脚）： 这是最重要的电压，通电后，如果VCC电压正常（例如12-18V），说明启动电阻、VCC绕组、整流二极管（通常是一个小二极管，如1N4148或ES1J）、滤波电容组成的供电回路基本正常。
- 输出电压（+/-）： 如果VCC正常，但输出电压为0V，说明TEA1733芯片、驱动回路、功率MOSFET、变压器或反馈回路有问题。
第三部分：常见故障点与维修方案
根据排查结果,针对常见故障进行维修。
故障现象一：保险丝熔断，输入端短路
- 原因： 后级电路存在严重短路。
- 维修方案：
- 更换同规格的保险丝。
- 重点检查以下元件是否击穿：
- 整流桥： 用万用表二极管档测量其四个二极管。
- 输入X电容： 测量是否短路。
- 功率MOSFET： 测量D-S极是否短路。如果MOSFET击穿，一定要检查它为什么会击穿！ 很可能是驱动电路或芯片本身的问题,否则更换后可能会再次烧毁。
- Y电容（对地电容）： 偶尔也会短路。
故障现象二：保险丝完好，但输出无电压
- 原因： 电路未启动或保护电路动作。
- 维修方案：
- 检查VCC供电（7脚）：
- 如果VCC电压为0V，检查启动电阻（通常是几百kΩ的大电阻，容易开路）、VCC整流二极管、VCC滤波电容。
- 如果VCC电压偏低且不稳定，可能是VCC滤波电容失效或负载过重。
- 检查功率MOSFET：
- 如果VCC正常，但MOSFET的G极（栅极）电压没有跳变（始终为0V或在某个固定值），说明TEA1733未工作。
- 如果MOSFET的G极有PWM脉冲，但D极（漏极）没有波形，说明MOSFET已损坏（开路）。
- 检查TEA1733芯片本身：
- 如果VCC正常，但所有引脚都无反应,可能是芯片损坏。
- 可以测量各引脚对地电阻，与一个好的同型号电源进行对比，如果差异巨大,芯片很可能坏了。
- 最终确认方法： 更换一块新的TEA1733芯片。
- 检查反馈回路：
- 如果输出电压严重偏低或为0V，但VCC和MOSFET都正常工作，很可能是反馈回路开路或失效。
- 检查光耦是否损坏,可以用万用表测量其内部发光二极管和光敏三极管是否正常。
- 检查TL431（如果有的话，有些TEA1733设计会用它来提高稳压精度）是否损坏。
- 检查反馈电阻（分压电阻）是否开路或变值。
- 检查VCC供电（7脚）：
故障现象三：输出电压不稳或纹波过大
- 原因： 滤波不良或环路不稳定。
- 维修方案：
- 检查输出滤波电容： 这是首要怀疑对象，电容容量下降或ESR增大会导致滤波效果变差,更换同规格或更高性能的电容。
- 检查VCC滤波电容： 同样,VCC供电不稳会导致芯片工作异常。
- 检查环路稳定性： 这比较专业，通常与DEM脚（6脚）的外接电阻、反馈回路的相位补偿有关，如果怀疑是这个问题,可以尝试更换DEM电阻或反馈回路的小电容。
第四部分：TEA1733芯片级维修
如果确定是TEA1733芯片损坏,需要进行更换。
- 拆卸旧芯片：
- TEA1733通常是SOP-8封装。
- 使用尖头烙铁，配合吸锡器或吸锡线,先将所有引脚的焊锡吸干净。
- 用镊子轻轻夹住芯片，用电烙铁依次加热每个引脚，同时向上拔,直到芯片脱落。
- 注意： 避免长时间加热同一区域,以免损坏PCB焊盘。
- 焊接新芯片：
- 清理焊盘，确保每个焊盘都平整、上锡良好。
- 用镊子将新芯片对准焊盘，注意方向（通常有一个小圆点标记1脚位置）。
- 先焊住对角线的两个引脚,固定芯片。
- 使用细的焊锡丝和尖头烙铁，快速、准确地焊接其余引脚,注意不要造成桥连。
- 如果有条件，使用热风枪进行返修会更方便、更可靠。
- 焊接后检查：
- 用万用表测量芯片各引脚对地是否短路。
- 通电测试，观察VCC、输出电压是否正常。
总结与建议
- 统计数据显示： 在TEA1733电源的故障中，功率MOSFET击穿、输出电容失效、VCC供电电路问题（启动电阻、VCC电容）占了绝大多数,维修时可以优先从这些地方入手。
- 循序渐进： 不要一上来就怀疑芯片，按照“保险丝 -> 输入/输出短路 -> VCC电压 -> 驱动/开关管 -> 反馈 -> 芯片”的顺序排查,效率最高。
- 学习波形： 如果条件允许，学会使用示波器观察VCC波形、DRV驱动波形、Vds波形，能让你对电源工作状态有更直观的了解,极大提升维修水平。
- 注意保护： MOSFET非常脆弱，在焊接和测试时，防止静电（ESD）损坏。
希望这份详细的指南能帮助你成功修复TEA1733电源！祝你维修顺利！
