安全第一，准备工作
在开始任何维修之前,请务必遵守以下安全准则：
（图片来源网络，侵删）
- 断电与放电：拔下设备的电源插头，对于大容量的滤波电容（通常在 220μF 以上），必须用大功率电阻（如 1kΩ/5W）进行放电,防止触电和损坏万用表。
- 隔离测试：最安全的方法是使用隔离变压器，它可以将市电与待修设备隔离，防止因设备火线与地线短路而造成触电，如果没有隔离变压器，操作时务必格外小心，单手操作,避免身体同时接触两个不同电位的点。
- 工具准备：
- 数字万用表（必备，用于测电压、电阻、通断）
- 示波器（强烈推荐，用于观察开关波形,判断芯片工作状态）
- 焊台、焊锡、吸锡器
- 替换元件（TOP223Y、快恢复二极管、电解电容、光耦等）
- 大功率电阻（用于假负载和放电）
TOP223Y 电源基本工作原理
维修前，理解其工作原理至关重要，一个典型的基于 TOP223Y 的电源电路包括以下几个部分：
- 输入整流滤波电路：将 220V 交流电转换为高压直流电。
- 元件：保险丝、负温度系数热敏电阻、桥式整流堆、高压滤波电容。
- TOPSwitch-II 芯片核心电路：这是电源的大脑。
- 元件：TOP223Y 芯片、源极电阻、漏极钳位电路（RCD 电路或 TVS）。
- 开关变压器：进行能量传递和电压变换。
- 元件：高频变压器（初级、次级、辅助绕组）。
- 输出整流滤波电路：将变压器次级的高频交流电转换为低压直流电。
- 元件：次级快恢复/肖特基二极管、低压滤波电容、输出电感（如果有）。
- 反馈控制电路：稳定输出电压。
- 元件：光耦（如 PC817）、精密稳压源（如 TL431）、分压电阻。
系统性维修步骤（从简到繁）
维修时，遵循“先外后内，先易后难，先静态后动态”的原则。
外观与初步检查
-
目视检查：
- 保险丝：观察保险丝是否熔断，如果玻璃管发黑，说明存在严重短路，如果只是熔断,可能是瞬间浪涌或后级轻微短路。
- 电容：检查是否有鼓包、漏液、炸裂的迹象,这是最常见的故障点之一。
- 元件：检查是否有烧焦、发黑、裂开的元件。
- PCB 板：检查是否有明显的烧毁痕迹、铜箔断裂或短路点。
-
测输入电阻：

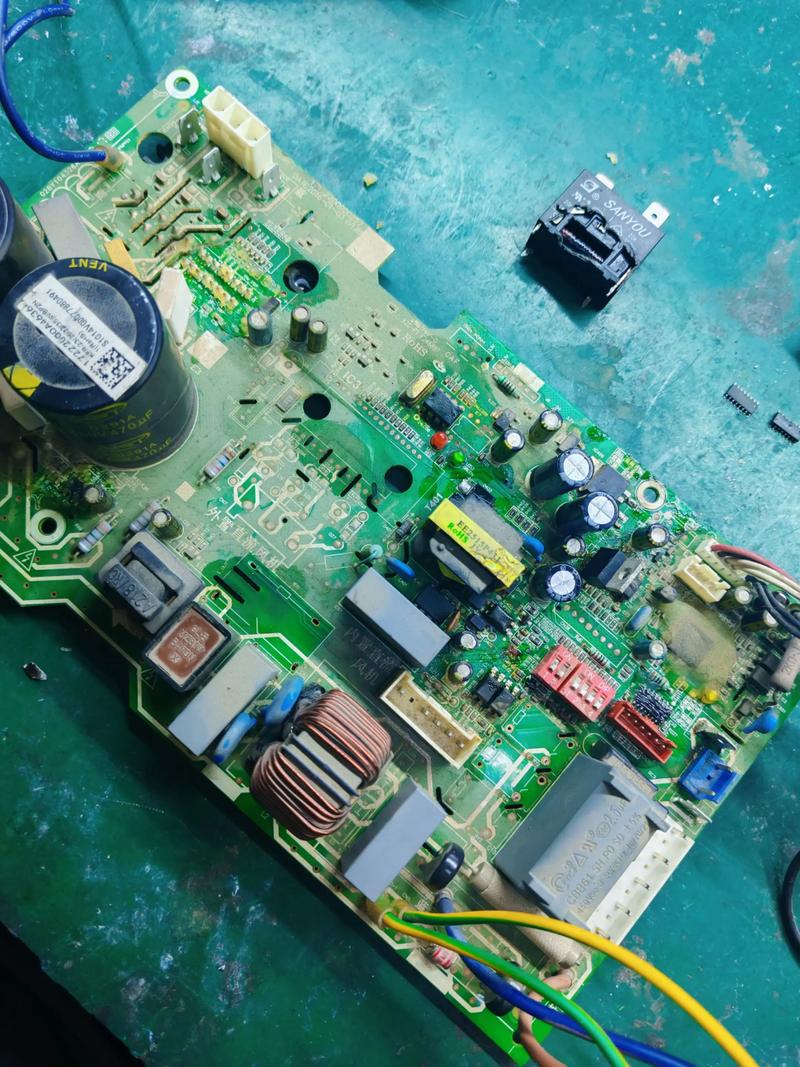

（图片来源网络，侵删）- 断开电源,拔下插头。
- 用万用表 电阻档 测量电源输入插头两端的电阻。
- 正常情况：应有几十到几百千欧的阻值，且表针会有一个充电过程（电容充电）。
- 阻值为 0Ω：说明输入端存在严重短路,通常是整流桥或滤波电容击穿。
- 阻值无穷大：说明保险丝熔断或开路。
排除法定位故障区域
如果输入端正常（保险丝完好，输入电阻正常）,则问题出在电源内部。
-
断开负载：将电源的输出端与所有负载断开，接上一个假负载（一个 10Ω/5W 的电阻，对于 12V 输出电源，假负载功率约为 P=V²/R=144/10=14.4W，需要相应功率的电阻）,这是为了排除负载短路导致电源不工作的可能性。
-
上电测试关键点电压：
-
A. 输入高压端：

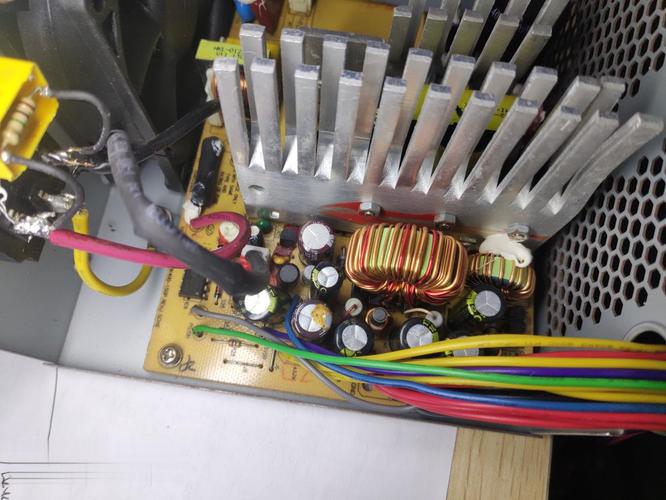

（图片来源网络，侵删）- 测试滤波电容两端（C1）的电压，正常情况下，应有约 300V 左右的直流电压（220V * √2）。
- 如果此电压为 0V：检查保险丝、整流桥、NTC 是否开路。
- 如果此电压偏低且不稳定：检查整流桥是否有二极管特性不良,或滤波电容容量下降。
-
B. TOP223Y 芯片工作状态判断：
- 测量 Vcc 电压：TOP223Y 的 Vcc 引脚（通常为 4 脚）需要工作电压（典型值 5.5V-9V），这个电压通常由变压器的辅助绕组经整流滤波后提供。
- Vcc 电压正常：说明芯片已启动,问题可能在反馈环路或输出端。
- Vcc 电压为 0V：说明芯片未启动，需要检查启动电阻（如果有的话）、辅助绕组及整流滤波电路、TOP223Y 芯片本身是否损坏。
- 测量源极 电阻 电压：源极引脚（通常为 2 脚）通过一个小电阻接地（如 10Ω），测量此电阻上的电压，可以计算出流过芯片的电流。
- 如果电压为 0V：芯片未工作或已损坏。
- 如果电压有跳动或较高：芯片可能在尝试启动，但保护电路动作（如过流、过压）。
- 测量 Vcc 电压：TOP223Y 的 Vcc 引脚（通常为 4 脚）需要工作电压（典型值 5.5V-9V），这个电压通常由变压器的辅助绕组经整流滤波后提供。
-
C. 输出端电压：
- 测试假负载两端的电压。
- 如果电压为 0V：说明电源未启动或反馈环路开路。
- 如果电压远低于正常值（如只有 1-2V）：可能是反馈环路未起作用,或芯片处于打嗝保护状态。
- 如果电压接近输入高压：说明输出整流二极管开路,变压器未工作。
-
重点故障点排查
根据上一步的测量结果,针对性地排查以下常见故障点。
-
TOP223Y 芯片本身损坏
- 判断方法：
- 测量芯片各引脚对地的正反向电阻值，与正常值对比（需要找到同型号好板或 datasheet）。
- Vcc 电压正常，但源极电压为 0，且输出无电压,芯片损坏的可能性很大。
- 如果输入高压正常，但芯片 Vcc 电压异常，且辅助绕组电路也正常,芯片也可能损坏。
- 解决方法：直接更换 TOP223Y 芯片。注意：更换后必须先找到损坏的根本原因,否则新芯片会再次烧毁！
- 判断方法：
-
反馈环路故障（最常见）
- 故障现象：输出电压为 0 或极低，芯片 Vcc 电压可能正常或不正常。
- 排查方法：
- 检查光耦：测量光耦（如 PC817）的初级侧（1、2 脚）是否有电压（通常来自 TL431 的参考电压），次级侧（3、4 脚）在正常工作时应有导通压降（约 0.7-1.2V）,可以用万用表二极管档测量光耦的次级是否导通。
- 检查 TL431：测量 TL431 的 R、A、K 三个引脚电压，正常工作时，K 极电压应很低（接近 0V），R 极电压应为 2.5V，R 极电压不是 2.5V，或 K 极电压不正常，说明 TL431 损坏或其外围分压电阻（连接到输出端的电阻）开路/变值。
- 检查分压电阻：检查连接到输出端的两个串联电阻（R1、R2），它们是否开路或阻值变大，如果这两个电阻开路，反馈信号无法到达 TL431，电源会认为输出电压过低而全力输出,导致过压保护或直接烧毁。
-
输出整流滤波电路故障
- 故障现象：输出电压为 0。
- 排查方法：
- 快恢复二极管/肖特基二极管：用万
