第一部分：安全准备与注意事项

在开始任何维修工作之前,安全是第一位的。

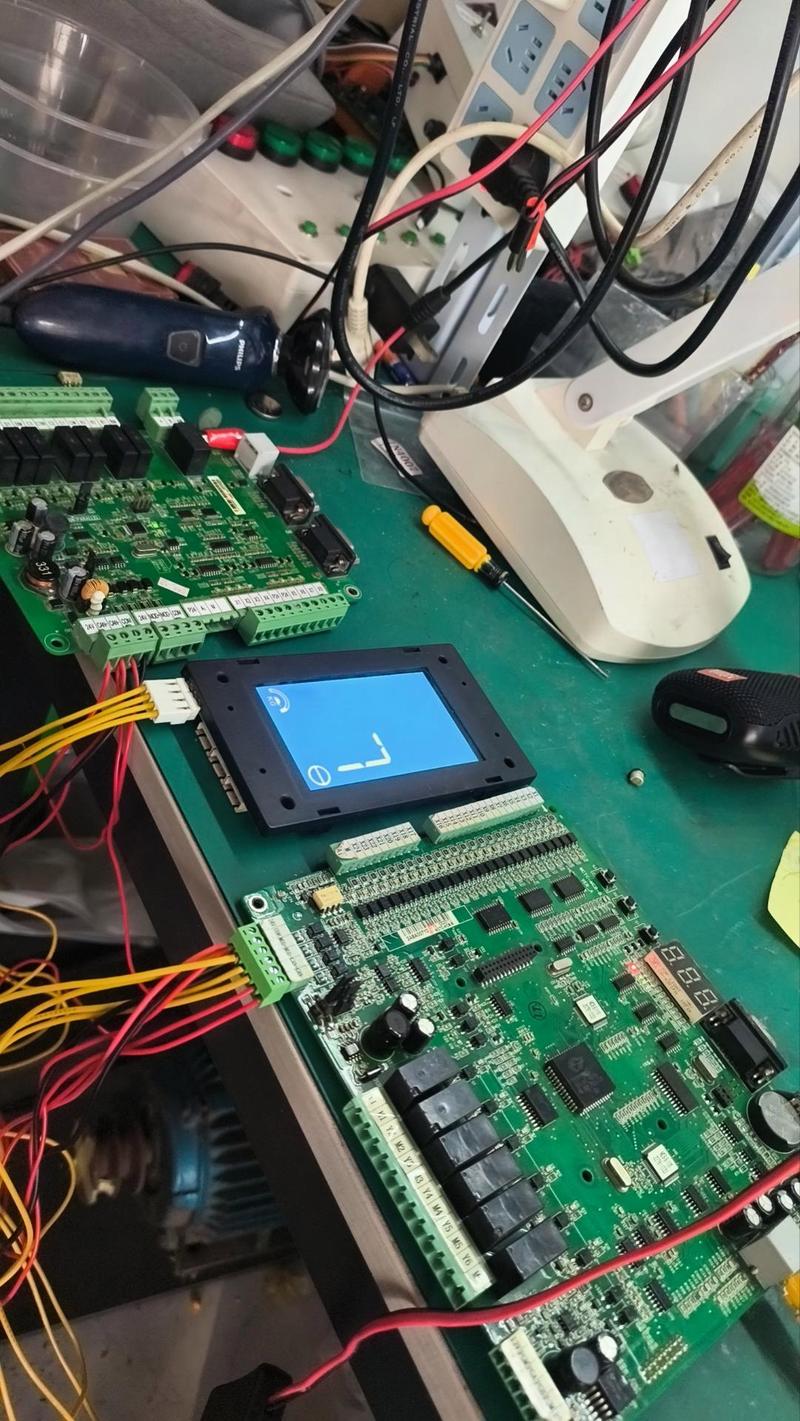

（图片来源网络，侵删）

断电与放电：
- 务必断开主电源（L1/L2/L3/N），并等待至少5-10分钟，让驱动器内部的大容量电容充分放电，可以用万用表测量直流母线电压（P+/N-端），确认电压低于安全值（如36V DC）。
- 断开电机编码器线，防止意外启动或损坏编码器。
- 断开所有外部控制信号线（如控制电源、脉冲/方向、模拟量等）。
个人防护：
- 佩戴防静电手环,防止静电敏感元件（如CMOS芯片、CPU、存储器）被击穿。
- 佩戴绝缘手套和护目镜。
工具准备：
- 基础工具：螺丝刀、镊子、吸锡器、焊台、热风枪、放大镜。
- 测量工具：万用表（电压、电阻、二极管档）、示波器（至关重要，用于观察信号波形）、逻辑分析仪（可选，用于分析数字通信）。
- 配件：备用保险丝、同型号或参数相近的元器件（如电容、二极管、三极管、IGBT模块等）。

维修遵循“先外后内、先易后难、先电源后信号”的原则。

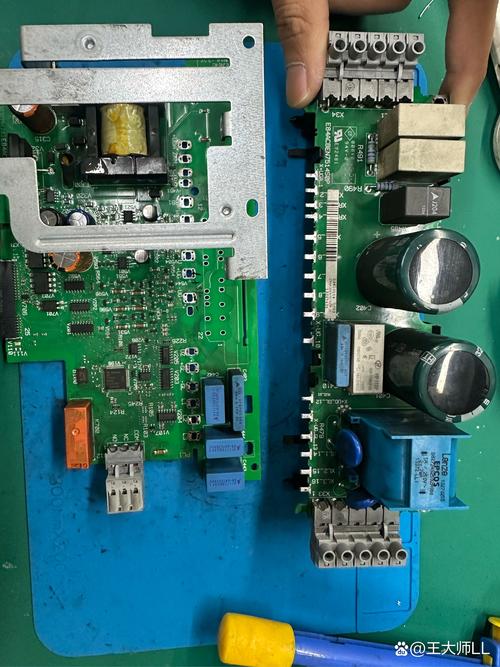

（图片来源网络，侵删）

这是最直接、成本最低的方法。

检查外观：
- 烧焦痕迹：仔细闻一下是否有烧焦的异味，观察PCB板上是否有发黑、变色的区域，这通常是严重短路或过流的迹象。
- 元器件炸裂/鼓包：检查电容（特别是电解电容）、二极管、IGBT模块等是否有物理损坏、漏液或鼓包。
- 虚焊/冷焊：检查功率器件（IGBT）、驱动IC、变压器、接线端子等大电流、大功率元件的焊点是否有裂纹、光泽不均或脱落的情况。
- 异物：检查PCB板上是否有导电异物（如金属碎屑、虫子）。
测量保险丝：
- 驱动器输入端的保险丝是第一道防线,如果保险丝熔断，绝对不能直接更换新的就通电！这表明后级电路存在严重短路。
- 必须对保险丝之后的电路进行排查,找到短路点。

电源电路是驱动器工作的基础,通常分为开关电源和辅助电源。

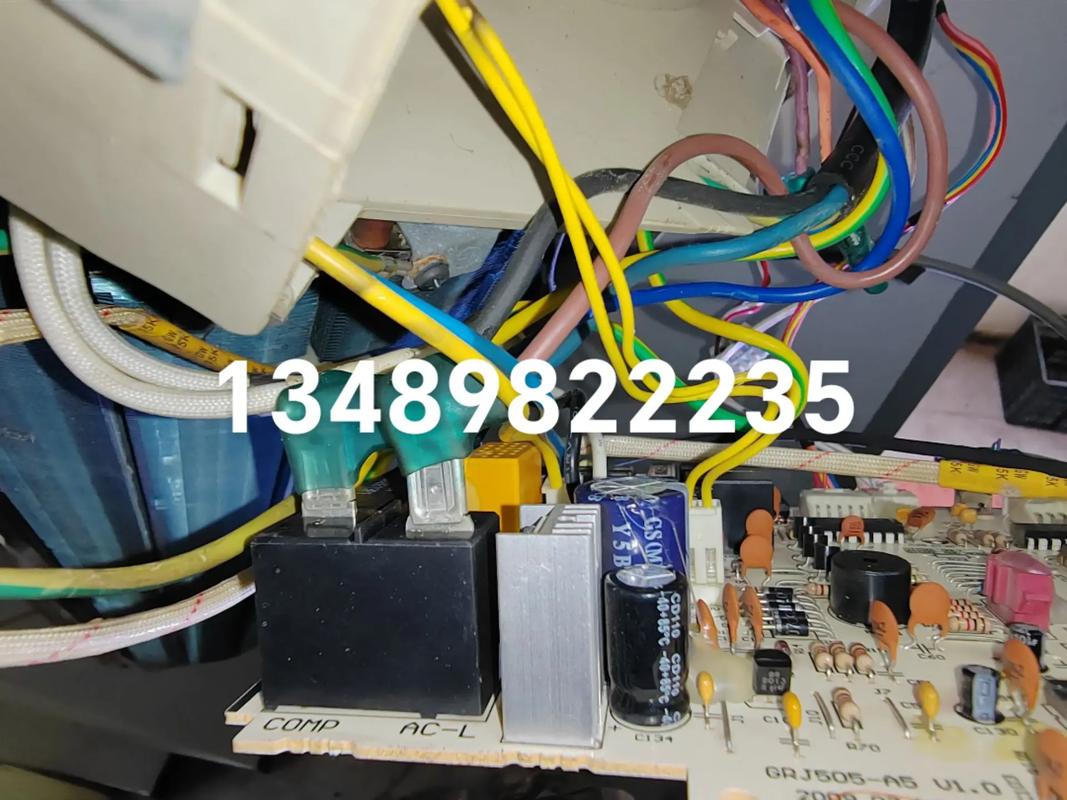

（图片来源网络，侵删）

主电源输入：

用万用表测量输入端子L1/L2/L3和N之间的电阻，检查是否存在相间短路或对地短路，正常情况下应有较高的阻值。
开关电源（SMPS）：
- 目标：为控制板上的CPU、风扇、继电器、传感器等提供低压直流电（如+5V, +12V, +24V）。
- 检查方法：
  - 测量输出电压：在驱动器通电（注意安全！）后，测量开关电源的各路输出电压是否正常，参考TND-3000的维修手册或原理图。
  - 关键测试点：
    - PWM控制芯片：如UC384X系列等，检查其供电脚（VCC）、反馈脚（FB/Comp）、输出脚（Output）的电压波形。
    - 变压器：初级和次级线圈是否开路或短路。
    - 整流滤波电路：检查输出端的二极管和电容，电容是易损件，用万用表电容档或替换法检查其容量和ESR（等效串联电阻）。
  - 常见故障：输出电压异常（过高、过低、无输出），通常由PWM芯片损坏、反馈回路问题、或输出电容失效引起。
驱动电源：
- 目标：为IGBT的驱动电路提供隔离的、稳定的电源（如+15V/-8V），这是IGBT能正常开通和关断的关键。
- 检查方法：
  - 用万用表测量驱动IC（如TLP系列光耦或专用驱动芯片）的供电脚电压。+15V和-8V必须都存在且稳定。
  - 如果驱动电源异常,IGBT将无法正常工作，可能导致驱动器报警或损坏。

这部分直接关系到电机的驱动能力,危险性较高。

IGBT模块检查：
- 静态测量：断电后，用万用表的二极管档测量IGBT三个极（G, C, E）之间的特性。
  - 正常情况下,G-E、G-C之间应是一个PN结的特性（类似二极管）。
  - C-E之间在未触发时应是高阻态。
  - 注意：有些IGBT模块内置有续流二极管，测量结果会与标准MOSFET不同，需参考具体型号。
- 动态测量：如果静态测量正常，但驱动器仍报过流，可能是IGBT在动态过程中性能不良，需要用示波器观察其开关波形或在负载下测试，这比较复杂。
- 常见故障：击穿短路（C-E或C-E对地短路），导致保险丝熔断。
直流母线：

检查母线上的大电解电容是否有鼓包、漏液，用万用表测量其容量和是否漏电。

如果电源和功率回路都正常,但驱动器仍然不工作或功能异常，就需要检查这部分。

CPU与外围电路：
- 检查复位电路：CPU的复位引脚电压是否正常。
- 检查晶振：用示波器测量CPU的晶振引脚，是否有起振波形，这是CPU工作的基本条件。
- 检查存储器：如果参数丢失或程序混乱，可能是存储器芯片（如EEPROM）或其供电线路问题。
输入/输出信号接口：
- 控制电源：检查外部控制端子（如CN1）的+24V是否正常接入。
- 信号检查：
  - 模拟量：用万用表或示波器检查模拟量输入（如速度、转矩指令）的电压值是否正确。
  - 脉冲/方向：用示波器检查脉冲（PULS+）和方向（SIGN+）信号的波形、频率和电平。
  - 通信：如果使用通信控制（如CANopen, Modbus），检查通信线（如CANH/CANL）的波形和电平，以及终端电阻是否正常。
保护电路：
- 驱动器有过流、过压、过热、过载等多种保护，当报特定故障时，应重点检查对应的检测电路。
- 例如：报过流（AL.01），重点检查电流检测电路（霍尔传感器或采样电阻及其放大电路）和驱动光耦。

开机无显示，风扇不转：
- 大概率是开关电源问题，检查保险丝、PWM芯片、变压器、输出电容。
- CPU或晶振故障也可能导致此现象,但相对较少。
开机显示报警，如“AL.01 过流”：
- 最常见：IGBT模块击穿短路。
- 其次：电流检测电路故障（霍尔传感器坏、采样电阻虚焊、运放坏）。
- 驱动电路问题：驱动光耦损坏、驱动电源异常（+15V/-8V丢失）。
驱动器无输出，电机不转，但面板显示正常：
- 检查脉冲/方向信号是否正确输入。
- 检查使能信号（Enable）是否有效。
- 检查CPU输出的PWM信号到驱动板的通路是否正常（需要示波器追踪信号）。
- 驱动板上的光耦或驱动IC可能损坏。
参数丢失：

检查参数存储芯片（通常是一片24CXX
