维修CRT电视电源，需要具备一定的电子基础，包括认识元器件、会使用万用表，并了解基本的工作原理。请务必注意安全！ CRT电视即使断电后，滤波电容中仍可能储存有高压电,触碰非常危险。

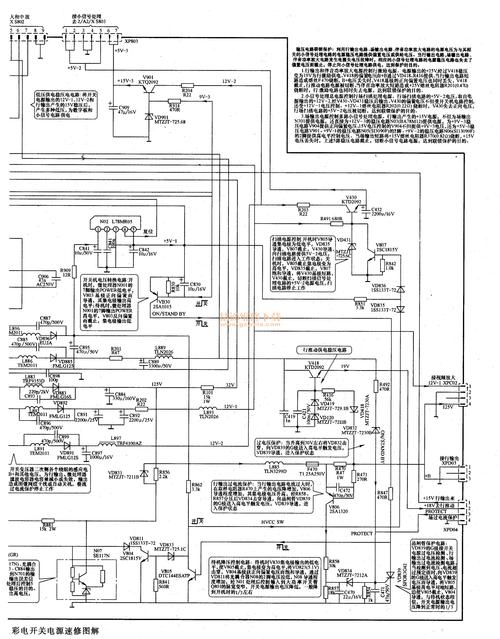

（图片来源网络，侵删）

下面我将为您详细梳理海信TF2111H电源的维修思路、常见故障和检修步骤。

电源板基本工作原理简介

海信TF2111H的电源通常采用自激式并联型开关电源,其基本工作流程如下：

输入与滤波：220V交流电通过保险丝、电源开关、抗干扰电路（共模电感、X电容、Y电容）和桥式整流，变成约300V的脉动直流电，再由大容量电解电容滤波,得到约300V的平滑直流电压。
振荡与开关：300V电压一路通过启动电阻给开关管（通常是三极管或场效应管）的基极/栅极提供一个微弱的启动电流，使开关管开始导通，开关管的导通导致开关变压器初级线圈产生感应电动势，这个电动势通过正反馈线圈（或通过其他耦合方式）进一步加强开关管的导通,使其迅速进入饱和状态。
能量储存与释放：开关管饱和导通时，能量从300V电源通过开关变压器初级线圈传递到次级线圈,并在次级线圈的电感中以磁场能量形式储存起来。
截止与输出：通过控制电路（如误差放大、PWM控制）或变压器自身的特性，开关管会退出饱和并截止，开关变压器初级线圈的磁场能量会通过次级线圈释放，并通过次级的整流二极管和滤波电容,输出各个需要的直流电压。
稳压控制：电源的输出电压会通过一个“取样电路”（通常是一个光耦PC817和一个精密稳压源如TL431）进行取样，如果输出电压升高，光耦导通增强，会通过控制电路（如UC3842或自激振荡的反馈绕组）使开关管的导通时间缩短，从而降低输出电压,使其保持稳定。

故障现象	可能的故障点
完全不开机，指示灯不亮	- 保险丝熔断：这是最常见的故障，原因通常是后级电路存在严重短路。
	- 300V滤波电容鼓包或失效
	- 开关管击穿短路
	- 市电输入回路问题（如压敏电阻短路）
	- 电源板无输出（振荡电路停振）
指示灯亮，但无光栅、无图像、无声音	- +B（主电压）无输出或严重偏低：这是最核心的问题。
	- 行扫描电路故障：行管击穿、行输出变压器损坏、偏转线圈问题等。
	- 视放电路故障：导致显像管阴极电压异常，但通常+B是正常的。
	- 微处理器工作异常：虽然指示灯亮，但未发出开机指令。
有图像，但图像扭曲、拉丝、S形失真	- +12V或+8V滤波电容失效（容量下降）
	- 开关电源的稳压环路不良
	- 行扫描电路供电滤波不良
光栅亮度过高或过低，图像失真	- +B电压偏高或偏低：通常是稳压环路故障。
	- 光栅/几何校正电路故障

准备工作：

检查保险丝：

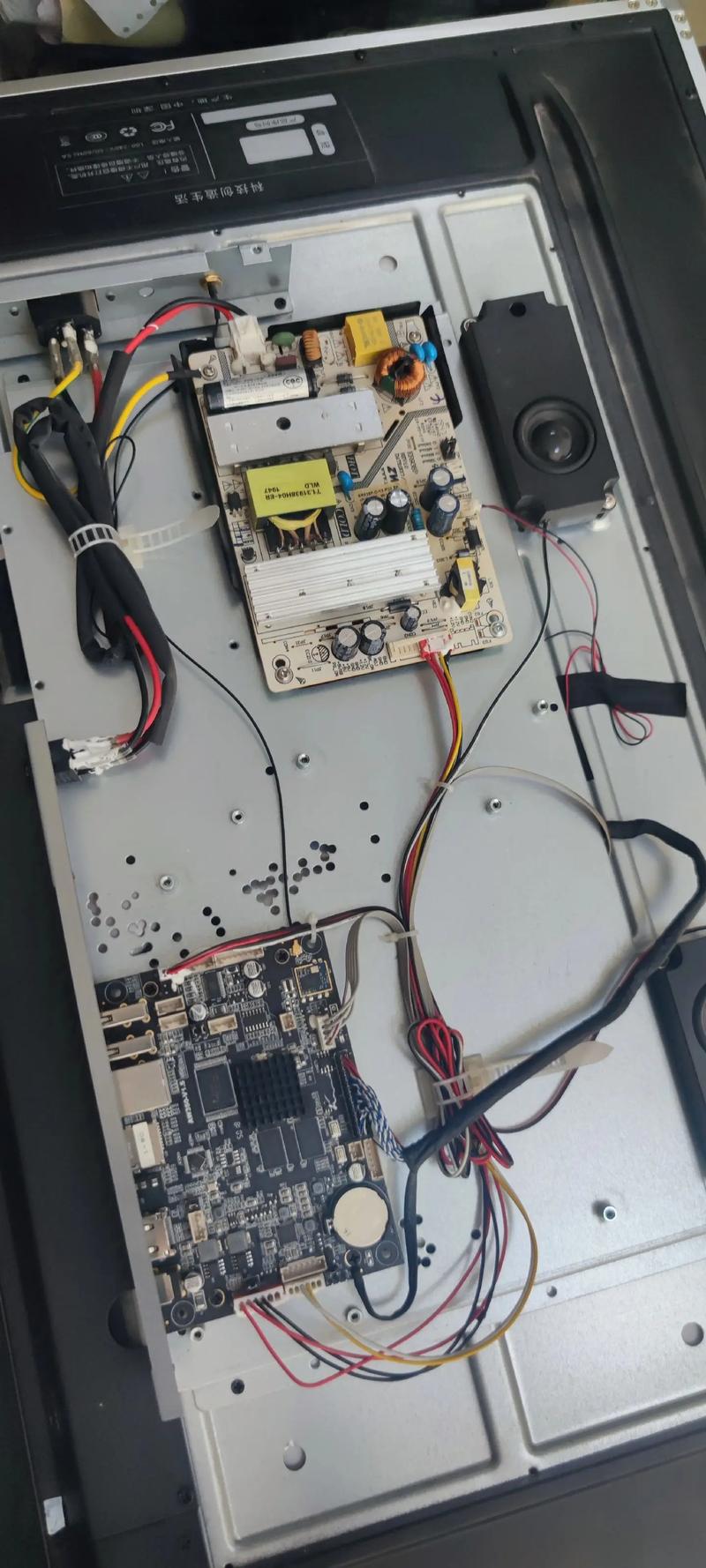

（图片来源网络，侵删）
- 如果保险丝熔断且发黑：说明后级存在严重短路，不要直接更换保险丝,必须找到短路点。
- 如果保险丝熔断但透明：可能是瞬间冲击或保险丝质量问题。
- 如果保险丝完好：故障在振荡或控制电路。
检查关键元器件：
- 300V滤波电容：看顶部是否鼓包、漏液,这是常见的老化故障。
- 开关管：看外观是否炸裂、烧焦。
- 整流桥：是否有烧毁痕迹。
- 光耦PC817：表面是否有裂痕。
- 精密稳压源TL431：是否有烧坏迹象。

注意： 在测量前，确保电源板已从主板上断开,只接通市电。

测量300V电压：
- 在大滤波电容（通常是470μF/400V）的正负极上测量。
- 正常值：约300V DC。
- 如果无300V电压：检查保险丝、市电输入回路、整流桥,重点排查保险丝是否熔断。
测量开关管各极电压：

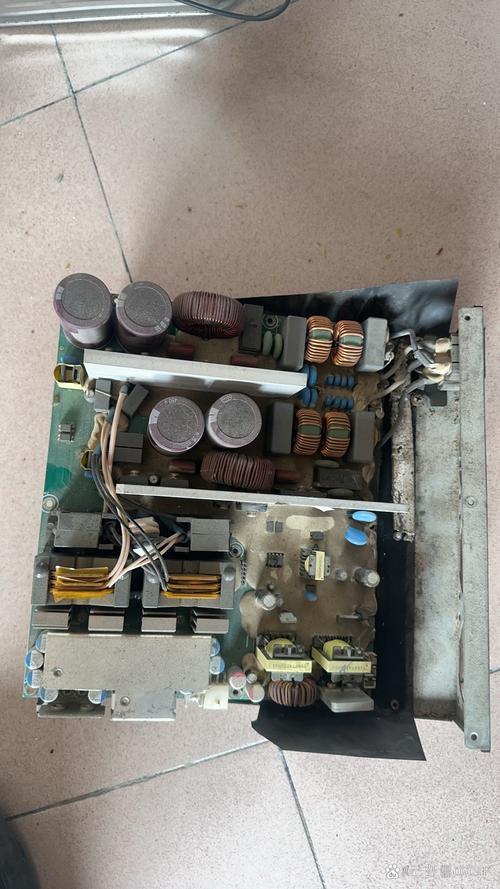

（图片来源网络，侵删）
- 以常见的NPN型三极管（如2SC5144）为例：
  - 集电极：应有约300V电压。
  - 基极：应有微弱的启动电压（约0.6V-0.7V）或脉冲电压。
  - 发射极：通常接地,为0V。
- 如果集电极无300V：检查300V供电线路。
- 如果基极无电压：检查启动电阻是否开路。
- 如果开关管击穿（C-E间电阻为0）：这是常见故障，更换开关管后，必须查明导致其击穿的原因，否则会再次烧毁，常见原因有：
  - 尖峰吸收电路（RCD电路）的电阻、电容或二极管失效。
  - 稳压环路失控，导致+B电压过高,烧毁开关管。
  - 开关变压器短路。
测量各组输出电压：
- 如果电源能启动，在电源板的输出端测量各组电压，如+B（约115-130V，视机型而定）、+12V、+5V等。
- 如果无输出：说明电源未起振，重点检查：
  - 启动电路：启动电阻是否开路。
  - 正反馈电路：正反馈电阻、电容是否开路。
  - 开关管本身是否损坏。
  - 保护电路是否误动作。

假负载法：
- 当电源板能输出+B电压（如120V）时，为了安全测试，可以不接主板，而是用一个大功率水泥电阻（如220Ω/50W）作为假负载接在+B输出端和地之间。
- 然后通电测量电压是否稳定，如果电压稳定，说明电源板基本正常，问题在主板，如果电压仍然异常,则故障在电源板本身。
示波器法：

如果有示波器，可以观察开关管基极的驱动波形和集电极的波形，正常的波形是周期性的脉冲，波形异常或没有波形,可以精确定位振荡电路的问题。
逐一排查法：
- 对于保险丝熔断：用万用表二极管档测量开关管C-E、整流桥交流输入/输出端、滤波电容是否短路,找到短路元件更换。
- 对于电源不振荡：检查启动电阻、正反馈电路的电阻和电容,更换可疑元件。
- 对于电压不稳或过高：重点检查稳压环路，测量光耦PC817的1、2脚和3、4脚是否导通，测量TL431的R、A、K脚电压是否正常,更换光耦和TL431是常见的维修手段。
