什么是PTN？
我们可以用一个简单的比喻来理解PTN：
- 传统SDH/MSTP网络：就像一条条专用铁路专线，每个业务（如E1电路）都有自己固定的轨道和车厢，非常稳定可靠，但资源利用率低，灵活性差，如果想增加新的业务,就得铺设新的铁轨。
- PTN网络：就像一个现代化的高速公路系统，所有业务（数据包）都像汽车一样，在统一的公路（PTN网络）上行驶，每辆汽车（数据包）都有明确的目的地地址（标签），通过高速公路的收费站（交换节点）时，根据地址进行快速分流，高效地驶向目的地，它既保证了高速公路的稳定性和秩序（类似SDH的可靠性），又提供了极高的灵活性和带宽利用率（类似IP网的灵活性）。
核心定义： PTN是一种基于分组交换（Packet Switching）和标签转发（Label Switching）技术，能够提供确定性、可管理的电信级分组传送网络，它融合了传统SDH/MSTP网络的高可靠性、高安全性、强大的OAM（操作、管理、维护）能力和以太网/IP网的低成本、高带宽、灵活统计复用的优点。
PTN的核心技术原理
PTN的技术原理主要建立在以下几个关键技术之上：
核心技术：MPLS（多协议标签交换）
这是PTN的灵魂，MPLS是一种“2.5层”的转发技术，它在二层（数据链路层）和三层（网络层）之间引入了一个“标签交换层”。
-
工作流程：
（图片来源网络，侵删）- 入节点（Ingress）：当数据包进入PTN网络时，边缘设备会分析其IP地址或MAC地址，为其打上一个固定长度的“标签”（Label），这个标签就像一个“路条”,指明了数据包在PTN网络内部的转发路径。
- 核心节点（Core）：网络中间的PTN设备不再复杂地查看IP头或MAC头，而是仅仅根据数据包携带的“标签”，在一张预先建立的“标签转发表”（LSP - Label Switched Path）中快速查找下一跳，这个过程是硬件级的,速度极快。
- 出节点（Egress）：当数据包到达网络边缘，准备离开PTN网络时，设备会“弹出”标签，恢复成原始的数据包,再根据目标地址进行最终转发。
-
优势：
- 高速转发：基于标签的查表比基于IP地址的查表简单得多，非常适合硬件ASIC实现,保证了线速转发。
- 流量工程：可以预先规划好LSP路径，实现流量负载均衡、避免拥塞和绕开故障链路。
- 服务质量保障：可以为不同的LSP分配不同的优先级和带宽资源,实现差异化服务。
关键技术：PWE3（伪线仿真）
PWE3是PTN实现“多业务承载”的核心，它的作用是在一个分组网络上，为不同类型的“客户业务”（如TDM、ATM、以太网）仿真出一条点对点的、透明的“虚拟专线”。
-
工作流程：
- PTN网络的两端设备分别作为“伪线”的入口和出口。
- 入口设备将客户业务（例如一个E1信号）进行“封装”（Encapsulation），将其打包成PTN网络能够识别的分组格式（如MPLS报文）。
- 这个封装后的分组通过MPLS隧道穿过PTN网络。
- 出口设备收到分组后，进行“解封装”（Decapsulation），还原成原始的E1信号,交给客户设备。
-
优势：
（图片来源网络，侵删）- 业务无关性：底层PTN网络完全不需要关心承载的是什么业务，它只负责高效、可靠地传输分组，这使得PTN成为一个统一的、多业务的传送平台。
- 无缝兼容：可以让现有的TDM、ATM等传统业务“无缝”地运行在全新的分组网络上,保护了运营商的现有投资。
技术基础：面向连接的OAM（Operation, Administration, and Maintenance）
PTN继承了SDH的“血脉”，拥有强大而精细的OAM能力,这是它与普通以太网交换机的根本区别。
- OAM的作用：
- 故障检测：能够实时监控链路和伪线的状态，快速检测到信号劣化、链路中断、丢包、时延等问题。
- 故障定位：通过环回、测试等机制，可以精确定位故障发生的具体位置（哪个节点、哪条链路）。
- 性能监控：持续监控业务的性能指标，如时延、抖动、丢包率等,确保服务质量。
- 实现方式：
- 对于TDM业务（通过PWE3封装），PTN使用ITU-T Y.1711等OAM协议，提供类似SDH的“心跳”和“远端缺陷指示”功能。
- 对于以太网业务，PTN使用IEEE 802.3ah (OAM) 和 ITU-T Y.1731 协议,提供端到端的性能和故障监控。
传送平面与控制平面分离
现代PTN网络架构分为两个平面：
- 传送平面：负责实际的数据包转发，由PTN设备（如PTN交换机）和物理链路组成,转发行为由数据平面和控制平面共同决定。
- 控制平面：负责网络的智能化，最主流的技术是GMPLS（通用多协议标签交换）或PCE（路径计算单元）。
- 功能：自动建立和维护MPLS隧道（LSP），实现业务的自动发现、快速保护和恢复、带宽的动态分配等。
- 优势：实现了“按需分配”和“自动开通”，大大简化了网络运维,提高了资源利用效率。
PTN的主要应用场景
PTN凭借其独特的技术优势,在多个领域得到了广泛应用。

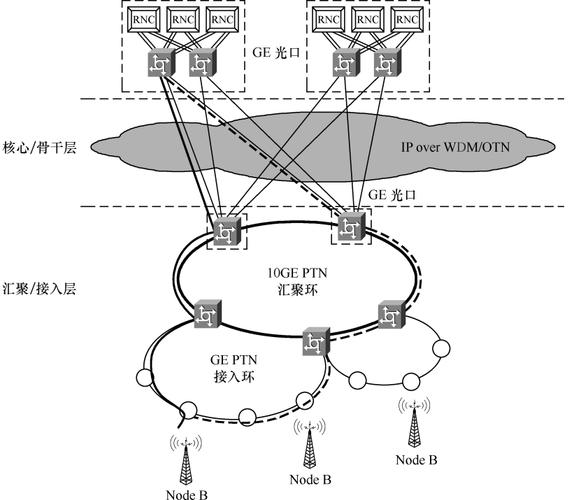

移动承载网（最主要的应用场景）
这是PTN最核心、最成功的应用领域，主要用于承载移动通信网络（2G/3G/4G/5G）的基站回传业务。
- 承载的业务：
- S1/X2接口：4G/5G基站与核心网之间的控制面和用户面数据。
- Iub/Iur接口：3G基站与基站控制器之间的数据。
- Abis/Ater接口：2G基站与基站控制器之间的数据。
- PTN的优势：
- 统一承载：一套PTN网络可以同时承载2G、3G、4G、5G多种业务,避免了多张网络并行的复杂局面。
- 高精度同步：通过IEEE 1588v2（PTP）精密时间协议，可以为基站提供高精度的时钟同步（频率和时间），这是4G/5TDD网络正常工作的基本要求。
- 灵活的QoS：能够为不同业务（如语音、视频、数据）设置不同的优先级和带宽保障，确保关键业务（如语音）的体验。
- 快速保护倒换：可以在50毫秒内完成业务的主备路径切换,满足移动通信业务的高可靠性要求。
企业专线/专线业务
为银行、政府、大型企业等客户提供高质量的数据专线服务。
- 承载的业务：
- 以太网专线：提供点对点或多点的透明以太网连接。
- TDM专线：通过PWE3技术，提供E1、T1等传统电路仿真专线。
- L2VPN/L3VPN：提供虚拟的局域网或路由网络服务。
- PTN的优势：
- 高可靠性和安全性：基于MPLS的隧道隔离和丰富的OAM保障，提供比普通互联网专线更可靠、更安全的连接。
- 带宽灵活可调：可以根据客户需求，提供从2M到10G甚至更高的带宽,并支持带宽的在线升级。
- 成本效益高：相比传统的SDH/MSTP专线,PTN的每兆比特成本更低。
数据中心互联
连接地理上分散的多个数据中心，实现数据同步、备份和灾备。
- 承载的业务：
- 大量的服务器间数据流量。
- 存储区域网络流量。
- PTN的优势：
- 大带宽：PTN设备支持高端口速率（如10G/40G/100G）,满足数据中心间海量数据传输的需求。
- 低时延：优化的转发路径和硬件转发能力,可以有效降低传输时延。
- 流量工程：可以对不同类型的流量（如数据库同步、备份流量）进行精细化的路径规划和带宽管理。
PTN的演进：SPN与SRv6
随着5G和云时代的到来，PTN技术也在不断演进,出现了新的形态。
-
SPN（切片分组网络）：由中国运营商和设备厂商主导提出，是PTN面向5G承载的增强和演进版本，它在PTN的基础上，引入了“硬切片”概念，通过FlexE（灵活以太网）技术，在物理层将带宽切片，为不同业务（如uRLLC、eMBB、mMTC）提供物理隔离的、有严格带宽和时延保障的专用通道,更适合5G的极致需求。
-
SRv6（Segment Routing over IPv6）：这是一种基于源路由的、与MPLS技术平行的新一代网络技术，它使用IPv6报文头中的部分字段作为“段”，来实现类似MPLS的标签转发功能，SRv6被认为是未来网络的核心技术，它简化了网络协议，增强了可编程性，使得网络更加智能和灵活,未来的PTN网络将逐步向基于SRv6的架构演进。
| 特性 | PTN | 传统SDH/MSTP | 普通以太网 |
|---|---|---|---|
| 核心交换 | 分组交换 | 电路交换 | 分组交换 |
| 转发技术 | MPLS标签 | 时隙 | MAC地址 |
| 业务承载 | TDM, ATM, Ethernet | TDM, ATM, Ethernet (低速) | Ethernet |
| QoS保障 | 强大的DiffServ和PWE3 | 固定带宽，强保障 | Best-Effort |
| OAM能力 | 面向连接，电信级 | 面向连接，电信级 | 弱，标准以太网OAM |
| 同步能力 | 支持SyncE, 1588v2 | 支持STM-N同步 | 不支持或支持SyncE |
| 网络扩展 | 灵活，易于扩展 | 节点多时复杂 | 灵活，但广播域问题 |
PTN是电信网络向IP化、分组化演进过程中的一个关键产物，它通过MPLS和PWE3技术，巧妙地解决了传统电路交换网和纯IP以太网在承载电信业务时的痛点，提供了一个集高可靠性、高灵活性、强大OAM和多业务承载能力于一体的统一传送平台，并在移动承载和企业专线领域取得了巨大成功，它将继续朝着SPN和SRv6的方向演进，以更好地适应5G和云时代的需求。
