第一部分：基础知识 - 了解LED电源
在动手维修前，必须先了解你的“对手”。

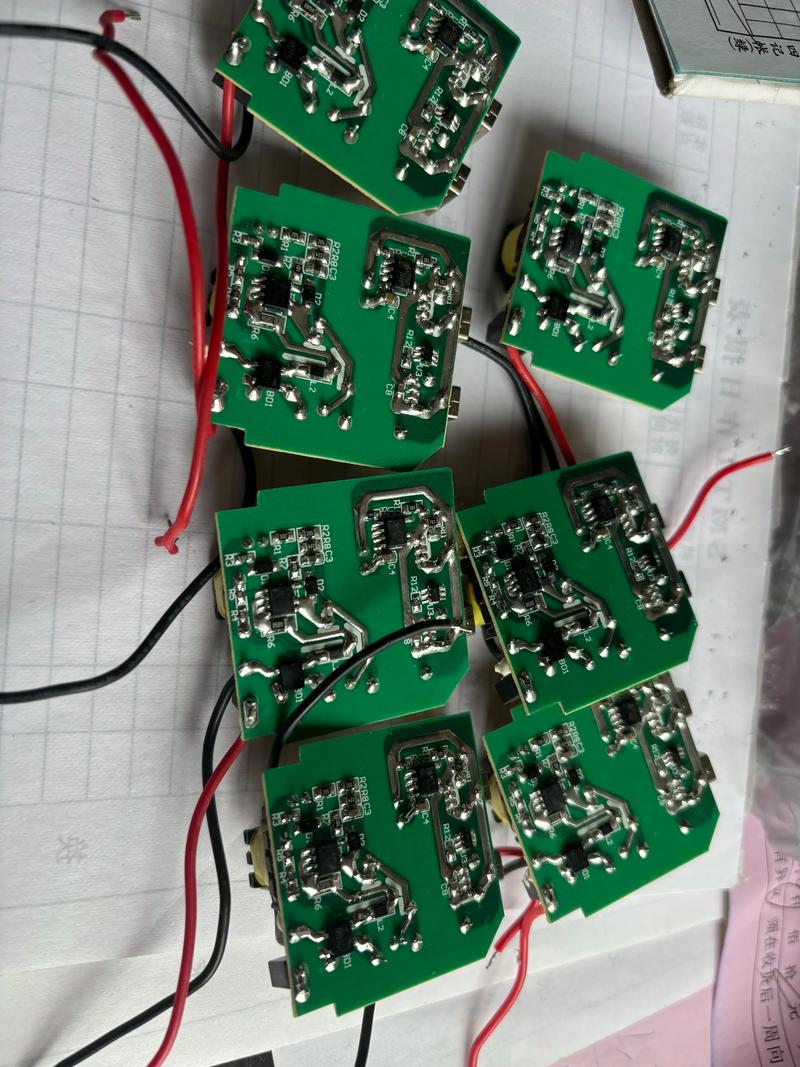

（图片来源网络，侵删）
LED广告屏电源的类型
-
按输出类型分：
- 恒压电源: 输出电压固定，如5V, 12V, 24V，电流随负载（灯板）变化而变化，通常用于小间距、室内屏等单个模组功率不大的场合。
- 恒流电源: 输出电流固定，如350mA, 500mA, 750mA，电压会根据负载（灯板）的串联数量在一定范围内自动调整，这是目前户外广告屏和大部分高清室内屏的主流选择，因为LED灯珠是电流驱动器件，恒流电源能更好地保护灯珠,保证亮度一致性。
-
按尺寸和接口分：
- 插盒电源: 带有AC交流输入和DC直流输出的插头，通常用于小型的、单个模组的屏幕。
- 内置电源: 电源直接安装在箱体内部，通过排线或端子与模组连接,常见于大型户外屏或标准化的租赁屏。
电源的关键参数
- 输入:
AC 100-240V~(宽电压输入,适合全球各地电网) - 输出:
DC 5V/XXA或DC 12V/XXA或DC 32-36V/XXA(恒压) /DC 5-XXV XXA(恒流)- 看懂参数：
32-36V/5A的意思是，输出电压在32V到36V之间可调，最大能提供5A的电流,你需要根据你连接的LED模组的电压需求来选择电源。
- 看懂参数：
电源的构成（简化）
- 输入端: 压敏电阻 (防浪涌)、保险丝、X/Y电容 (滤波)。
- 整流桥: 将220V交流电转换成直流电。
- PFC电路 (功率因数校正): 提高电源效率,减少电网污染。
- 变压器: 进行电压变换和隔离。
- 输出端: 整流二极管、滤波电容、输出电容。
- 控制芯片: 如PWM控制器，负责稳定输出电压/电流。
第二部分：维修流程 - 系统化排查
安全第一！维修前务必断开电源,并等待电容完全放电。
第一步：故障现象分析
这是维修的起点,问清楚问题现象：

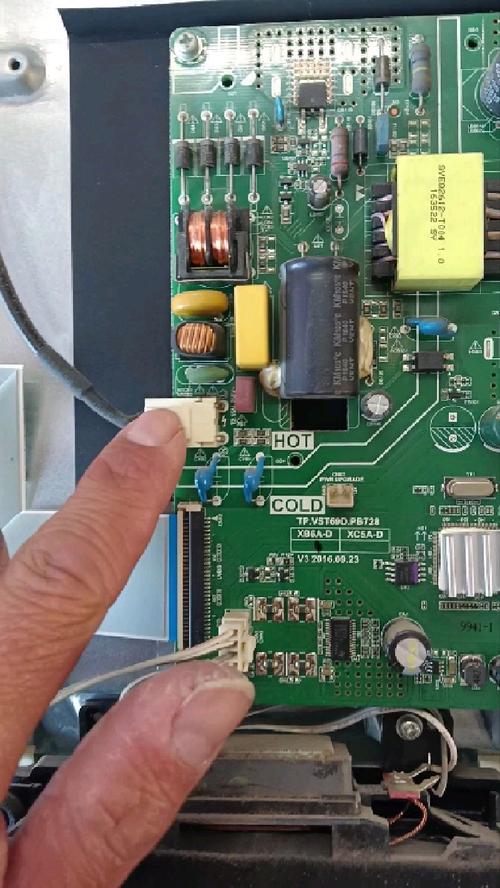

（图片来源网络，侵删）
- 整个屏幕不亮？ 还是部分区域不亮？
- 闪烁？ 还是出现花屏、乱码？
- 有电源指示灯，但屏幕不亮？
- 电源有“滋滋”异响？
- 是突然不亮，还是逐渐变暗后不亮？
第二步：安全准备与初步检查
- 断电： 拔掉电源插头或关闭对应空开。
- 放电： 用一个大功率电阻（如1KΩ/5W）的表笔，去短接电源输入端的大电容正负极，或输出端的大电容正负极,确保没有残余电荷。
- 目视检查：
- 电源外壳： 是否有烧焦、变形、鼓包的痕迹？
- PCB板： 是否有明显的元件烧毁、发黑、炸裂？
- 保险丝： 输入端的保险丝是否熔断？（这是最常见的故障点之一）
第三步：分段测量法（核心步骤）
使用万用表进行测量,这是判断故障点的关键。
测量输入端（AC交流）
- 断开电源与市电的连接。
- 万用表打到电阻档或二极管档。
- 红表笔接电源的L（火线）输入端子，黑表笔接N（零线）输入端子。
- 正常： 会先有一个小电阻值（约几十到几百欧姆），然后电阻值逐渐增大,这是输入滤波电容的充电过程。
- 电阻为0或无穷大： 可能是后级电路有严重短路或开路。
- 保险丝熔断： 重点检查压敏电阻、整流桥、PFC开关管（如MOSFET）是否击穿短路。
测量输出端（DC直流）
- 断开电源与所有负载（LED模组）的连接。 （非常重要！ 空载测量可以判断电源本身好坏,排除负载短路问题）
- 万用表打到直流电压档,量程高于电源标称输出电压。
- 给电源通电（此时是空载状态）。
- 恒压电源： 输出电压应非常接近标称值（如12V）。
- 恒流电源： 空载时，输出电压会略高于标称最高电压（如标称32-36V，空载可能到40V以上），这是正常的,因为没有负载消耗电流。
- 输出电压为0或远低于正常值： 说明电源内部有故障。
判断是电源问题还是负载问题

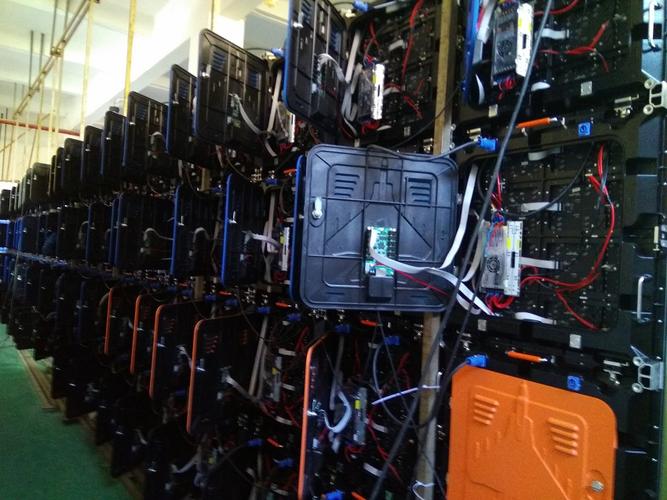

（图片来源网络，侵删）
- 如果电源空载电压正常： 那么问题很可能出在负载（LED模组）上，可能是模组输入端短路，或者模组内部驱动IC、灯珠损坏导致电源保护。
- 如果电源空载电压异常： 那么问题100%在电源本身。
第三部分：常见故障与维修技巧
故障1：整个屏幕区域不亮，电源指示灯也不亮
- 原因分析：
- 市电没通或开关问题。
- 输入端保险丝熔断。
- 电源内部初级电路（整流桥、PFC芯片、变压器初级）开路。
- 维修方法：
- 检查市电和开关。
- 更换同规格、同电流的保险丝。更换后若再次熔断，切勿再换！ 必须找到短路点（如压敏电阻、整流桥、MOSFET）并更换。
- 测量整流桥四个脚是否有短路或开路,更换损坏的整流桥。
- 检查PFC开关管（MOSFET）是否击穿,击穿后通常会导致保险丝熔断。
故障2：整个屏幕区域不亮，但电源指示灯亮
- 原因分析：
- 输出端电压为0或极低（后级电路故障）。
- 输出端电容鼓包、失效。
- 输出端整流二极管开路或短路。
- 负载（LED模组）短路,导致电源进入保护状态。
- 维修方法：
- 断开负载，测量空载电压。
- 如果空载电压正常，说明是负载问题,逐一排查该区域连接的模组。
- 如果空载电压为0，测量输出电容两端电压，如果为0，说明次级整流电路有问题（如整流二极管开路），如果电压正常但无输出,可能是输出电感或PCB断路。
- 更换鼓包或失效的输出电容。
故障3：屏幕闪烁或出现亮线/暗块
- 原因分析：
- 电源输出电压或电流不稳定,纹波过大。
- 某个电源带载能力下降,无法驱动所有模组。
- 某个模组存在虚焊或短路,影响整个供电回路。
- 维修方法：
- 用示波器测量输出端的纹波电压，如果纹波过大,更换输出滤波电容。
- 检查电源是否在满负荷或超负荷工作，如果带载过多,需要增加电源数量或更换功率更大的电源。
- 仔细检查闪烁区域对应的模组，用手按压电源输出端和模组输入端的连接器，看是否接触不良,检查模组本身是否有短路现象。
故障4：电源发出“滋滋”异响
- 原因分析：
- 负载过重或短路： 这是最常见的原因，电源在保护临界点工作，导致变压器“啸叫”。
- 电源内部元件损坏： 如输出滤波电容失效，导致滤波效果差，电流波动大,变压器工作不稳定。
- 维修方法：
- 立即断电！ 长期啸叫会烧毁电源。
- 断开所有负载，空载通电。 如果不叫了，说明是负载问题,检查短路或过载的模组。
- 如果空载仍然叫，说明电源内部故障，重点检查输出电容是否失效（用万用表电容档测容量，或用代换法）。
第四部分：维修工具与备件
- 必备工具：
- 数字万用表： 测量电压、电阻、通断。
- 螺丝刀、镊子、尖嘴钳： 拆卸和焊接。
- 电烙铁和吸锡器： 拆卸和焊接元件。
- 松香和焊锡丝： 助焊和焊接。
- 推荐工具：
- 可调直流稳压电源： 可以模拟市电,方便安全地测试维修好的电源。
- 示波器： 专业级工具，用于观察电压波形和纹波,精准定位问题。
- 常用备件：
- 保险丝（多种规格）
- 整流桥
- 输入/输出电解电容（注意耐压和容量）
- 压敏电阻
- 稳压二极管
- 开关MOSFET管
- PWM控制器芯片
第五部分：安全注意事项与建议
- 安全第一！ LED广告屏电源涉及高压，非专业人员请勿轻易尝试，操作前务必断电、放电。
- 防静电： 维修精密电子元件时，佩戴防静电手环,防止静电击穿芯片。
- 使用原厂或高质量配件： 尤其是电容，质量差的电容是电源故障的“重灾区”。
- 做好标记： 拆卸前对连接线、接口做好标记,避免装回时出错。
- 无法判断时，寻求专业帮助： 如果经过以上步骤仍无法解决，或者对高压电路感到恐惧，最好的办法是联系LED屏的供应商或专业的维修服务公司,他们有更专业的设备和技术。
希望这份详细的指南能对您有所帮助！维修是一个需要耐心和经验积累的过程，多看、多测、多思考,您会越来越熟练。
