锡焊接五步法核心思想
五步法将一次完整的焊接分解为五个连续的动作，强调的是“先加热，后送锡”以及“同时撤离，先后撤”的原则。

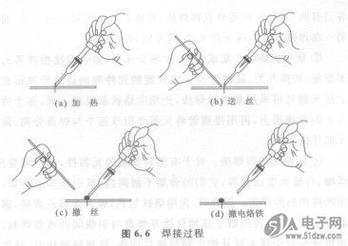

（图片来源网络，侵删）
五步法图解详解
我们以焊接一个元器件的引脚到电路板上为例,来一步步分解这个过程。
第一步：准备与定位
目标： 准备好所有工具和材料,并将电烙铁和焊锡丝放置在最佳位置。
操作要点：
- 清洁： 确保电烙铁头是干净的，并且在焊前已经上锡（镀上一层焊锡），如果烙铁头发黑,可以用湿润的专用海绵或钢丝擦擦净。
- 定位： 用电烙铁头同时接触焊盘和元器件引脚，将它们稳定地固定在预定位置，这是加热的第一步,也是为后续加热做准备。
- 送丝准备： 将焊锡丝的末端以大约45度角送到焊盘与引脚的连接处，但此时不要接触烙铁头。
图解说明：

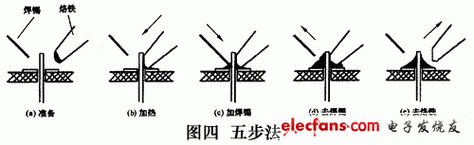

（图片来源网络，侵删）
- 烙铁头（左侧）同时接触焊盘和引脚。
- 焊锡丝（右侧）已经准备就绪,待命。
常见错误： 烙铁头只接触了引脚或只接触了焊盘,导致加热不均匀。
第二步：加热
目标： 对焊点进行充分、均匀的加热,使其达到焊接所需的温度。
操作要点：
- 持续加热： 保持第一步的姿势,稳定地给焊点加热。
- 时间控制： 加热时间通常在 2-3秒 左右，具体时间取决于烙铁功率、焊点大小和散热情况。
- 判断温度： 当焊盘和引脚都明显变热（可以感觉到热量传递），并且焊锡丝靠近时能熔化,说明温度已经足够。
图解说明：

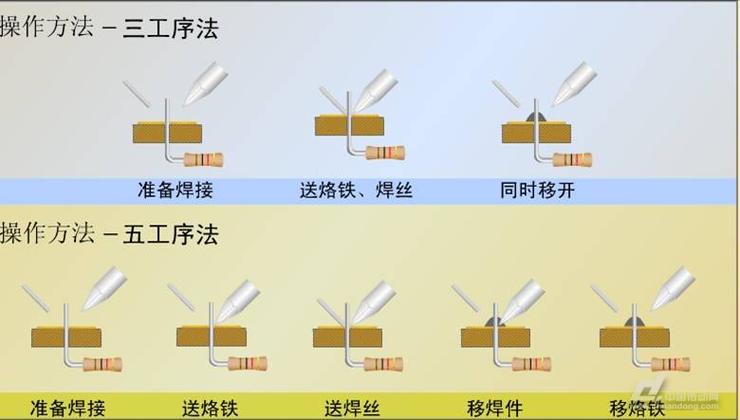

（图片来源网络，侵删）
- 烙铁头持续稳定地接触焊点,热量正在传递。
- 焊锡丝还未接触焊点,只是处于待命状态。
常见错误： 加热时间过长，会损坏元器件或电路板；加热时间过短，温度不够,导致无法形成良好焊点。
第三步：送锡
目标： 当焊点达到合适温度后，送入焊锡,使其熔化并填充焊缝。
操作要点：
- 时机： 在焊点被充分加热后，将焊锡丝送到焊盘与引脚的侧面,而不是直接送到烙铁头上。
- 熔化： 焊锡会借助烙铁的热量迅速熔化，并像液体一样流向焊盘和引脚之间的缝隙,形成光滑的焊点。
- 用量控制： 送入适量的焊锡，当焊锡的量足以形成一个饱满、光滑的焊点（像一个小山丘或火山口）时，即可停止送丝，通常在 1-2秒 内完成。
图解说明：
- 焊锡丝接触到热焊点,瞬间熔化。
- 熔化的焊锡在表面张力的作用下,均匀地包裹住引脚和焊盘。
常见错误：
- 将焊锡送到烙铁头上： 这样热量会被焊锡大量带走，导致烙铁温度下降，无法有效加热焊点，形成“冷焊”。
- 送锡量过多： 容易造成焊桥,使相邻引脚短路。
第四步：撤离焊锡
目标： 在焊点形成后，先撤离焊锡丝,让焊点自然凝固成型。
操作要点：
- 先撤丝： 当看到适量的焊锡已经熔化并填满焊缝后，立刻移开焊锡丝。
- 保持加热： 在撤离焊锡丝的同时，继续保持烙铁头对焊点的加热状态大约 1秒。
- 作用： 这一步是为了让熔化的焊锡有足够的时间流动和浸润，确保焊点内部完全合金化,结构更牢固。
图解说明：
- 焊锡丝已经撤离,但烙铁头仍在加热。
- 熔融的焊锡在表面张力作用下,即将形成完美的焊点轮廓。
常见错误： 与烙铁头同时撤离，导致焊点在凝固前被扰动，形成结晶粗糙、无光泽的“虚焊”或“冷焊”。
第五步：撤离烙铁
目标： 让焊点在静止状态下自然冷却凝固,完成整个焊接过程。
操作要点：
- 平稳撤离： 保持烙铁头的位置不动，然后沿着引脚或焊盘的切线方向平稳、迅速地移开。
- 静止冷却： 绝对不要在焊点未凝固前去晃动或触碰元器件引脚，必须等待焊点完全冷却、固化。
- 完成： 焊点冷却后，会形成一个表面光滑、呈圆锥形、有金属光泽的完美焊点。
图解说明：
- 烙铁头已撤离,焊点开始冷却。
- 一个理想的焊点已经形成，焊料均匀地覆盖在焊盘上,并完全包裹住引脚。
常见错误： 在焊点冷却前移动元器件,导致焊点开裂或虚焊。
五步法口诀
为了方便记忆,可以将五步法总结为一句口诀：
一烙二热三上锡， 先撤锡来后撤铁。
或者更详细的：
定位加热送锡丝， 先撤锡丝后撤铁。 冷却成型莫晃动， 光亮饱满好焊点。
掌握这五步法，并通过反复练习，您就能稳定地生产出高质量的焊点了，焊接是一门实践性很强的技术,多练是提高水平的唯一捷径。
