第一步：安全准备与初步检查
在进行任何维修操作之前,安全永远是第一位的。

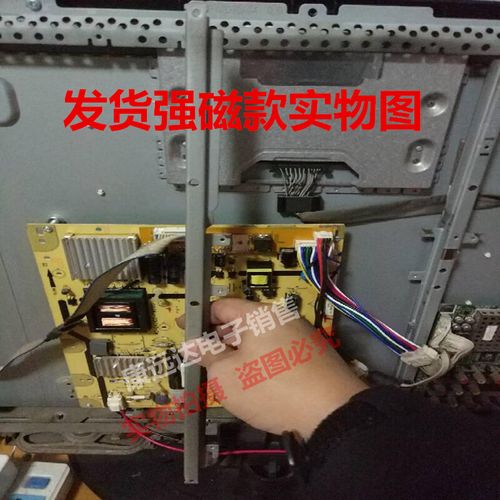

（图片来源网络，侵删）
-
断电与放电：
- 将电视电源线拔下。
- 拆开电视后盖,找到主板。
- 主板上通常有大容量的滤波电容（如1000uF/400V），即使断电后，里面仍可能存有高压电，务必使用带绝缘手柄的螺丝刀或专用放电工具，将这些电容的引脚短接,进行放电。
-
工具准备：
- 基础工具： 十字/一字螺丝刀、镊子、防静电手环。
- 测量工具： 万用表（必备）、示波器（高级，非必需但有帮助）。
- 焊接工具： 恒温烙铁（推荐）、焊台、吸锡器、焊锡丝、松香、助焊剂。
- 其他： 放大镜、酒精、棉签、小刷子。
-
清洁主板：
- 用小刷子和吹气球（或压缩空气罐）清除主板上的灰尘。
- 用棉签蘸取少量酒精，轻轻擦拭CPU、电源管理芯片、电源MOS管等主要芯片的引脚和周围的电路板，很多故障是由灰尘、油污或氧化引起的简单问题。
第二步：常见故障与维修思路
BN44-00214A主板上的故障点相对集中，我们可以按照“先易后难、先外后内”的原则进行排查。
（图片来源网络，侵删）
故障现象一：指示灯不亮，电视完全无反应（“死机”）
这是最常见的故障,通常由电源部分或系统供电部分引起。
维修思路：
-
检查保险丝：
- 这是第一道防线，用万用表的二极管档或电阻档测量保险丝（通常为F801，绿色或方形）是否通断。
- 如果保险丝熔断： 绝对不能直接更换！ 必须先找到导致保险丝熔断的短路元件，否则，换上新的保险丝会立刻再次熔断,甚至烧毁更多元件。
- 排查短路点：
- AC输入部分： 检查压敏电阻（通常标有07D471K等字样）、X电容、共模电感是否击穿短路。
- PFC（功率因数校正）部分： 检查PFC开关管（如STP15N60M2，TO-247封装）、PFC二极管（如STTH8R06）是否击穿短路,这是最常见的短路故障点。
- 主开关电源部分： 检查主电源开关管（如STP12NM60N，TO-220封装）是否击穿短路。
- 处理方法： 找到并更换击穿的元件后,再更换保险丝。
-
检查副电源（+5V_STB Standby Power）：

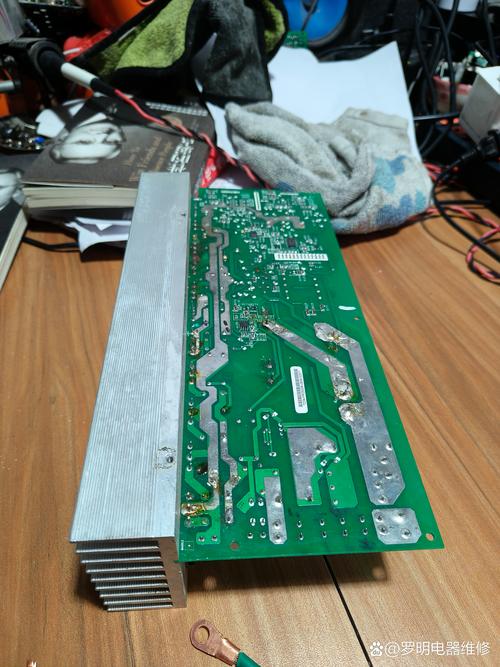

（图片来源网络，侵删）- 如果保险丝完好，但仍然无反应,需要测量副电源输出是否正常。
- 副电源芯片通常是一颗8脚的IC（如NCP1014AP06R或其兼容型号）。
- 测量点： 找到一颗标有 "+5V_STB" 或 "+5VSB" 的测试点，通电（或使用隔离变压器）后测量电压是否为稳定的+5V。
- 如果无+5V输出：
- 检查副电源供电的启动电阻（通常是大阻值，如几百KΩ的电阻）是否开路。
- 检查副电源芯片本身是否损坏。
- 检查副电源输出端的整流二极管（如UF4007）和滤波电容是否短路。
- 5V电压异常（过高、过低或波动）： 说明副电源电路有故障,需要更换相关元件或芯片。
故障现象二：指示灯亮，有声音，但屏幕不亮（“黑屏”）
这种情况说明主板的系统供电和基本控制是正常的,问题通常出在背光驱动或信号处理部分。
维修思路：
-
检查背光驱动板（LED Driver Board）：
- BN44-00214A主板会输出一个高电压（如60-200V）到背光驱动板,为LED灯条供电。
- 测量点： 在主板上找到通往背光板的插座，测量其中一根标有 "V_LED" 或 "VCC" 的线，通电后,用万用表直流电压档测量该点是否有电压输出。
- 如果无V_LED电压输出：
- 检查主板上的背光供电电路，这通常由一颗或几颗MOS管（如STP16NF06L）控制。
- 检查这些MOS管的栅极是否有来自主控芯片（CPU或电源管理芯片）的PWM（脉宽调制）控制信号，这需要用示波器测量，如果没有示波器，可以尝试短接MOS管的G极和S极（操作需谨慎，确认是N沟道MOS），看V_LED电压是否出现，如果出现，说明控制信号有问题,需要往前查CPU或相关驱动电路。
- 如果有V_LED电压输出，但屏幕仍不亮：
- 问题很可能在背光驱动板或LED灯条上。
- 可以将背光板插头拔下，用一个限流电阻（如5W/10kΩ）接到V_LED和GND之间，模拟负载，看电压是否稳定，如果电压恢复正常,说明背光板或灯条存在严重短路。
- 检查LED灯条是否损坏（可以用万用表二极管档逐一测量每个LED珠是否导通）。
-
检查主芯片供电与时钟：
- 如果背光电压正常，但屏幕无任何显示（包括Logo），可能是主控芯片（CPU）没有工作。
- 测量核心供电： CPU、内存芯片、Flash存储芯片等都需要多组精确的电压（如1.2V, 1.8V, 3.3V, 5V等），用万用表测量这些芯片的供电引脚,确保电压正常且稳定。
- 测量复位信号： CPU需要一个有效的复位信号才能启动，测量复位引脚,开机瞬间应有一个低电平到高电平的跳变。
- 测量时钟信号： CPU和内存需要稳定的时钟信号，用示波器测量晶振旁边的两个引脚，应有非常漂亮的正弦波或方波，时钟频率通常是十几或几十MHz，如果无时钟,CPU无法工作。
故障现象三：屏幕出现花屏、闪屏、竖线或图像不稳定
这类故障通常与信号处理、内存或数据传输有关。
维修思路：
- 检查信号输入接口： 检查HDMI、AV等接口是否有虚焊、氧化或损坏。
- 检查内存供电： 内存芯片的供电电压是否稳定、纯净，供电不良会导致数据读写错误,从而产生花屏。
- 检查主芯片虚焊： 这是非常常见的原因！ 由于电视工作环境温度较高，CPU、GPU、北桥/南桥等BGA封装的大芯片可能会因为热胀冷缩导致引脚虚焊。
- 维修方法： BGA返修台（热风枪）进行加焊或植球。
- 操作要点：
- 先给主板均匀涂上助焊剂。
- 使用返修台，按照芯片规格设置好预热区和焊接区的温度曲线（通常预热到150-180℃，焊接区到300-350℃）。
- 用风嘴均匀加热芯片，待焊锡熔化后，用镊子轻轻移动一下芯片，确认是否可以自由活动,说明焊锡已熔化。
- 停止加热,待芯片冷却后自然凝固。
- 如果引脚已经损坏或脱落,需要使用植钢网和锡膏进行重新植球。
第三步：关键元件与芯片位置
- 电源管理芯片： 通常位于电源部分，负责PFC和主/副电源的控制，常见型号如 FA7337MP、NCP1399 等。
- 主控CPU： 一颗大的BGA芯片，型号可能是 S5P6450 或 S5PV210，这是电视的“大脑”。
