60v无刷控制器维修是一项需要结合电子电路知识和实践经验的技术工作,其核心在于通过系统性的检测与排查，定位故障点并进行针对性修复，无刷控制器作为电动车辆（如电动车、电动摩托车）的“大脑”，负责接收指令、控制电机运转，其工作状态直接影响车辆的性能与安全性，以下从常见故障现象、维修工具准备、故障排查流程、典型故障修复及注意事项等方面展开详细说明。

（图片来源网络，侵删）

常见故障现象与初步判断

60v无刷控制器的故障通常表现为电机不转、转速异常、噪音大、无力、仪表盘无显示或指示灯异常等，根据现象可初步判断故障范围：电机完全无反应且仪表无电源指示，可能是控制器供电问题；电机抖动或无力，可能是霍尔元件或相线故障；控制器过热后保护停机，则需检查散热或负载情况，准确的现象描述是维修的第一步，能帮助缩小排查范围。

维修工具与准备工作

维修前需准备以下工具：万用表（用于电压、电阻、通断检测）、示波器（检测信号波形，可选）、电烙铁及焊台（更换元件）、吸锡器（拆焊元件）、螺丝刀、热风枪（拆贴片元件）、替换元件（如MOS管、驱动芯片、电容等）、导线及绝缘胶带，务必断开控制器与电池、电机、转把的连接线，避免短路或触电风险，对于无维修经验的用户，建议先查阅控制器型号对应的电路图，了解各功能模块（电源模块、驱动模块、信号处理模块）的布局。

故障排查流程

电源模块检测

控制器正常工作的前提是供电稳定,使用万用表检测控制器的输入端（通常为粗红色和黑色线）电压，应为60v左右（电池电压），若电压异常，需检查电池及连接线，若供电正常，再检测控制器内部电源转换电路的输出电压，如5v（给霍尔供电）、12v（给驱动芯片供电）等，常见故障点为输入端电容鼓包、虚焊，或稳压芯片（如LM2596、TL431）损坏，可通过测量电容两端电压及稳压芯片引脚电压判断，若输出电压为0或偏低，需更换对应元件。

驱动模块检测

驱动模块是控制器的核心,由MOS管和驱动芯片（如IR2103、IR2110）组成，若电机抖动或无力，可能是MOS管损坏或驱动信号异常，首先断开控制器与电机的相线（通常为黄、绿、蓝三色线），使用万用表二极管档检测MOS管的D、S极间是否击穿（正常情况下，D-S极间正向应有一定压降，反向无穷大），若MOS管击穿，需更换同型号元件（注意功率和耐压参数），若MOS管正常，再用示波器检测驱动芯片的输入端（来自MCU的PWM信号）和输出端（驱动MOS管的信号波形），若无输出波形，可能是驱动芯片损坏或供电异常，需更换驱动芯片。

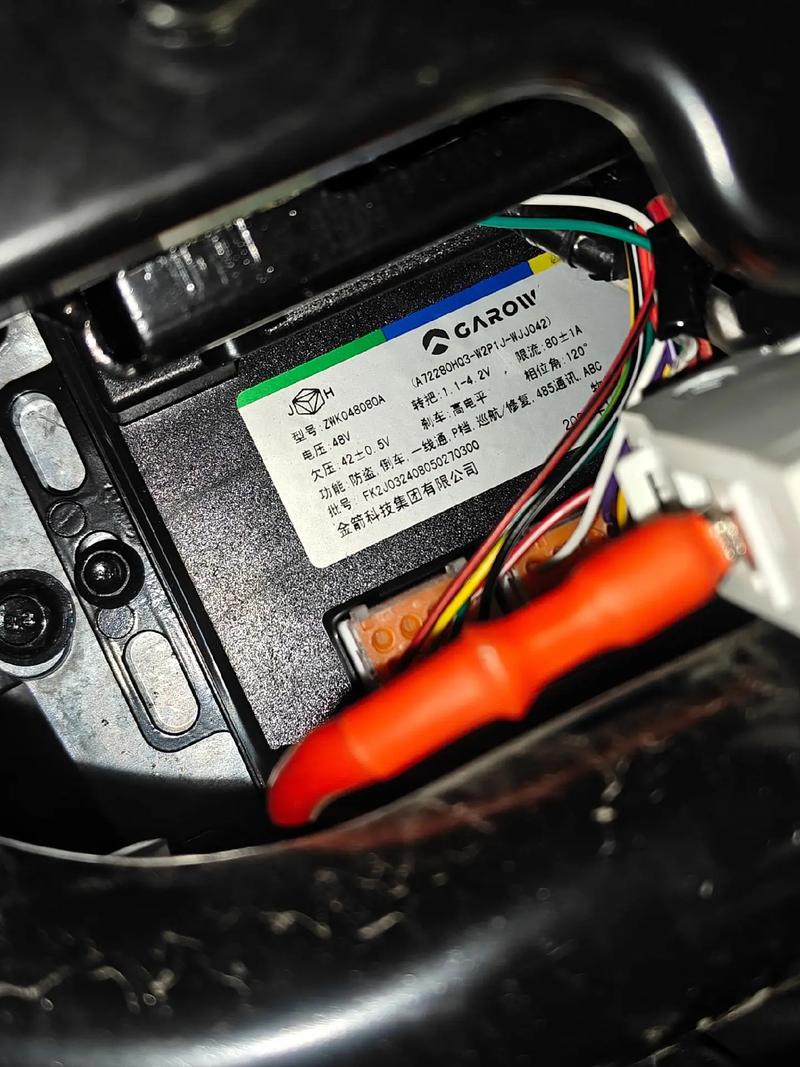

（图片来源网络，侵删）

信号处理模块检测

信号处理模块包括转把信号（调速）、刹车信号、霍尔信号等检测电路，若车辆无法调速，需检测转把信号线（通常为绿色和黑色线）的电压，转动转把时，电压应在0.8v-4.2v之间变化，若无变化，可能是转把损坏或信号线断路，若刹车失灵，检测刹车信号线（通常为蓝色和黑色线）的电压，刹车时电压应从高电平（5v）变为低电平（0v），对于霍尔信号，需检测霍尔元件的供电（5v）及输出信号线（黄、绿、蓝），转动电机时，三根信号线应有高低电平变化，若无，可能是霍尔元件损坏或信号线接触不良。

其他故障排查

若控制器出现随机断电或重启,可能是电容老化、元件虚焊或PCB板受潮，可重点检查主电容、滤波电容是否鼓包、漏液，并用放大镜观察PCB板是否有虚焊、断线，对于进水控制器，需先用酒精清洗并彻底干燥后再检测，避免短路扩大故障。

典型故障修复案例

故障现象	检测步骤	修复方法
电机完全不转	检测输入电压60v；2. 检测5v输出电压为0；3. 测量稳压芯片TL431引脚电压异常	更换损坏的稳压芯片及滤波电容
电机抖动无力	断开相线，检测MOS管D-S极击穿；2. 检测驱动芯片输出波形异常	更换同型号MOS管及驱动芯片
转把无反应	检测转把信号线电压无变化；2. 测量转把电阻值无穷大	更换转把或修复信号线断路

注意事项

安全第一：维修时务必断开电源，避免高压触电；焊接时注意防止静电击敏元件。
元件匹配：更换元件时，需确保型号、参数（如耐压、电流、封装）一致，避免二次损坏。
散热处理：大功率MOS管和驱动芯片需加装散热片，确保控制器工作温度正常。
负载测试：修复后需在空载和轻载下测试，确认控制器工作正常后再装车使用。
