直流电机驱动器是现代工业自动化、机器人、数控机床以及精密仪器等领域的核心部件，其性能直接关系到整个系统的稳定性和可靠性，由于长期运行、环境因素或操作不当，驱动器可能会出现各种故障，影响设备正常工作，本文将详细探讨直流电机驱动器的维修方法、常见故障诊断及处理流程，帮助技术人员快速定位问题并进行有效修复。

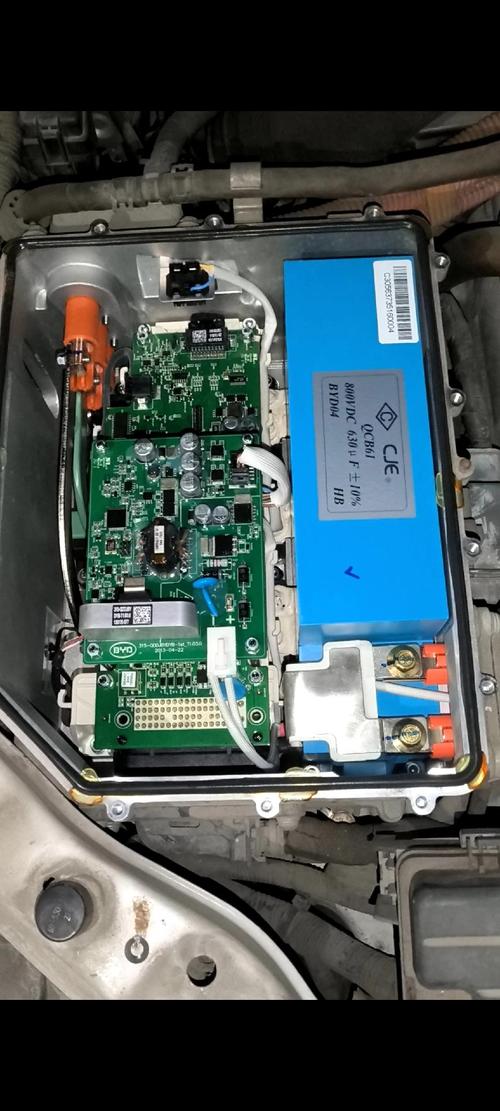

直流电机驱动器主要由功率变换模块、控制电路、保护电路及接口电路等部分组成，功率变换模块通常采用IGBT、MOSFET等功率器件，通过PWM（脉宽调制）技术控制电机转速和方向；控制电路包括微控制器（MCU）、驱动芯片、反馈电路等，负责接收指令并调节输出；保护电路则具有过流、过压、过热、欠压等保护功能，防止电机和驱动器损坏，维修时需遵循“先断电、再检测、后维修”的原则，确保操作安全。
维修前的准备工作
- 安全防护：维修前务必切断驱动器电源，确认电容已完全放电（使用万用表测量电容两端电压），避免触电风险，佩戴防静电手环，防止静电损坏电子元件。
- 工具与资料：准备万用表、示波器、逻辑分析仪、焊接工具（电烙铁、吸锡器）、螺丝刀等工具，并查阅驱动器的技术手册，了解电路原理图、元件参数及保护逻辑。
- 故障现象确认：向操作人员询问故障发生时的具体情况（如异常声响、冒烟、报警代码等），记录故障发生频率及运行环境（温度、湿度、电压波动等）。
常见故障诊断与维修流程
（一）电源模块故障
电源模块为驱动器各部分提供工作电压,常见故障包括无输出、电压不稳或过高/过低。
- 检测步骤：
- 使用万用表测量输入电压（如AC 220V或DC 24V）是否正常。
- 检查保险丝是否熔断,若熔断需进一步排查短路点（如整流桥、滤波电容是否击穿）。
- 测试开关电源（如UC384x、TL494等芯片组成的电路）的输出电压（如+5V、+15V、+24V），若电压异常，检查PWM控制芯片、反馈电路（如光耦、TL431）及功率开关管（如MOSFET）是否损坏。
- 维修案例：某驱动器通电后无显示，测量输入电压正常，保险丝熔断，拆解后发现整流桥二极管击穿，更换同型号整流桥后恢复正常。
（二）功率输出模块故障
功率模块是驱动器的核心,常见故障包括功率器件（IGBT/MOSFET）击穿、驱动电路异常导致输出缺相或过流。
- 检测步骤：
- 静态检测：断电后，用万用表二极管档测量IGBT/MOSFET的C-E极或D-S极是否短路，若短路需更换功率器件。
- 动态检测：通电后，用示波器观察PWM驱动信号的波形（频率、占空比是否正常），若无信号或信号畸变，检查驱动芯片（如IR2110、IR2130）及光耦是否损坏。
- 过流保护检测：若驱动器频繁报过流故障，需检查电流采样电阻（如锰铜丝）是否开路、采样放大器（如霍尔传感器、运放）是否失效，或保护阈值设定是否过低。
- 维修案例：某伺服驱动器运行时发出异响，电机抖动，测量U相IGBT的C-E极短路，更换IGBT后，发现驱动信号异常，进一步检查发现IR2110芯片损坏，更换后故障排除。
（三）控制电路故障
控制电路负责信号处理和逻辑控制,常见故障包括MCU程序异常、反馈信号丢失、通信接口故障。
- 检测步骤：
- MCU与通信：检查MCU电源是否正常（如+3.3V、+5V），用示波器测量通信接口（如RS232、CAN、EtherCAT）的信号波形，判断是否为线路问题或芯片损坏（如MAX232、SN65HVD230）。
- 反馈信号检测：编码器或霍尔反馈信号丢失时，用示波器测量反馈端子是否有脉冲信号，若无，检查编码器线缆或接口是否松动，反馈电路是否供电正常。
- 参数异常：若驱动器参数紊乱（如无法设置转速、转向错误），尝试恢复出厂参数，若故障依旧，需检查MCU外围存储器（如EEPROM）是否损坏。
- 维修案例：某驱动器无法接收上位机指令，测量CAN通信接口电压异常，排查发现终端电阻脱落，重新焊接后通信恢复正常。
（四）保护电路误动作或失效
保护电路是驱动器的“安全卫士”，若误动作会导致设备无故停机，若失效则可能损坏电机或驱动器。
- 检测步骤：
- 过热保护：检查温度传感器（如热敏电阻、NTC）是否开路或短路，散热风扇是否运转正常，散热器是否堵塞。
- 过压/欠压保护：检测电压采样电路的分压电阻、电容是否变质，比较器（如LM393）是否损坏。
- 短路保护：若短路保护失效，需重点检查电流采样电路的放大器、比较器及光耦是否正常。
维修后的测试与验证
故障修复后，需进行空载测试、轻载测试和满载测试，确保驱动器输出电压、电流、转速等参数正常，且无报警，测试过程中需关注电机运行是否平稳、有无异响，驱动器温度是否在正常范围（通常低于70℃），若条件允许，可通过负载模拟器模拟实际工况，验证驱动器的动态响应和保护功能。
预防性维护建议
为延长驱动器使用寿命，需定期进行维护：
- 清洁保养：定期清理散热器、风扇及电路板上的灰尘，避免因散热不良导致过热故障。
- 紧固检查：检查接线端子、功率模块螺丝是否松动，防止因接触电阻过大引发过热。
- 环境控制：确保驱动器工作环境温度（0-40℃）、湿度（<85%RH）符合要求，避免潮湿、腐蚀性气体及强电磁干扰。
- 定期检测：每年对功率器件、电容等易损件进行检测，及时发现潜在隐患。
相关问答FAQs
Q1：直流电机驱动器通电后无显示，如何排查？
A：首先检查输入电源是否正常（如空开是否跳闸、保险丝是否熔断），若电源正常，测量开关电源的输出电压（如+5V、+15V），若无输出，需检查开关电源电路，如PWM芯片是否起振、整流二极管是否击穿、滤波电容是否鼓包，若电源输出正常但显示模块无反应，可能是显示驱动芯片或MCU损坏，需进一步检测对应电路。
Q2：驱动器运行时电机转速不稳定，可能的原因及解决方法？
A：转速不稳定通常与反馈信号、驱动信号或负载有关，首先检查编码器或霍尔反馈信号是否正常（用示波器观察脉冲波形），若反馈信号丢失或干扰大，需更换编码器或屏蔽线缆，检测PWM驱动信号是否稳定（占空比、频率有无波动），若异常，排查驱动芯片及供电电路，检查负载是否过大或机械部件卡滞，导致电机负载波动，若以上均正常，可能是控制参数（如PID调节）设置不当，需重新优化参数。
