21v电池充电器维修是电子维修领域中常见且具有一定技术含量的工作,这类充电器通常用于电动工具、园林设备等，其稳定性和安全性直接关系到设备的使用寿命和用户安全，本文将从常见故障现象、故障排查流程、核心部件检修方法、维修后的测试与安全注意事项等方面，详细阐述21v电池充电器的维修思路和操作步骤，帮助维修人员快速定位问题并有效解决。
常见故障现象与初步判断
21v电池充电器出现故障时,通常会表现为以下几种典型现象，每种现象背后可能对应不同的故障原因：
- 完全无反应：接通电源后，充电器指示灯不亮，无任何输出电压，此类故障多集中在电源输入部分或保护电路。
- 指示灯异常但无输出：指示灯亮（如红色或绿色），但连接电池后无充电电流，或电压显示异常，这可能是输出电路、控制芯片或反馈电路出现问题。
- 输出电压过高或过低：输出电压显著偏离21v标准（如超过25v或低于18v），可能导致电池损坏或无法充电，通常与稳压电路、电压反馈元件相关。
- 充电过热或异响：充电器在工作过程中出现明显发热或异常声响，可能是内部元件损坏、散热不良或短路故障。
- 无法充满或充电时间过长：电池充电指示灯无法转为充满状态，或充电时间远超正常周期，可能与充电控制电路、电池检测模块或电流检测电阻有关。
故障排查流程与工具准备
在维修前,需准备好必要的工具和设备，并按照规范的流程进行排查，避免盲目操作导致故障扩大。
所需工具：
- 数字万用表（必备，用于测量电压、电阻、通断）
- 示波器（用于检测控制信号波形，高级维修可选）
- 电烙铁、焊锡丝、松香（用于元件拆卸和焊接）
- 螺丝刀套装（用于拆充电器外壳）
- 隔离变压器（用于安全测试，可选但推荐）
- 替换元件（如保险丝、整流二极管、电容等常用备件）
排查流程：
- 外观检查：首先观察充电器外壳是否有破损、烧焦痕迹，电源线是否断裂，插头是否松动，检查保险丝管是否熔断（通常位于输入端，可直接通过万用表电阻档测量）。
- 输入电路检测：拆开外壳后，先测量交流输入端（L、N线）的电阻值，正常情况下应有数百千欧阻值（视电路设计而定），若阻值接近0，说明存在短路，需重点检查整流桥、滤波电容等元件。
- 直流输出端检测：在不接电池的情况下，测量充电器输出端电压，正常空载电压应略高于21v（如22-25v，具体看充电器设计），若无电压，需检查开关变压器、开关管、PWM控制芯片等关键元件。
- 通电动态测试：若输入输出电压正常但仍无法充电，需进行动态测试，使用示波器观察PWM芯片的驱动信号波形，以及反馈电路的电压变化，判断控制逻辑是否正常。
核心部件检修方法
21v电池充电器的核心部件包括输入整流滤波电路、PWM控制电路、开关变压器、输出整流滤波电路及保护电路，以下是各部件的常见故障点及检修方法：
输入整流滤波电路
该电路由保险丝、整流桥、滤波电容组成，常见故障为保险丝熔断、整流桥击穿、电容鼓包或失效。
- 保险丝熔断：需先排查后级是否存在短路（如开关管击穿），更换保险丝时需注意电流规格（通常为1-3A）。
- 整流桥损坏：用万用表二极管档测量整流桥的四个二极管，若正反向电阻均异常，需更换整流桥模块。
- 滤波电容失效：检查电容顶部是否鼓包、漏液，用万用表电容档测量容量是否下降，或用代换法测试。
PWM控制电路
PWM芯片（如UC3842、TL494等）是充电器的“大脑”，其工作异常会导致无输出或电压不稳。
- 供电检测：PWM芯片通常有VCC供电脚（如UC3842的8脚），正常电压为10-17v，若电压异常，检查启动电阻、反馈供电电路。
- 反馈信号检测：测量误差放大器输入脚（如UC3842的2脚）电压，正常情况下应有变化，若电压固定不变，检查光耦、稳压管（如431）等反馈元件。
- 驱动输出检测：用示波器测量PWM芯片输出脚（如UC3842的6脚），应有方波驱动信号，若无信号，芯片可能损坏。

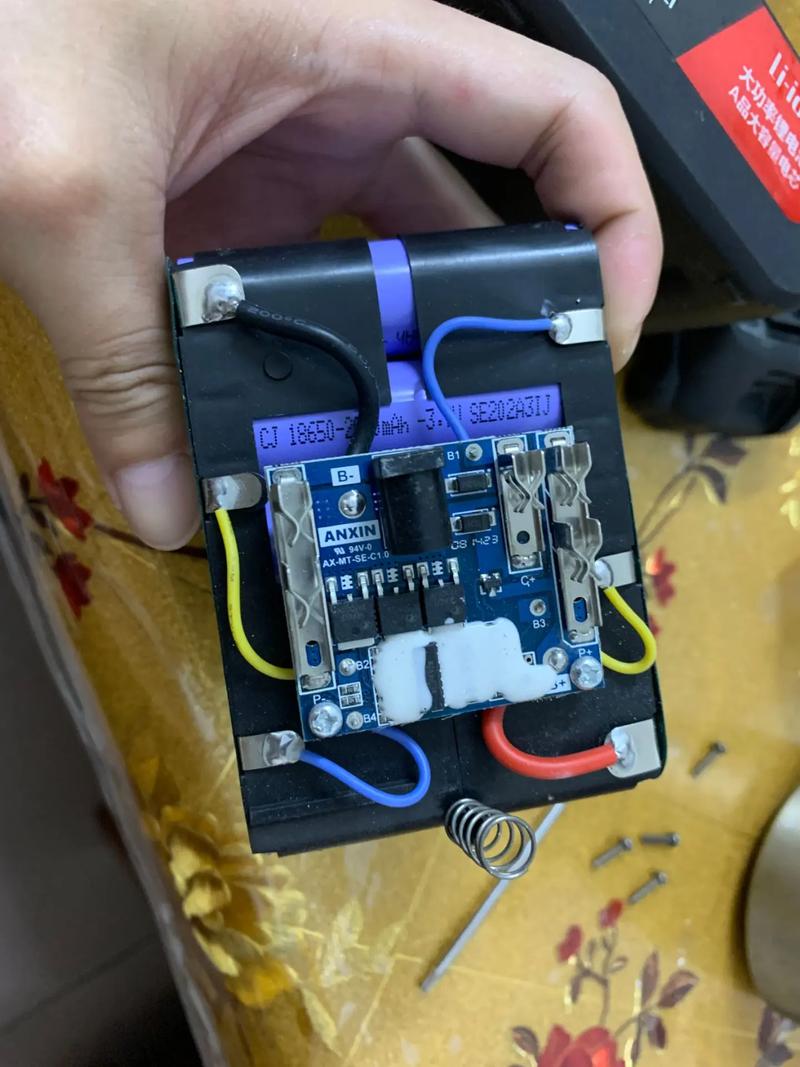

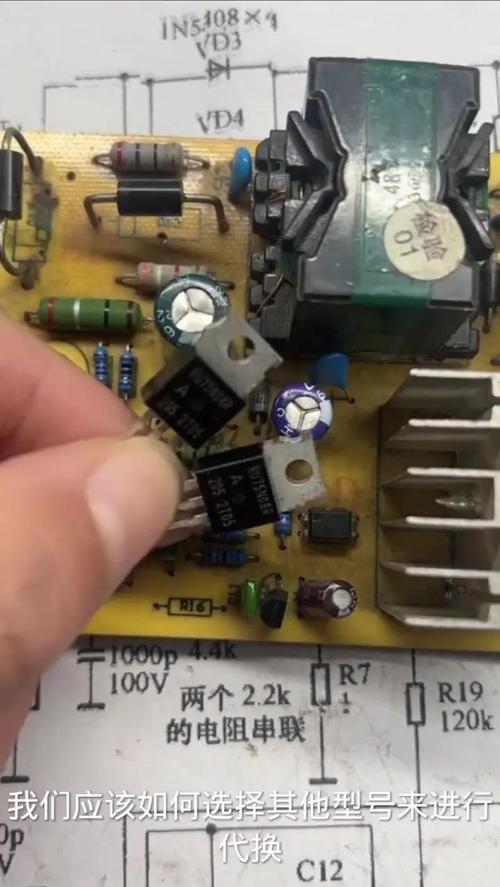

开关变压器与开关管
开关变压器负责能量传递,开关管（如MOSFET）负责通断控制，两者是故障高发区。
- 开关管检测：用万用表二极管档测量开关管D-S极间电阻，若短路或击穿，需更换并检查驱动电路是否正常。
- 开关变压器检测：检查初级、次级绕组是否开路，用万用表电阻档测量绕组阻值（初级通常几欧姆，次级零点几欧姆），若变压器发黑或闻到焦味，需更换。
输出整流滤波电路
该电路由整流二极管、滤波电容、限流电阻组成，常见故障为二极管击穿、电容失效。
- 整流二极管检测：用万用表二极管档测量，正向导通、反向截止，若击穿需更换（注意耐压和电流参数）。
- 滤波电容检测：检查电容是否鼓包，用万用表电容档测量容量，若容量下降或漏电需更换。
保护电路
过压、过流、过热保护电路异常可能导致充电器误保护或失去保护功能。
- 过压保护：检查稳压管（如TVS）是否击穿，取样电阻是否变值。
- 过流保护：检查电流检测电阻（通常为几毫欧至零点几欧）是否开路或变值。
维修后的测试与安全注意事项
修复完成后,需进行严格测试，确保充电器性能恢复正常且安全可靠。
- 空载测试：接通电源，测量输出电压是否在正常范围（22-25v），观察指示灯是否正常。
- 带载测试：接入假负载（如50Ω/50W电阻），测量输出电压是否稳定，检查充电器温升是否正常（不应超过60℃）。
- 电池充电测试：接入实际电池，观察充电过程是否正常（指示灯是否正常切换，充电电流是否符合标准）。
安全注意事项：
- 维修时务必断开电源,电容需充分放电后操作。
- 更换元件时需注意参数匹配（如耐压、容量、功率等）。
- 高压部分（如整流桥后端）需保持安全距离，避免触电。
- 维修完成后,需检查绝缘性能，防止短路或漏电。
相关问答FAQs
问题1：21v充电器输出电压偏低（如仅18v），但指示灯正常，可能是什么原因？
解答：此类故障通常与输出电路或反馈电路有关，首先检查输出滤波电容是否容量下降，导致电压无法稳定；其次测量PWM芯片的反馈电压（如2脚），若反馈电压过高会导致输出降低，需检查光耦、431稳压管及取样电阻是否异常；最后检查开关变压器的次级绕组是否匝间短路，可通过测量次级绕组阻值判断。
问题2：充电器充电时严重发热，甚至有焦味，如何处理？
解答：充电器发热严重通常是电流过大或散热不良导致，首先检查输出整流二极管是否击穿，或滤波电容是否漏电，导致负载过重；其次检查开关管是否因驱动不足而工作在放大区，导致功耗过大；最后检查散热风扇（若有）是否正常运转，或充电器外壳通风口是否堵塞，若发现元件烧焦，需更换同型号元件并确保散热良好。
