三转子流量计作为一种精密的容积式流量测量仪表，广泛应用于石油化工、食品饮料、制药等对流量测量精度要求较高的行业，其核心测量部件由三个特殊设计的转子组成，在流体推动下旋转，通过齿轮传动机构将转子的转速转换为流量信号，由于长期运行或使用不当，三转子流量计可能会出现故障，掌握正确的维修方法和步骤对于确保其测量精度和延长使用寿命至关重要，以下是三转子流量计的详细维修指南，涵盖故障诊断、拆卸检查、部件更换、装配调试及日常维护等环节。

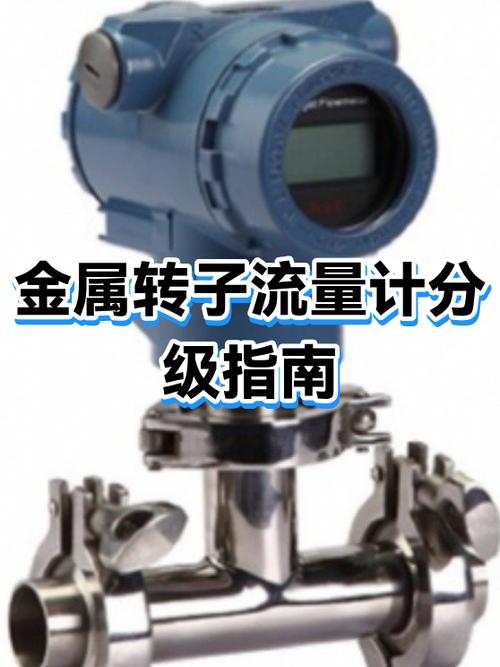

（图片来源网络，侵删）
维修前的准备工作
在开始维修前，必须做好充分准备，确保维修过程安全、高效且不会对仪表造成二次损伤。
- 安全防护：首先关闭流量计上下游阀门，确保管道内无压力残留，并排空介质，对于易燃易爆或有毒介质，需进行吹扫或置换操作，佩戴防护手套、护目镜等装备，避免接触有害物质。
- 工具与材料准备：准备专用工具（如扭矩扳手、转子拔取器、密封胶涂抹器）、常用工具（扳手、螺丝刀、万用表）、清洁用品（无水乙醇、白绸布）以及备用备件（如转子、轴承、密封件、齿轮等）。
- 资料查阅：查阅流量计使用说明书，了解其结构特点、额定参数、维修扭矩要求及注意事项，避免因操作不当导致部件损坏。
常见故障诊断与原因分析
维修前需准确判断故障类型，以下为三转子流量计常见故障及可能原因：
| 故障现象 | 可能原因 |
|---|---|
| 流量计无输出或输出异常 | 传动机构卡死，转子无法旋转；2. 传感器（如磁电感应器）损坏；3. 电路板故障；4. 介质中含杂质堵塞流道。 |
| 测量精度下降 | 转子与壳体间隙磨损变大；2. 轴承磨损导致转子偏心；3. 密封件老化泄漏；4. 介质温度/压力超出设计范围。 |
| 流量计异响或振动 | 转子与壳体摩擦；2. 轴承损坏或润滑不足；3. 管道应力传递至流量计；4. 转子不平衡。 |
| 泄漏 | 法兰连接螺栓松动；2. 密封垫片老化或损坏；3. 壳体裂纹；4. 转子轴封失效。 |
拆卸与检查步骤
外观与连接检查
- 检查流量计外壳是否有裂纹、变形，法兰连接处有无泄漏痕迹，螺栓是否紧固（扭矩需符合说明书要求，通常为80-120N·m）。
- 检查信号传输线（如4-20mA输出线）是否破损、接头是否松动，使用万用表测量线路通断及绝缘电阻。
拆卸测量部件
- 拆卸传感器：若故障涉及信号输出，先拆卸传感器（如磁电感应器），注意断开接线，避免拉断线路。
- 拆卸端盖与传动机构：拆下流量计上下端盖，依次取出齿轮传动机构、转子组件，操作时需标记零件相对位置（如齿轮啮合关系），避免装配时错位。
- 取出转子：使用专用拔取器轻轻取出转子，避免用硬物敲击导致转子变形，若转子卡死，可先用煤油浸泡松动，再尝试拆卸。
部件清洁与检查
- 清洁：用白绸布蘸无水乙醇彻底清洗转子、壳体内壁、齿轮及轴承，清除介质残留、杂质或油污，禁止使用钢丝刷等硬物刮擦精密表面。
- 关键部件检查：
- 转子：检查转子表面有无划痕、磨损或腐蚀，测量转子直径与壳体间隙（标准间隙通常为0.05-0.1mm，超出需更换）。
- 轴承：检查轴承滚珠或滚道有无磨损、点蚀，转动是否灵活，间隙过大（>0.02mm）需更换。
- 齿轮：检查齿轮齿面有无磨损、断齿，啮合是否平稳，磨损严重需成对更换。
- 密封件：检查O型圈、垫片等密封件是否老化、变硬或开裂，确保弹性良好。
部件更换与装配
更换损坏部件
- 根据检查结果，更换磨损或损坏的转子、轴承、齿轮、密封件等备件。注意：更换转子时需确保成套更换（三个转子需同时更换），以保证平衡；更换轴承时需选择原型号或等效型号，避免因尺寸差异影响精度。
- 密封件更换前需涂抹适量润滑脂（如硅脂），便于安装并防止安装时损坏。
装配步骤
- 安装转子组件：将清洁后的转子按原位置装入壳体，确保转子转动灵活，无卡滞现象，调整转子轴向间隙（通常为0.1-0.3mm），通过调整垫片实现。
- 安装传动机构：按拆卸时的标记安装齿轮，确保齿轮啮合深度适中（约齿高的1/3），转动传动轴应平稳无噪音。
- 安装端盖与传感器：安装端盖时，均匀拧紧螺栓（对角顺序），确保密封垫片均匀受力；安装传感器时，调整间隙至规定值（通常为1-3mm），避免过近或过远影响信号采集。
密封性测试
- 装配完成后，对流量计进行密封性测试：将流量计入口与压缩空气（或氮气）连接，出口堵死，缓慢升压至额定压力的1.2倍（如1.6MPa流量计升压至1.92MPa），保压10分钟，检查法兰连接、端盖等部位有无泄漏，若有泄漏，需重新紧固螺栓或更换密封件。
调试与校准
维修后的流量计需进行调试与校准，确保测量精度恢复。
- 静态调试：手动转动传动轴，检查转子转动是否灵活，传动机构有无卡滞，传感器信号输出是否正常（用万用表测量脉冲信号或电流输出）。
- 动态校准：在标准流量范围内，使用标准流量装置（如标准表法、容积法）对流量计进行校准，调整仪表内部参数（如流量系数、量程等），使示值误差≤±0.5%（精度等级为0.5时），校准完成后，锁定参数并贴上校准标签。
日常维护与预防措施
为减少故障发生，需定期对三转子流量计进行维护：
（图片来源网络，侵删）
- 定期清洁：每3-6个月检查一次流道，清除杂质，避免介质中固体颗粒磨损转子。
- 润滑保养：每年对轴承、齿轮添加适量润滑脂（如锂基脂），避免因润滑不足导致磨损。
- 参数监测：定期检查流量计输出信号、压力损失等参数，发现异常及时排查。
- 环境控制：避免流量计安装在振动过大、温度过高或腐蚀性环境中，必要时采取减振、隔热措施。
相关问答FAQs
Q1：三转子流量计转动时发出异响，可能是什么原因？如何处理？
A：异响通常由转子与壳体摩擦、轴承损坏或齿轮啮合不良引起，首先停机检查转子是否卡死，用手转动传动轴感受阻力；若转动顺畅，则可能是轴承磨损或齿轮问题，需拆卸检查轴承和齿轮，更换损坏部件；若转子转动时有摩擦声，需调整转子与壳体的间隙，确保其处于标准范围（0.05-0.1mm）。
Q2：维修后流量计测量精度下降，如何校准？
A：维修后精度下降可能因部件更换、装配误差或参数漂移导致，需使用标准流量装置进行动态校准：在流量计常用流量点（如20%、50%、100%量程）进行测试，对比标准流量与流量计示值，计算误差，若误差超差，可通过仪表菜单调整流量系数（K值）或零点，直至误差≤±0.5%，校准完成后，建议第三方计量机构验证,确保结果可靠。
