- 安全第一！ 液晶屏内部含有高压，特别是背光驱动板（Inverter/LED Driver）部分，即使断电后电容内仍可能存有高压，非专业人士请勿轻易尝试,以免发生触电危险或造成二次损坏。
- 本教程旨在提供技术指导和思路，操作过程中造成的任何损失,请自行承担。
- 动手前请确保你具备一定的电子维修基础,会使用万用表等工具。
第一部分：准备工作与故障诊断
在拆解屏幕之前，必须先准确判断故障原因，液晶屏的故障通常分为三大类：主板问题、屏线问题、屏幕本身问题。
所需工具
- 螺丝刀套装： 需要十字、内六角（星形）螺丝刀,屏幕边缘多使用隐藏式螺丝。
- 撬棒/塑料卡片： 用于安全地撬开屏幕后盖和卡扣,避免划伤外壳。
- 万用表： 必备！用于测量电压、电阻、通断,是判断故障的核心工具。
- 放大镜/带灯放大镜： 检查细小的焊点和元件。
- 电烙铁、焊锡、吸锡器/吸锡线： 用于更换元件或补焊。
- 热风枪： 用于拆卸和焊接BGA、QFP等贴片芯片（高级操作）。
- 酒精、棉签、无尘布： 用于清洁。
- 备用配件（强烈推荐）：
- 一块同型号的主板（逻辑板/驱动板）
- 一根屏线
- 一个背光电源板（高压板/LED驱动板）
- 一个同型号的屏体（终极备件,成本较高）
常见故障现象及初步诊断
| 故障现象 | 可能原因 | 诊断方法 |
|---|---|---|
| 完全黑屏，指示灯不亮 | 电源问题、主板/电源板故障 | 检查电源线、插座是否正常。 检查电源板输入/输出电压是否正常（万用表测量）。 |
| 完全黑屏，指示灯亮 | 背光故障（最常见）、主板故障、屏线接触不良 | 终极诊断法： 在黑暗环境下，用强光手电筒斜着照射屏幕，如果能看到非常暗淡的图像，则100%是背光问题。 检查主板给背光板的供电插座（通常为2-4针，如VCC, GND, ON/OFF, ADJ）是否有12V/5V电压。 |
| 背光亮，但图像异常 | 主板（逻辑板）故障、屏线问题、屏体本身故障 | 图像异常具体表现： - 花屏、乱码、竖线/横线： 通常是主板或屏线问题。 - 图像缺失、色块、部分区域显示正常： 可能是屏体内部排线松动或T-CON板故障（部分屏集成在主板上）。 替换诊断法： 更换一根好的屏线或一块好的主板，看故障是否消失。 |
| 白屏或亮线 | 屏体损坏、主板故障 | 白屏通常是主板没给屏体发送信号或屏体接收信号后处理失败。 一条或多条亮线，通常是屏体内部排线或T-CON板损坏。 |
第二部分：拆解屏幕
LCE420EUN-SAA1的屏幕通常由三部分组成：外壳、液晶面板和背光模组，维修时通常不需要拆开液晶面板本身（风险极高）,而是更换整个背光模组或逻辑板。
- 准备工作： 在桌面铺上软布或泡沫，防止刮伤屏幕,断开所有电源线和信号线。
- 卸下后盖：
- 将屏幕正面朝下放在软布上。
- 使用撬棒从屏幕边缘的缝隙处小心插入，慢慢撬开卡扣，屏幕边缘通常有很多隐藏的卡扣,需要耐心操作。
- 卸下所有可见的螺丝（包括支架上的螺丝），然后继续撬开,直到后盖完全分离。
- 分离内部组件：
- 屏幕内部结构通常从上到下依次是：外壳 -> 逻辑板 -> 液晶面板 -> 背光模组。
- 断开连接逻辑板和背光模组的排线和电源线，这些排线通常很脆弱，拔起时需先小心撬开其两边的卡扣，然后垂直向上拔出,切勿硬拉。
- 逻辑板通常固定在屏幕上边缘或侧面,卸下固定螺丝后即可取下。
- 现在只剩下液晶面板和背光模组。这一步要格外小心！ 液晶面板非常脆弱，严禁挤压、弯折。
- 分离背光模组（可选，但通常不需要）：
- 背光模组由背光板（LED灯条）、导光板、反射膜、扩散膜等组成。
- 维修时，我们通常只更换整个背光板（LED灯条），而不是修复它，因为修复LED灯条需要非常细致的焊接,且可能存在多处损坏。
- 如果需要更换背光板，需小心地将背光板从框架中取出,并断开与电源板的连接。
第三部分：针对常见故障的维修步骤
A. 背光不亮（黑屏，但图像暗可见）
这是最常见的故障，通常由背光电源板（LED Driver）或LED灯条损坏引起。
-
检查背光电源板：
（图片来源网络，侵删）- 外观检查： 仔细观察电源板上的电容是否有鼓包、漏液的现象,这是电源板最常见的故障点。
- 电压测量：
- 找到电源板的输入电源插座,通电后测量是否有12V或5V直流电压输入。
- 找到连接到LED灯条的输出插座（通常是4-6针），测量通电后是否有高压（约60-90V DC）输出，如果没有输出，或输出电压严重偏低,则基本可以判定是电源板损坏。
- 维修/更换：
- 如果只是电容鼓包，可以更换同规格的电容（注意耐压值和容量）。
- 如果其他元件烧毁或测量无输出，直接更换整个背光电源板是最简单有效的方法,购买时务必提供屏幕型号或电源板上的型号。
-

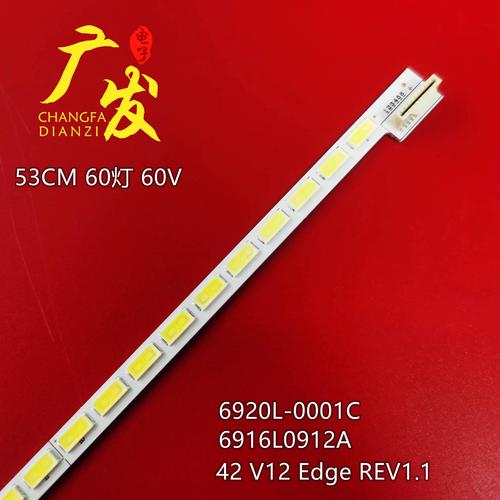

检查LED灯条：
- 如果背光电源板有正常的高压输出，但背光依然不亮,那么问题出在LED灯条上。
- LED灯条故障现象： 整个灯条不亮，或部分区域不亮（形成竖向暗带）。
- 维修方法（高级）：
- 使用万用表的二极管档，逐个测量LED灯珠的正向压降（通常在2.8V-3.4V之间），找出损坏的灯珠并更换,这需要非常精细的焊接技术。
- 找到灯条上串联的贴片保险电阻或限流电阻，测量是否开路,更换即可。
- 更换方法（推荐）：
购买一块全新的、同型号的LED灯条，拆下旧灯条，将新灯条上的排线插头对准插座插回即可，这是最省事、最可靠的方案。
B. 图像异常（花屏、竖线、缺色）
这通常指向逻辑板或屏线。
-
检查屏线：
（图片来源网络，侵删）- 重新插拔： 将逻辑板和屏体上的屏线两端都拔下来，再重新用力插紧,确保完全到位。
- 目视检查： 检查屏线是否有折痕、破损或针脚弯曲。
- 替换测试： 如果条件允许,换一根确认是好的屏线进行测试。
-

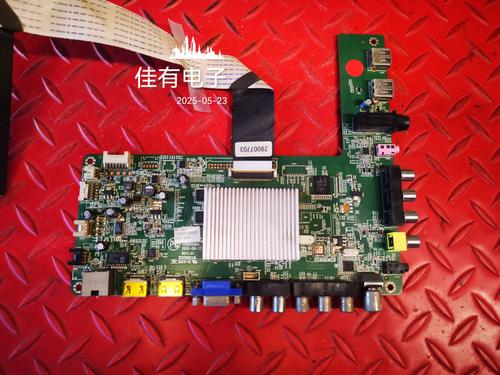

维修/更换逻辑板：
- 外观检查： 检查逻辑板上的芯片、电容是否有烧毁、鼓包的痕迹。
