创维32k10rn电源维修

下面我将为你提供一份详细的维修指南,包括常见故障、维修思路、关键测试点和注意事项。请务必注意:电视内部存在高压,即使断电后,大滤波电容中也储存有大量电荷,非专业人士请勿轻易尝试,以免发生危险!

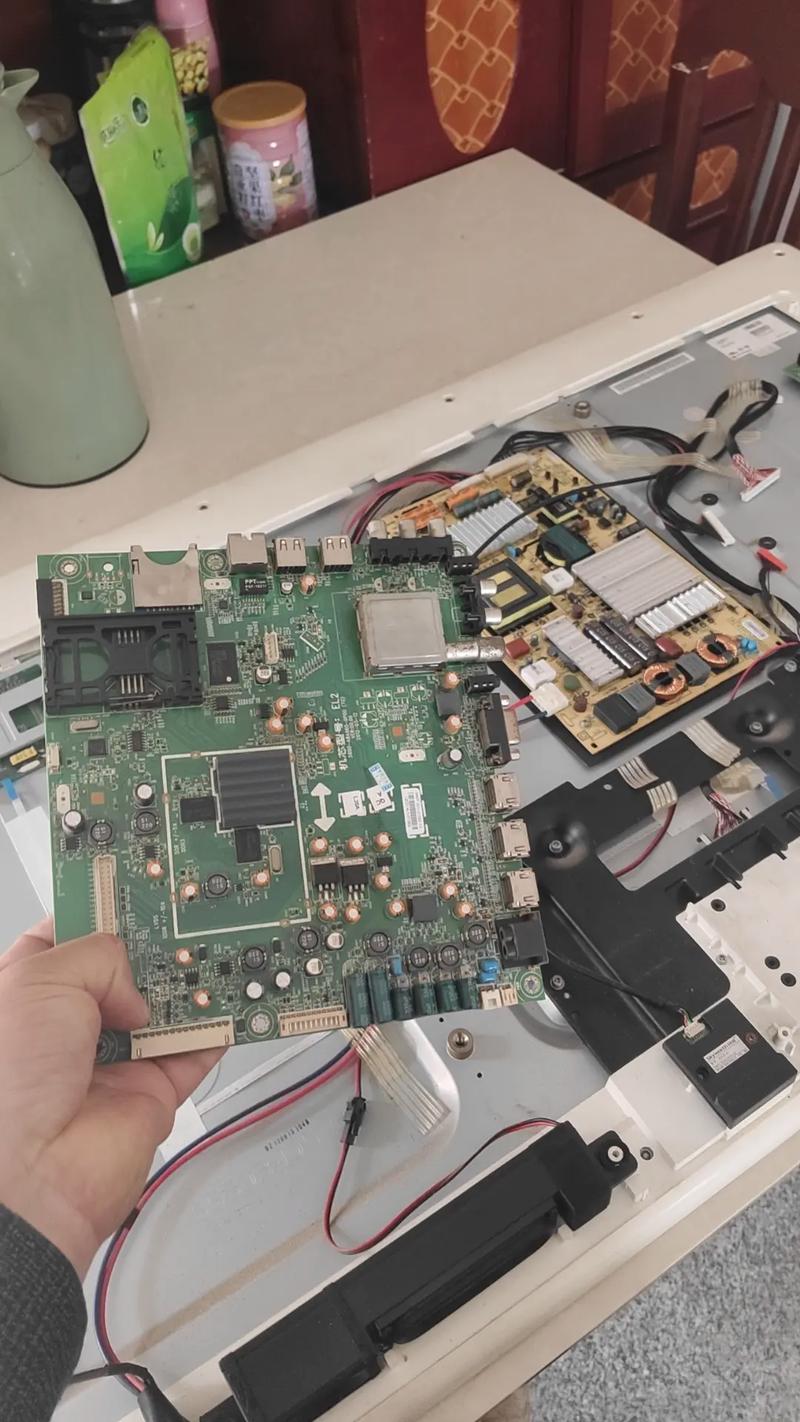

创维32k10rn电源维修-图1
(图片来源网络,侵删)

故障现象与初步判断

根据电视的故障现象,可以大致判断问题出在电源板还是其他部分。

故障现象 可能的原因 判断方法
完全不通电,指示灯不亮 电源板故障、电源线问题、保险丝熔断。 检查电源线,打开后壳观察电源板上的保险丝是否发黑或熔断。
指示灯亮,但屏幕不亮,无图像无声音 电源板部分供电不良(如12V、5V、24V等输出异常)、主板或屏驱动板故障。 测量电源板各路电压输出是否正常。
指示灯亮,屏幕有光,但图像闪烁、拉丝或出现“保护关机” 电源板输出电压不稳、纹波过大、或负载(主板/屏)有短路导致电源进入保护。 测量各路电压是否稳定,纹波是否过大。
反复“开机-保护-关机”循环 电源板自身故障(如PFC电路、副电源异常)或负载(主板、背光条)存在短路。 断开负载(拔排线),测量空载电压是否正常。

维修前准备与安全须知

  1. 工具准备

    • 万用表(必备,最好有电容和二极管档)
    • 隔离变压器(强烈推荐,可以将电视机与市电隔离,防止触电,同时方便测量热地电压)
    • 示波器(专业维修,用于观察波形和纹波)
    • 电烙铁、吸锡器、助焊剂、焊锡丝
    • 替换用的元器件(保险丝、整流桥、大电解电容、开关管、光耦、稳压IC等)
  2. 安全须知

    • 断电后必须放电:维修前,拔掉电源插头,等待几分钟,用一只大功率电阻(如1K/5W)的表笔去短接电源板上的大滤波电容(通常是400V正负极两端)数次,确保电容内无存电。
    • 识别“热地”:电源板直接与市电连接的部分,称为“热地”,带电!即使断电,未放电的电容也非常危险,使用隔离变压器是维修高压电路的最佳方式。
    • 不要带电操作:焊接或更换元件时,必须确保已断电并放电完毕。

创维32K10RN电源板(GP08)维修思路与关键测试点

第一步:外观检查与保险丝测量

  1. 目视检查:仔细观察电源板上的所有元器件,看有无明显烧焦、鼓包、裂痕的元件,特别是大电解电容、电阻、开关管。
  2. 测量保险丝:用万用表电阻档测量保险丝(通常在电源板输入端,一个玻璃管或绿色方块),如果保险丝熔断,说明后级电路存在严重短路。

第二步:保险丝熔断的维修

如果保险丝熔断,切勿直接更换新保险丝就通电!必须先找到短路点。

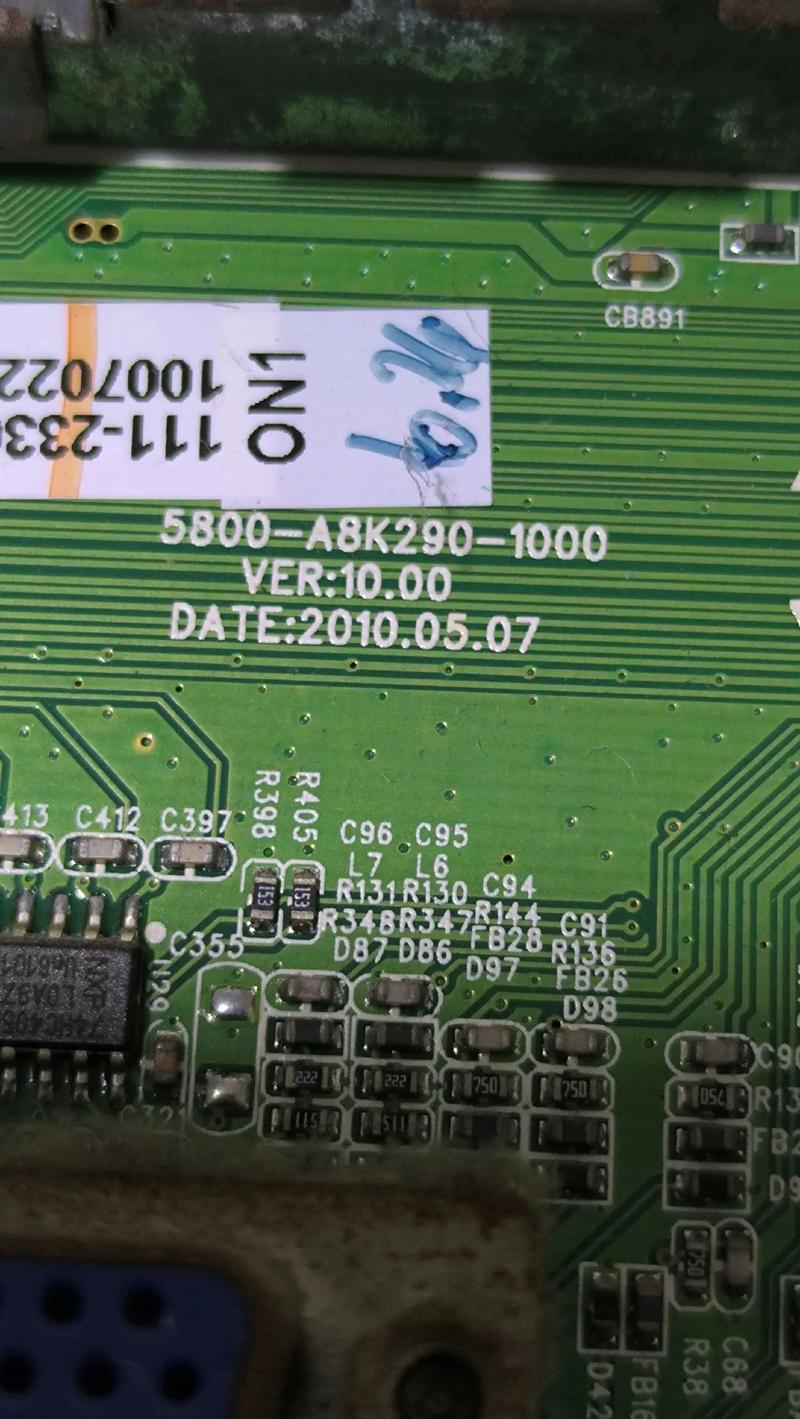

创维32k10rn电源维修-图2
(图片来源网络,侵删)
  1. 测量整流桥:断电后,用二极管档测量整流桥(四个二极管组成的桥堆)的四个脚,看是否有击穿短路。
  2. 测量PFC(功率因数校正)电路的开关管:这是最常见的短路点,通常是一个或两个大功率MOS管(型号如K2645、K2843等),用二极管档测量D、S极之间是否击穿。
  3. 测量副电源的开关管:同样是一个MOS管,检查是否击穿。
  4. 检查大滤波电容:虽然不常见,但也要检查400V主滤波电容是否被击穿。

维修方法:找到并更换损坏的元件后,可以先不装保险丝,用一个100W/220V的白炽灯泡作为假负载串联在火线和保险丝座之间,通电,如果灯泡微亮或不亮,说明电源基本正常,如果灯泡很亮,说明后级仍有短路,需继续排查。

第三步:保险丝未熔断,但无电压输出

这种情况通常是电源板“软故障”或未工作。

  1. 测量待机电压(5VSB)

    • 关键测试点:找到副电源电路,通常有一个小的变压器(副电源变压器),其输出端会有一路5VSB(Standby Voltage,待机电压)。
    • 测量方法:通电后,测量5VSB输出端是否有稳定的5V电压。
    • 如果5VSB正常:说明副电源工作正常,问题可能出在主电源(PFC电路)或主电压的输出控制电路上,检查主电压(如24V、12V)的输出电路。
    • 如果5VSB无输出:问题在副电源电路,需要检查:
      • 启动电阻(通常是大阻值电阻,如几百KΩ到1MΩ,从高压300V端接到IC的VCC脚)。
      • 副电源的开关管是否开路。
      • 副电源的PWM控制IC(如常见的OB2268、OB2269等)及其外围电路。
      • 光耦(用于反馈电压)是否损坏。
  2. 测量PFC电路输出电压

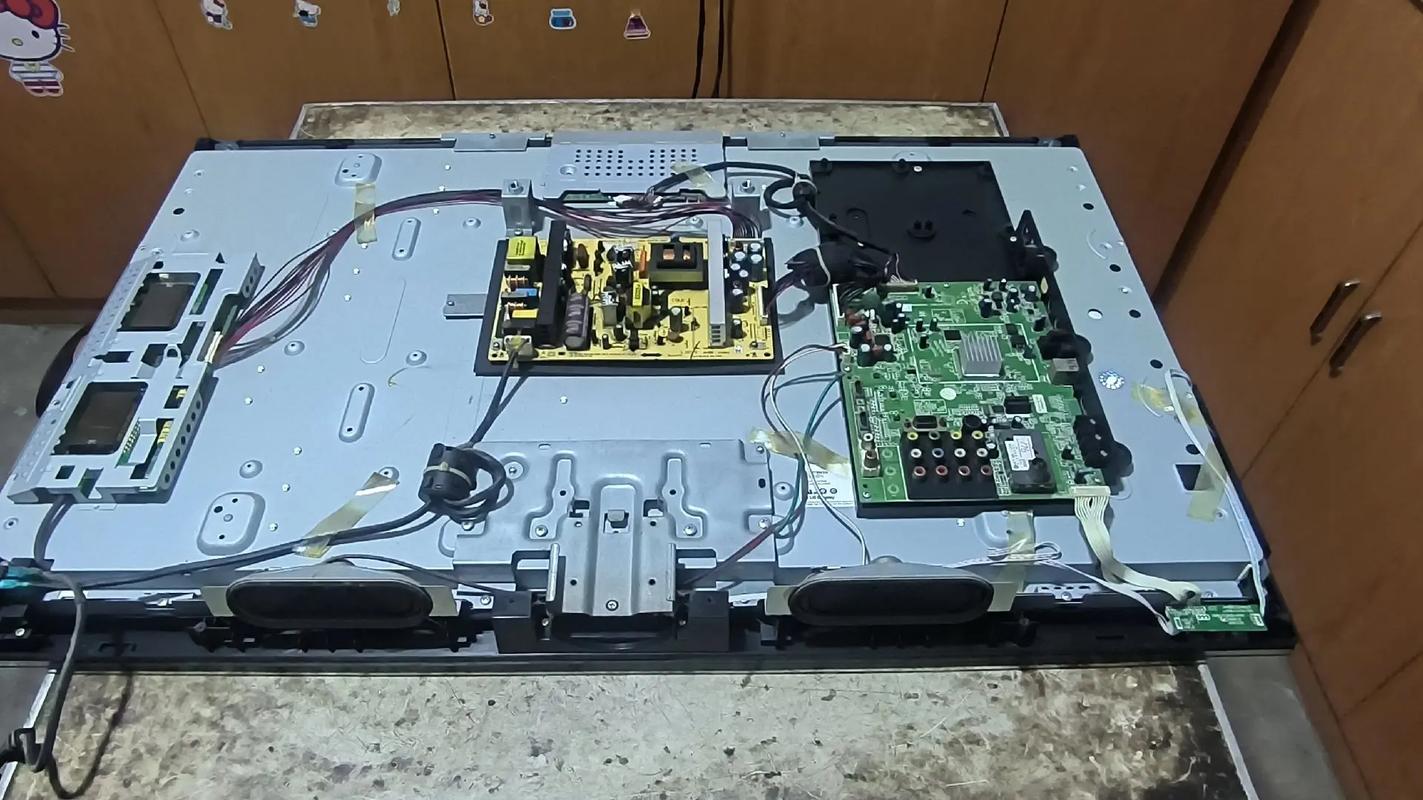

    创维32k10rn电源维修-图3
    (图片来源网络,侵删)
    • 关键测试点:主滤波电容(通常是400V的电解电容)的正极电压。
    • 正常值:在正常工作时,PFC电路会将电压提升到约380V-400V的直流电,如果待机时测量是300V左右,说明PFC电路没有工作。
    • PFC电路不工作的原因
      • PFC控制IC(如NCP1394、NCP1607等)及其外围电路故障。
      • PFC驱动电路问题。
      • PFC开关管开路。

第四步:电压输出不稳或带不动负载

  1. 检查反馈电路:电源板通过一个光耦将输出电压的采样信号反馈给初级控制IC,以稳定电压,检查光耦是否老化或损坏。
  2. 检查稳压电路:光耦连接到次级的一个精密稳压IC(如TL431、KA431)。
    • 测试方法:测量TL431的参考端(Ref)和阴极,正常工作时,Ref端应有2.5V的基准电压,阴极电压会随输出电压变化,如果电压异常,检查外围电阻是否变值。
  3. 检查滤波电容:大电解电容老化会导致纹波增大,使输出电压不稳,即使外观没有鼓包,也可能性能下降。这是非常常见的问题,建议将电源板上所有的大电解电容(尤其是输入端和输出端的)全部更换为同规格或耐压更高、品牌更好的电容。
  4. 检查负载:断开电源板到主板和屏排线的连接,测量空载电压是否正常,如果空载电压正常,接上负载后电压下降,可能是主板或背光条存在短路,导致电源进入保护。

常见易损元件清单(针对GP08电源板)

  1. 保险丝:因后级短路而熔断。
  2. 整流桥:因电压电流冲击而击穿。
  3. PFC开关管:工作在高电压大电流下,易击穿。
  4. 副电源开关管:同上。
  5. 大电解电容:长时间工作后容易老化、失效,导致电压不稳、纹波大,这是必查项目
  6. 启动电阻:阻值变大或开路,导致电源无法启动。
  7. PWM控制IC:如副电源的OB2268/9,PFC的NCP1394等,损坏后电源无反应。
  8. 光耦:用于电压反馈,损坏会导致输出电压失控或无输出。
  9. 精密稳压IC TL431:光耦反馈电路的核心,损坏导致电压不稳。

总结与建议

对于创维32K10RN的电源维修,核心思路是:

**先
