防雷接地是一个系统性工程,其核心目标是保护建筑物内的人员安全、设备设施以及信息系统免受雷电直击、雷电感应和雷电波侵入的危害，所有技术标准和规范都是围绕这个核心目标，并结合安全、可靠、经济、合理的原则制定的。
（图片来源网络，侵删）
以下将从核心标准体系、关键内容解读、不同场景应用三个方面进行详细说明。
核心标准体系（中国）
中国的防雷接地技术标准体系已经相当完善,主要由国家标准、行业标准、地方标准和团体标准构成，国家标准和行业标准是设计和施工的主要依据。
顶层综合性国家标准（纲领性文件）
- GB 50057-2010《建筑物防雷设计规范》
- 地位：这是中国建筑物防雷领域的“根本大法”，是所有其他相关标准的基础，它系统地规定了建筑物防雷的分类、防雷措施、防雷装置的设计、施工和验收要求。
- ：将建筑物分为三类（第一类、第二类、第三类防雷建筑物），并针对每一类规定了相应的防直击雷、防感应雷和防雷电波侵入的措施，这是所有防雷设计的出发点。
专项技术国家标准（针对具体领域）
-
GB 50343-2012《建筑物电子信息系统防雷技术规范》
- 地位：专门针对建筑物内的电子信息系统（如计算机网络、通信系统、安防系统、楼宇自控系统等）的雷电防护，这是IT机房、数据中心、智能化楼宇设计的核心依据。
- ：强调外部防雷（接闪器、引下线、接地装置）和内部防雷（屏蔽、等电位连接、浪涌保护器SPD）的有机结合，提出了电磁兼容性（EMC）的设计思想。
-
GB 50689-2011《通信局（站）防雷与接地工程设计规范》
（图片来源网络，侵删）- 地位：专门针对通信基站、数据中心、通信局（站）等通信设施的防雷接地设计。
- ：对通信系统的接地方式（如联合接地）、接地电阻值、SPD的配置、线缆的屏蔽等提出了非常具体和严格的要求。
-
GB 50797-2012《光伏发电站防雷技术要求》
- 地位：针对光伏发电站这一特定场景的防雷技术标准。
- ：考虑了光伏组件阵列、逆变器、汇流箱等设备的特殊性，规定了其直击雷防护、等电位连接和接地要求。
-
GB 50952-2025《医疗建筑电气设计规范》
- 地位：针对医院、诊所等医疗建筑的电气设计，其中包含专门的防雷接地章节。
- ：特别强调了医疗场所（如手术室、ICU）的安全接地和功能性接地，防止微电击对病人的伤害，对等电位连接的要求极高。
行业标准
- YD/T 5098-2001《通信局（站）接地设计暂行技术规定》：通信行业内部常用，与GB 50689互为补充。
- DL/T 621-1997《交流电气装置的接地》：电力行业标准，主要针对发电厂、变电站等电力设施的接地，强调安全接地和工频接地电阻。
- JGJ/T 180-2009《建筑电气工程施工质量验收规范》：规定了防雷接地工程施工质量的验收标准。
国际标准参考
在涉外项目或特定高端领域,也会参考国际电工委员会的标准：
- IEC 62305系列：《雷电防护》：这是国际上最权威、最全面的防雷标准体系，分为四个部分：
- IEC 62305-1: 总则
- IEC 62305-2: 风险管理
- IEC 62305-3: 建筑物的物理损坏和生命损失
- IEC 62305-4: 内部系统
- 中国的GB 50057在很大程度上借鉴了IEC 62305的思想和框架。
关键技术内容解读
无论遵循哪个标准,防雷接地技术都包含以下几个核心要素：
（图片来源网络，侵删）
防雷装置
一套完整的防雷装置由外部防雷装置和内部防雷装置组成。
-
外部防雷装置 (防直击雷)
- 接闪器：拦截雷云放电的导体，包括：
- 避雷针：保护范围明确，常用于独立建筑或特定设备。
- 避雷带/避雷网：沿建筑物屋顶敷设的金属带或网格，是现代建筑最常用的形式。
- 避雷线：主要用于高压输电线路。
- 引下线：将接闪器接闪的雷电流安全引至接地装置的导体，可以是建筑物结构钢筋（最推荐）、专设的圆钢或扁钢。
- 接地装置：将雷电流安全泄放入大地的装置，由接地体（垂直接地极、水平接地极）和接地线组成。
- 接闪器：拦截雷云放电的导体，包括：
-
内部防雷装置 (防感应雷和雷电波侵入)
- 屏蔽：使用金属线槽、金属导管、屏蔽电缆等，减少雷电磁脉冲在空间或线路上感应出的过电压。
- 等电位连接：极其重要！ 将建筑物内所有金属物体（设备外壳、线槽、水管、暖气管、建筑结构钢筋等）用连接导体或电涌保护器连接起来，消除电位差，防止反击和侧击。
- 浪涌保护器：安装在线路（电源、信号、数据）上，用于限制瞬态过电压和泄放电涌电流，保护后端设备，SPD需根据线路类型、电压等级和雷暴日等级进行分级配置。
接地系统类型
- TN系统：电源中性点直接接地，设备外壳通过保护线与接地点连接，分为TNC, TNS, TNCS，其中TNS系统（N线和PE线严格分开）在电子信息系统中应用最广，因为它能有效避免中性线电流对干扰接地的影响。
- TT系统：电源中性点直接接地，设备外壳通过保护线直接接到与电源接地点无关的接地极上，常用于户外设备或无等电位连接条件的场所。
- IT系统：电源中性点不接地或通过高阻抗接地，设备外壳直接接地，主要用于对供电连续性要求极高的场所，如医院手术室。
现代趋势：在建筑物内部，尤其是信息系统和通信机房，普遍采用联合接地方式，即防雷接地、保护接地、工作接地、防静电接地等共用一个接地装置，这种方式结构简单、电位均衡，能有效避免不同接地系统之间的反击，接地电阻要求通常≤1Ω或≤4Ω（具体视规范和设备要求而定）。
不同场景的应用要点
| 场景 | 主要参考标准 | 设计要点 |
|---|---|---|
| 普通民用/工业建筑 | GB 50057 | 确定建筑物防雷类别； 设计外部防雷（避雷带/网+引下线+接地装置）； 做好总等电位连接； 电源进线处安装一级SPD。 |
| 数据中心/机房 | GB 50343, GB 50174 | 联合接地，接地电阻≤1Ω； 全方位屏蔽（建筑、线槽、线缆）； 精细化的等电位连接（设备、机柜、支架）； 多级SPD防护（电源、信号、网络）； 严格的静电防护。 |

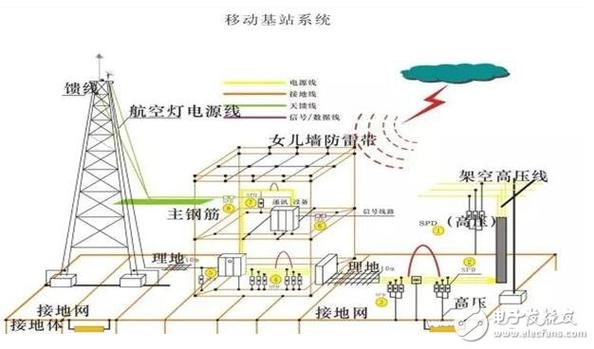

| 通信基站/局站 | GB 50689, YD/T 5098 | 联合接地，接地电阻≤5Ω（土壤电阻率高的地区可放宽）； 天线、铁塔、机房良好接地，并做等电位连接； 电源、天馈线、信号线必须安装SPD； 接地系统应考虑腐蚀和热稳定性。 |
| 易燃易爆场所 | GB 50058, GB 50057 | 防直击雷和防雷电感应要求极高； 所有金属设备、管道、构架必须可靠接地并做等电位连接； 导线应采用金属管或铠装电缆埋地引入，长度≥15m； 接地装置与防雷装置、管道等应保持足够的安全距离。 |
