康佳 P2916 是一款非常老旧的 CRT（阴极射线管，俗称“大头管”）电视，大约生产于 2000 年初期，您几乎不可能找到官方发布的、完整的电子版维修手册（PDF），这类资料在那个年代主要以纸质形式随机器提供给授权维修站。
（图片来源网络，侵删）
根据 CRT 电视的工作原理、康佳的常见设计以及网络上流传的维修经验和资料，我可以为您整理出一份详尽的 “维修思路与关键点”，这比一份泛泛而谈的手册更有实际指导意义。
康佳 P2916 电视维修核心指南
安全第一！维修前必须遵守的准则
CRT 电视内部有高压，即使断电后，显像管阳极上储存的电荷也足以致命！请务必将安全放在第一位。
-
断电并放电：
- 拔下电视电源插头。
- 找到显像管高压帽,它通常连接在显像管尾部的金属“嘴”上。
- 使用一只手握住绝缘良好的螺丝刀（带绝缘手柄），用金属部分先接触电视的金属地线（如显像管外壳的接地螺丝），然后再用螺丝刀的金属尖端去短接高压帽的金属卡子和地线，听到“啪”的一声并看到火花后，高压电即已释放。
- 重要：放电操作必须重复几次，确保完全放电，操作时务必保持身体与地面的绝缘，最好站在干燥的木板上或穿上绝缘鞋。
-
防止显像管爆炸：
（图片来源网络，侵删）- CRT 显像管是真空的，如果受到不当的撞击或压力，可能会爆炸，造成严重伤害。
- 搬运或工作时,务必小心，避免对屏幕和管颈施加任何压力。
-
使用隔离变压器：
在维修时,强烈建议使用一个 1:1 的隔离变压器，它可以将电视与市电电网隔离，防止因电源故障导致电视外壳带电，从而保护维修人员的安全。
常见故障现象与排查思路
CRT 电视的故障通常集中在几个核心部分：电源板、行扫描电路、场扫描电路、视放板、显像管和遥控/主板。
故障现象 1：完全无光栅，无声音（“死”状态）
这是最常见的故障,通常问题出在电源电路或行扫描电路。
（图片来源网络，侵删）
- 排查步骤：

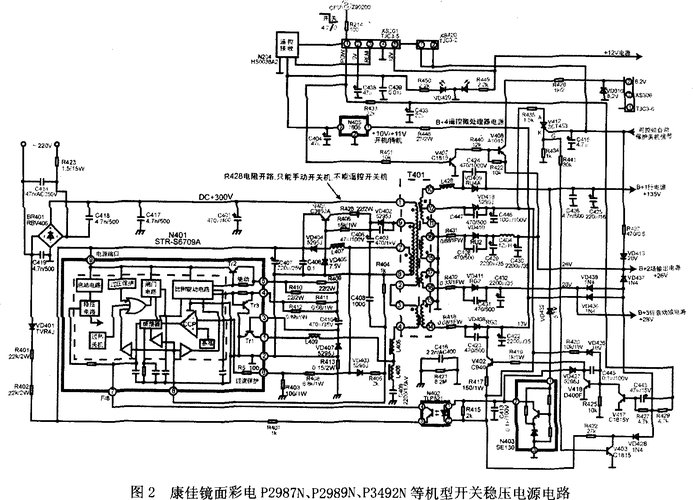

- 检查电源：
- 目视检查保险管（通常在电源输入端）是否发黑、熔断，如果熔断，说明后级电路存在严重短路。
- 保险管熔断：不要直接更换，需要断开电源与主板的连接（通常是接一个插头），然后通电测电源板输出电压是否正常，如果仍然烧保险，说明电源板自身有短路元件（如整流桥、大滤波电容、开关管等），重点检查这些元件是否击穿。
- 保险管完好：说明后级负载可能有短路，或者电源电路未启动，测量电源板是否有正常的输出电压（如 +115V, +24V, +12V, +5V 等），如果无输出，则故障在电源板本身。
- 检查行扫描电路：
- 如果电源电压正常（尤其是 +115V），但电视仍无反应，问题很可能在行扫描电路。
- 行电路不工作,会导致电源负载极轻，有时电源会处于保护性停振状态。
- 测量行输出管（通常是三个引脚的大功率三极管，型号可能如 2SC5144, 2SC2482 等）是否击穿，行管击穿是常见故障。
- 检查行推动管、行推动变压器、行振荡集成电路（如 LA7837/7838 或康佳专用集成块）及其外围电路。
- 检查电源：
故障现象 2：有光栅，无图像，无声音
- 排查步骤：
- 检查公共通道：
- 听喇叭是否有“沙沙”声，如果有，说明伴音功放和扬声器正常，问题在图像通道或高频头。
- 如果无任何声音,可能是伴音功放或其供电问题。
- 检查高频头和调谐电压：
- 检查高频头各引脚电压是否正常（尤其是 +5V 工作电压、+33V 调谐电压）。
- 检查遥控/主板送来的波段控制电压（如 BL, BH, BU）是否正确。
- 检查中放和解码电路：
- 检查图像中放、伴音中放集成电路（如 TA8690AN, LA76810 等）的供电是否正常。
- 检查其外围晶振、滤波器等是否损坏。
- 检查视放板：
- 视放板在显像管尾座上,如果视放板不工作，会导致光栅很亮且无图像。
- 检查视放板供电（+200V）和输入的亮度/色度信号。
- 检查公共通道：
故障现象 3：有图像和声音，但光栅异常
- 水平一条亮线：
- 故障点：场扫描电路。
- 排查：检查场输出集成电路（如 LA7837, TDA3653 等）及其供电、外围偏置电路、场偏转线圈回路是否开路。
- 垂直一条亮线：
- 故障点：行扫描电路中的行偏转线圈回路。
- 排查：检查行偏转线圈插头是否松动，与行输出相连的“S”校正电容、线性电感是否开路。
- 光栅幅度不足/过大：
- 故障点：电源电压偏低/偏高，或行/场输出电路工作不正常。
- 光栅暗淡或亮度失控：
- 故障点：显像管老化、帘栅极（G2）电压过低、加速极电压异常、视放电路故障。
故障现象 4：图像扭曲、有干扰、拉丝
- 排查：
- 检查电源滤波电容是否失效（容值减小），导致电源纹波过大。
- 检查行输出变压器（FBT，俗称“高压包”）是否性能不良，产生干扰。
- 检查视放板上的元件是否有虚焊或损坏。
- 检查信号输入线屏蔽是否良好。
关键电路板和元器件位置
- 电源板：通常位于电视的左后方或右后方，是独立的模块，包含保险管、电源开关管、开关变压器、整流桥、滤波电容等。
- 主板（主板/信号板）：位于电视中部，是核心控制板，包含高频头、中放/解码集成电路、CPU（微处理器）、存储器（用于存储节目）、接口等。
- 行输出板/视放板：位于显像管尾部的管座上，包含行输出变压器（高压包）、视放管、显像管管座等，这是高压集中的区域。
- 行偏转线圈 和 场偏转线圈：套在显像管管颈上，分别负责水平和方向的扫描。
寻找维修手册和图纸的途径
虽然没有官方手册,但可以尝试以下途径寻找维修资料：
- 专业维修论坛：
- “家电维修论坛”：国内非常知名的维修论坛，有大量的维修资料、图纸和经验分享，您可以在其“图纸/资料”区搜索“康佳 P2916”或其核心芯片型号（如中放芯片型号）。
- “21ic电子网”：有维修专区，可以查找相关技术文档。
- 百度文库、豆丁网等文档分享平台：
搜索关键词“康佳 P2916 维修手册”、“康佳 P2916 电路图”，虽然质量参差不齐，但有时能找到一些热心网友上传的扫描件或手绘图纸。
- 淘宝/阿里巴巴：
在这些平台上搜索“康佳 P2916 电路图”，有专门销售老电视图纸的商家，通常为纸质版或电子版扫描件。
总结与建议
- 核心思路：对于 CRT 电视，维修遵循“先电源，后行场，再信号”的原则，电源是基础，行场是核心，信号是附属。
- 工具准备：除了万用表（最好有数字表和二极管档），还需要示波器（用于观察行场
