需要强调的是，直接获取完整的“标准答案”有时对学习并无益处，因为它可能掩盖了您在解题过程中的思维误区，我将为您提供解题思路、典型例题详解、章节知识点总结以及高质量的在线资源,帮助您真正掌握这门课程。

（图片来源网络，侵删）

第一部分：电路基础

电路部分是整个课程的基础，核心是分析电路中的电压、电流和功率。

核心知识点与典型题型

电路基本概念
- 知识点：参考方向、功率计算（P = UI，注意正负号的物理意义）、电阻的串并联、电源的等效变换（电压源与电流源互换）。
- 典型题型：
  - 计算电路中某元件的功率,并判断是吸收还是发出功率。
  - 求解简单混联电路的等效电阻。
  - 利用电源等效变换简化复杂电路。
- 解题思路：
  - 功率问题：首先设定一个参考方向（电压和电流的关联/非关联），然后代入公式计算。P > 0 表示吸收功率（负载），P < 0 表示发出功率（电源）。
  - 等效电阻：从电路的末端开始，逐步将串联和并联的电阻合并,最后得到总等效电阻。
  - 电源变换：记住变换公式 R_s = R_p, I_s = U_s / R_s，变换的目的是为了简化下一步的分析（如用节点法或网孔法）。

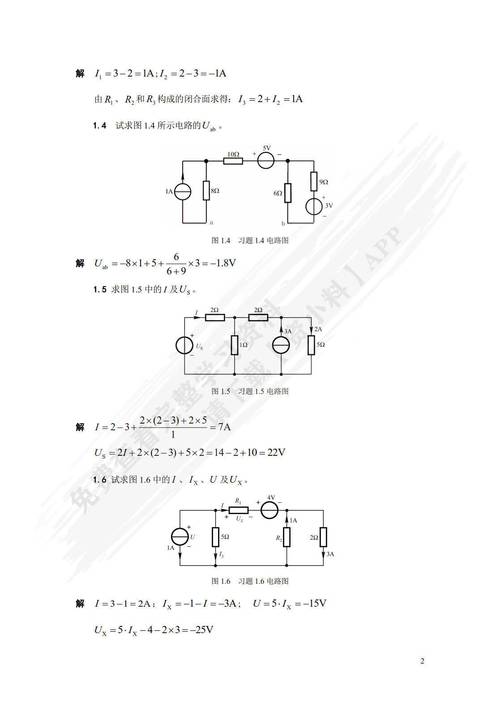

电路分析方法
- 知识点：基尔霍夫电流定律、基尔霍夫电压定律、节点电压法、网孔电流法、叠加定理、戴维南定理与诺顿定理。
- 典型题型：
  - 支路电流法求解各支路电流。
  - 使用节点电压法求解节点电位。
  - 使用网孔电流法求解网孔电流。
  - 应用叠加定理求某支路的电压或电流。
  - 求解含源一端口网络的戴维南等效电路和诺顿等效电路。
- 解题思路：
  - KCL/KVL：这是所有电路分析方法的基石,列出独立的节点电流方程和回路电压方程。
  - 节点法：选择一个参考节点（通常是“地”），对其他独立节点列写节点电压方程,关键在于正确处理与电流源串联的电阻和与电压源并联的电阻。
  - 网孔法：对每个独立网孔列写网孔电流方程，关键在于正确处理电流源（分为有伴电流源和无伴电流源）。
  - 叠加定理：分别计算每个独立电源单独作用时产生的响应（电压或电流），然后将所有响应相加，注意：处理不作用的电压源（短路）和电流源（开路）。
  - 戴维南定理：这是最常用和最重要的定理之一。
    1. 求开路电压 (U_oc)：将待求支路断开,计算断开处的电压。
    2. 求等效电阻 (R_eq)：将所有独立电源置零（电压源短路，电流源开路）,从断开处看进去的等效电阻。
    3. 画出等效电路：用 U_oc 和 R_eq 串联的模型代替原网络,求解待求量。

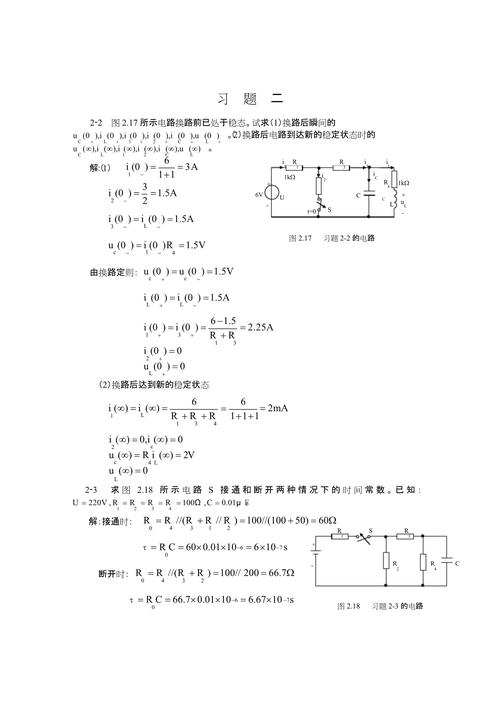

正弦交流电路
（图片来源网络，侵删）
- 知识点：正弦量的三要素（幅值、角频率、初相位）、相量法、阻抗与导纳、正弦电路的功率（有功功率P、无功功率Q、视在功率S）、功率因数及提高。
- 典型题型：
  - 正弦量与相量的相互转换。
  - 用相量法分析 RLC 串、并联电路，求解电压、电流。
  - 计算电路的复阻抗、复导纳。
  - 计算电路的 P, Q, S 和功率因数 cos(φ)。
  - 计算并联电容以提高电路的功率因数。
- 解题思路：
  - 相量法：这是分析正弦稳态电路的核心，将所有正弦量（电压、电流）用相量表示，电路元件用阻抗（Z_R = R, Z_L = jωL, Z_C = 1/(jωC) = -j/(ωC)）表示，然后直流电路的所有分析方法（KCL, KVL, 节点法, 网孔法, 叠加定理等）都可以直接使用。
  - 功率计算：
    - P = U I cos(φ) (有功功率,单位瓦W)
    - Q = U I sin(φ) (无功功率,单位乏var)
    - S = U I = √(P² + Q²) (视在功率,单位伏安VA)
    - cos(φ) 是功率因数，是电压与电流的相位差。
  - 提高功率因数：在感性负载两端并联一个合适的电容，电容的无功功率 Q_C 可以补偿电感的无功功率 Q_L，从而减小总的无功功率 Q，提高 cos(φ)，计算公式为 C = P / (ωU²) * (tan(φ₁) - tan(φ₂))，是并联前的相位角，是并联后的目标相位角。

第二部分：模拟电子技术

模拟电子技术部分的核心是半导体器件及其组成的放大、滤波等基本电路。

核心知识点与典型题型

半导体二极管及其基本应用
- 知识点：PN结的单向导电性、二极管的伏安特性曲线、主要参数（最大整流电流、最高反向工作电压）、稳压二极管。
- 典型题型：
  - 判断二极管在电路中是导通还是截止,并计算输出电压。
  - 分析单相半波、全波桥式整流滤波电路的工作原理，计算输出电压 U_O 和二极管承受的反向电压 U_RM。
  - 简单的稳压电路分析。
- 解题思路：
  - 判断二极管状态：先假设二极管断开，计算其阳极和阴极的电位差，若 U_阳 > U_阴 且差值大于死区电压（通常按0.7V估算），则二极管导通，可视为一个0.7V的电压源；否则，二极管截止,视为开路。
  - 整流电路：
    - 半波：U_O ≈ 0.9 U_2 (有电容滤波), U_RM = √2 U_2
    - 桥式：U_O ≈ 1.2 U_2 (有电容滤波), U_RM = √2 U_2
    - U_2 是变压器副边电压的有效值。
三极管及其基本放大电路
- 知识点：三极管的结构与工作原理（三种状态：放大、截止、饱和）、静态工作点、放大电路的三种组态（共射、共集、共基）、图解分析法、微变等效电路分析法。
- 典型题型：
  - 判断三极管的工作状态（放大、截止、饱和）。
  - 计算放大电路的静态工作点（IBQ, ICQ, UCEQ）。
  - 使用微变等效电路法计算放大电路的电压放大倍数 Au、输入电阻 Ri 和输出电阻 Ro。
  - 分析射极输出器（共集电极放大电路）的特点。
- 解题思路：
  - 判断工作状态：
    - 截止：发射结反偏 (UBE < 0)。
    - 饱和：发射结正偏 (UBE ≈ 0.7V)，且集电结也正偏 (UCB < 0 或 UCE < UCE(sat) ≈ 0.3V)。
    - 放大：发射结正偏，集电结反偏 (UCE > UBE)。
  - 静态分析（估算）：
    - 共射电路：IBQ ≈ (VCC - VBEQ) / Rb，ICQ = β * IBQ，UCEQ = VCC - ICQ * Rc。
  - 动态分析（微变等效电路）：
    1. 画出放大电路的交流通路（电容短路，直流电源接地）。
    2. 将三极管替换为微变等效模型（`
