led开关电源维修视频是电子维修爱好者和技术人员提升技能的重要学习资源，通过直观的视频演示，可以快速掌握故障诊断、元器件检测及电路修复的方法，以下从维修基础、常见故障分析、实操步骤及注意事项等方面展开详细说明,帮助系统学习开关电源维修技术。
开关电源维修基础

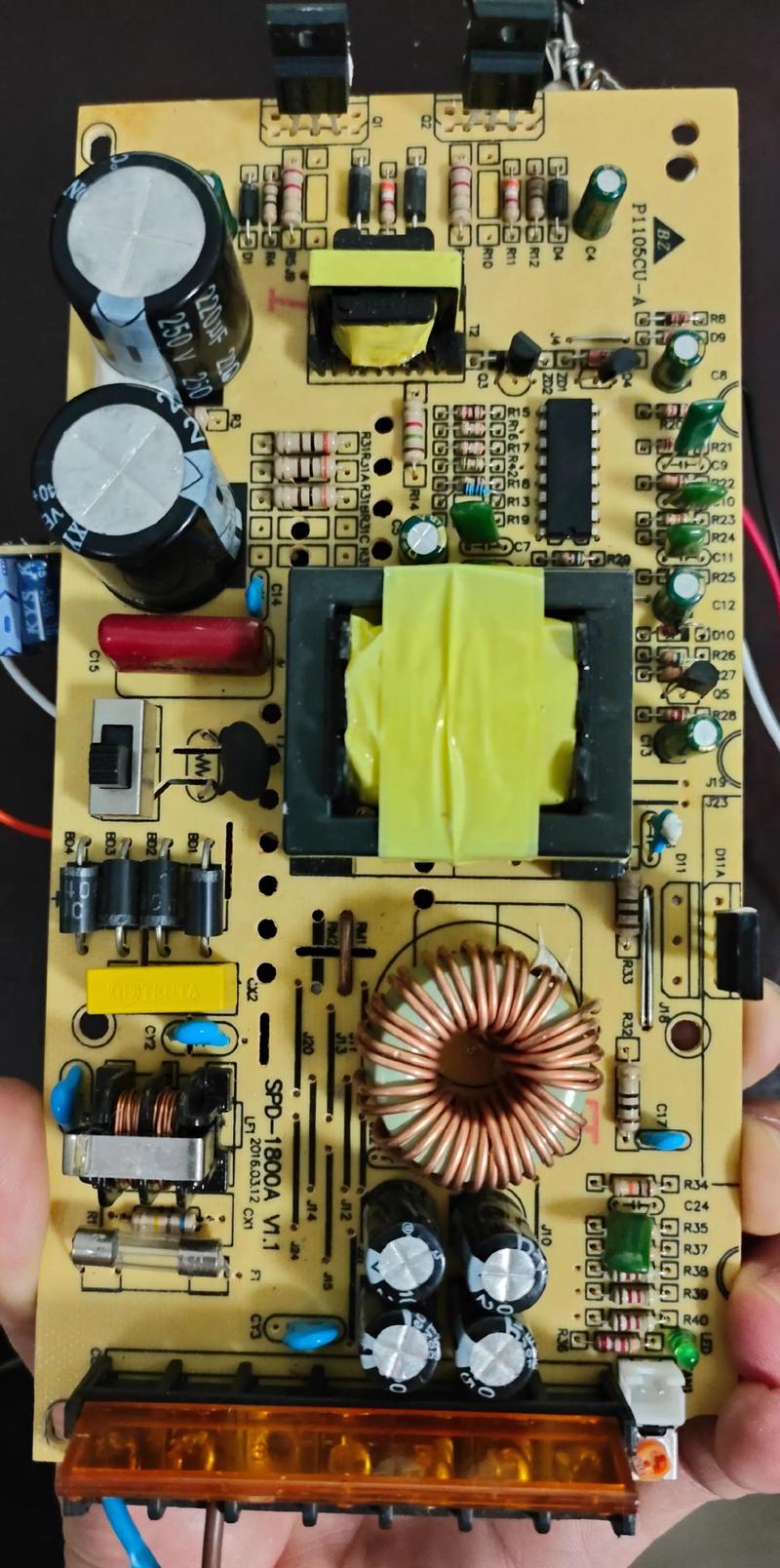

开关电源的核心包括输入滤波、整流、PWM控制、功率开关、输出整流滤波等模块，故障多集中在输入欠压、输出异常、元器件老化等环节，维修前需准备工具：万用表（测电压、电阻、二极管）、示波器（观察PWM波形）、电烙铁、吸锡器、热风枪及替换用元器件（如MOS管、电解电容、PWM芯片如UC3842、TL494等），视频教程通常会先讲解电路原理图识别，重点标注关键测试点，如市电输入端的保险丝、共模电感，整流桥后的直流电压（通常为300V左右），PWM芯片的供电脚（如UC3842的7脚脚电压应为12-20V），以及输出端的滤波电容电压（如5V输出端应有5V±0.1V稳定电压）。
常见故障分析与视频学习要点
-
电源无输出
- 保险丝熔断：视频会演示测量输入端电阻，若短路需排查整流桥、MOS管是否击穿，用万用表二极管档测整流桥交流端与直流端是否导通，MOS管D-S极是否短路。
- 保险丝未熔断但无输出：重点检测PWM芯片是否工作，视频会展示测量芯片供电脚电压，若无电压则检查启动电阻（如几kΩ大电阻）是否开路，或相关反馈电路（如光耦PC817）是否损坏。
-
输出电压偏低或偏高
- 电压偏低：常见原因输出滤波电容失效（ESR增大）、负载过流或反馈电路异常，视频中会演示用ESR表测电容等效串联电阻，或代换法验证；同时检测反馈分压电阻（如输出端通过10kΩ和2.2kΩ电阻分压至误差放大器）是否变值。
- 电压偏高：多因误差放大器（如TL431）或光耦失效，视频会教测量TL431参考端（Ref脚）电压（正常为2.5V），若异常则检查其阴极到光耦发光管的线路是否开路。
-
输出纹波过大

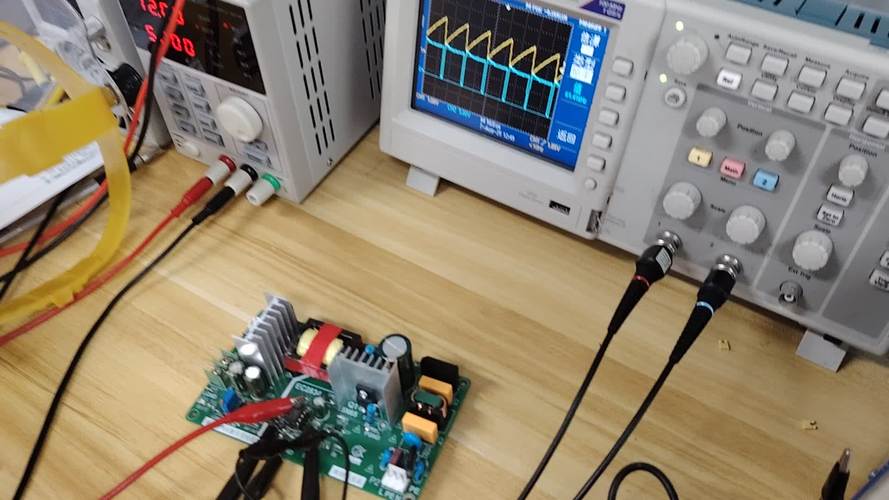

视频会分析原因：输出滤波电容容量下降、高频整流二极管（如肖特基二极管）反向恢复特性变差，或PWM控制频率异常，通过示波器观察输出端纹波波形（通常要求≤50mVpp），对比正常波形判断故障点,例如更换二极管或并联电容验证。
（图片来源网络，侵删）
实操步骤与视频演示细节

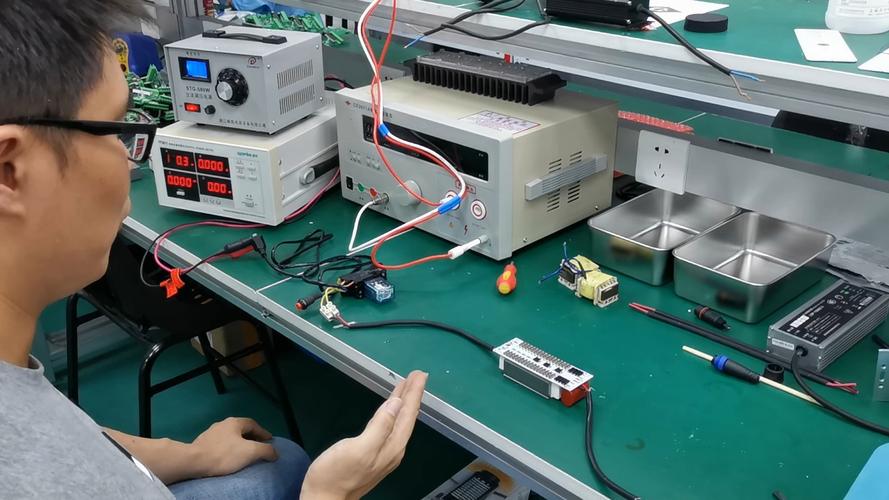

维修视频通常按“安全断电→静态检测→通电测试→逐步排查”流程展开：
- 安全操作：强调先对大电容放电（用20kΩ/10W电阻短接电容两端），避免触电或损坏万用表。
- 静态检测：未通电时测关键电阻值，如功率开关管源极电阻（通常为0.1-0.22Ω，若开路会导致无驱动信号）、PWM芯片外围电阻是否变值。
- 通电测试：逐步加电，监测输入电压、PWM芯片各脚电压波形，视频会演示用示波器测MOS管G极驱动波形（应为方波，频率约50-100kHz，幅值10-15V），若无波形则检查振荡电路（如UC3842的6脚外接RT/CT电阻电容）。
- 元器件代换：针对易损件（如电解电容、MOS管），视频会展示拆焊技巧，如先吸走焊锡，再用热风枪均匀加热，避免焊盘脱落；代换MOS管时需注意极性和耐压值（如N沟道MOS管耐压需大于400V）。
维修注意事项
- 区分强弱电：输入端市电部分带高压，维修时需隔离变压器供电，确保人身安全。
- 标记元件方向：如电解电容极性、二极管方向，视频会强调贴片元件的焊接技巧，避免虚焊或短路。
- 分析故障关联性：例如输出短路可能导致PWM芯片过流保护（UC3842的3脚电压升高）,需先排除负载问题再通电维修。
相关问答FAQs
Q1：维修开关电源时，如何快速判断PWM芯片是否损坏？
A：可通过测量芯片关键脚电压判断，以UC3842为例：7脚VCC电压正常为12-20V（若为0V则检查启动电阻）；8脚输出电压应为5V基准电压（若异常则芯片损坏）；3脚过流检测脚电压正常为0V左右（若高于1V可能因过流保护），若供电正常但各脚无输出，且外围元件无异常，则可判定芯片损坏,需更换同型号芯片。
Q2：为什么开关电源输出端的电解电容容易损坏？如何延长其寿命？
A：电解电容损坏多因高温、纹流电流过大或质量不佳，开关电源工作温度高（尤其靠近功率管处），电容内部电解液易干涸导致ESR增大；纹流电流过大会使电容发热，加速老化，延长寿命的方法：选用105℃高温电解电容；在电容两端并联小容量陶瓷电容（如0.1μF）滤除高频噪声；改善电源散热，如加装风扇或扩大散热器面积，确保电容工作温度控制在85℃以下。
