需要强调的是，电视机维修，特别是主板维修，属于高精密电子技术，需要具备一定的电子知识和维修经验，如果您是新手，强烈建议寻求专业维修人员的帮助，以免造成更大的损坏或安全隐患。 将为您提供一个系统的维修思路、常见故障点分析和操作指南,希望能帮助您或您的维修师傅解决问题。
（图片来源网络，侵删）
第一部分：维修前的准备工作与安全须知
-
安全第一！
- 断电与放电：在维修前，务必拔掉电视机的电源插头，由于主板上的大电容（滤波电容）在断电后仍可能存有高压，需要使用大功率电阻（如1KΩ/5W）进行放电,防止触电。
- 静电防护：人体静电可能损坏主板上的精密芯片，佩戴防静电手环，或在触摸主板前先触摸金属接地体（如暖气管）释放静电。
-
工具准备
- 基础工具：螺丝刀套装（十字、一字）、镊子、尖嘴钳、万用表（必备，最好有二极管档和电容档）。
- 维修工具：电烙铁、焊锡丝、松香、吸锡器或吸锡线、热风枪（用于拆卸BGA芯片）。
- 辅助工具：放大镜或显微镜（观察细小焊点和元件）、酒精、棉签、小刷子。
-
获取图纸和资料
- 图纸：维修TCL主板最关键的是找到对应的原理图和点位图，原理图告诉您各个芯片、元件的功能和连接关系；点位图则精确地标示了测试点的位置和电压。
- 如何获取：
- 在一些维修论坛（如“家电维修论坛”、“迅维网”）上搜索“TCL L37E19 原理图”。
- 向维修同行或资料商购买。
- 如果找不到完全匹配的，可以寻找同芯片方案（如主芯片是MT5325、MST6M48等）的通用图纸作为参考。
第二部分：故障现象分析与维修思路
根据您描述的“主扳维修”，我假设您遇到了一些故障，下面我将根据不同的故障现象,提供对应的维修思路。
（图片来源网络，侵删）
故障现象一：完全不开机（指示灯不亮，无任何反应）
这是最常见的故障,通常是电源部分或系统供电部分的问题。
-
检查电源板：
- 保险丝：检查主板上的电源输入保险丝（通常为F1或F101）是否熔断，如果熔断,说明后级电路存在严重短路。
- 大功率元件：保险丝熔断后，重点检查PFC（功率因数校正）电路和主开关电源电路的大功率元件，如：
- PFC开关管：通常是一个三极管,容易击穿短路。
- 主开关管：同样容易击穿。
- 整流桥：是否短路。
- 大电容：是否鼓包、漏液或失效。
- 测量电压：如果保险丝完好，测量电源管理芯片（如VIPer12A, L6599等）的供电脚（VCC）是否有启动电压，若无,检查启动电阻是否开路。
-
检查主板系统供电：
- 5V-待机电压：在完全不开机但电源板有输出的情况下，检查主板上的5V待机电压是否正常，这个电压通常由电源板通过一个排线送到主板,为CPU和遥控接收电路供电。
- CPU供电：如果5V待机正常，但整机无反应，检查CPU的核心供电（如3.3V, 1.8V, 1.2V等）是否正常，这些电压由主板上的DC-DC转换电路（电源IC）产生。
- 复位与时钟：CPU工作需要三个条件：供电、复位、时钟，供电正常后，用示波器检查CPU的复位脚（RST）是否有复位高电平，晶振（晶振旁边通常有两个小电容）两端是否有起振波形。
故障现象二：开机有声音，但黑屏/白屏/花屏
这通常意味着电源和CPU系统基本正常，问题出在信号处理或屏驱动部分。
（图片来源网络，侵删）
-
检查背光：
- 现象：如果屏幕是黑的，但开机声音正常，用手电筒斜照屏幕，如果能隐约看到图像，说明背光不亮。
- 检查点：
- 背光板：主板会输出一个“背光开启”信号（通常是高电平或低电平）到背光板,检查这个信号是否正常发出。
- 背光供电：检查主板提供给背光板的供电（通常是24V或12V）是否正常。
- 背光板本身：背光板上的LED灯珠、升压电路、驱动IC（如OZ9926, OZ960等）是故障高发区,背光板本身故障率较高。
-
检查屏驱动逻辑板（T-CON板）：
- 现象：如果屏幕是白屏、花屏、有横线竖线或图像扭曲，通常是逻辑板或屏排线的问题。
- 检查点：
- 屏供电：逻辑板需要多种电压供电（如3.3V, 2.5V, 1.8V, 12V等）,检查这些电压是否正常。
- LVDS信号：主板通过一个扁平的LVDS排线将图像信号传送到逻辑板，用示波器测量LVDS排线的信号线,是否有正常的差分波形。
- 逻辑板本身：逻辑板上的主控芯片、存储器、DC-DC电路等可能损坏。
-
检查主板信号处理部分：
- 主芯片（Scaler/SoC）：这是图像处理的核心，如果它损坏,可能导致无图像或图像异常。
- 存储器（Flash/EEPROM）：存储了电视机的程序，如果程序丢失或损坏，可能导致不开机或功能异常，有时可以通过“强制升级”或“烧录固件”来解决。
- AV/VGA/HDMI输入接口：检查对应的信号处理通道和相关元件是否正常。

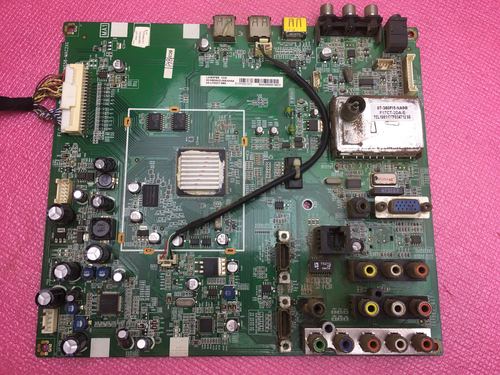

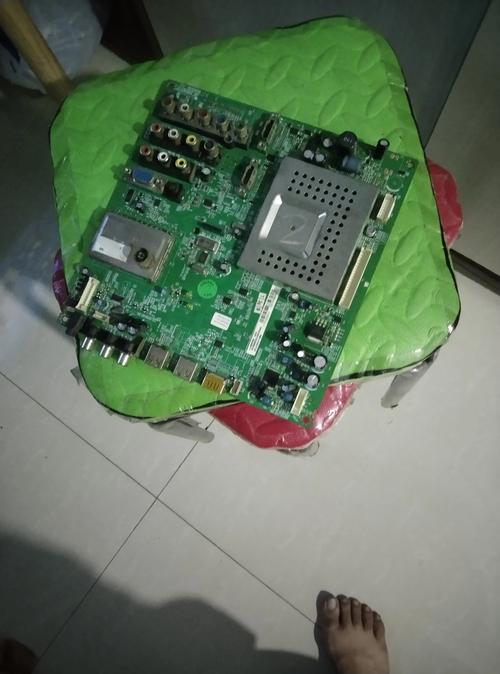

第三部分：针对TCL L37E19主板的具体检查点
虽然无法获取到您手头这台电视的精确图纸，但我们可以根据该型号的常见方案进行推测，L37E19这类老款电视，主芯片方案很可能采用 MStar（晨星） 或 MTK（联发科） 的方案。
-
寻找主芯片型号：
- 在主板上找到最大的那块芯片，上面会印有型号，MST6M48、MT5325、MT5399 等，这是维修的“地图中心”。
-
根据主芯片查找图纸：
一旦确定了主芯片型号，就可以在网上搜索该芯片的“典型应用电路图”，虽然不是您机器的原图，但核心供电、晶振、复位、Flash连接等部分是高度相似的,非常有参考价值。
-
重点检查区域：
- 供电区域：围绕主芯片、Flash芯片、以及其他主要IC的供电电路，检查那些小的DC-DC电源IC（如AP6230, RT9013等）及其外围元件（电感、电容、电阻）。
- 接口区域：检查HDMI、AV、VGA等输入接口的排针或插座是否有松动、氧化或虚焊。
- 易损元件：
- 电解电容：检查主板上所有电解电容（尤其是电源部分）是否有鼓包、漏液、顶部不平的现象，这是最常见的故障点之一，更换成本低,效果显著。
- 排线接口：连接主板和逻辑板、主板和背光板的排线接口，长期插拔可能导致接触不良或虚焊,可以重新拔插或用烙铁加焊一下。
第四部分：维修流程总结
- 问诊：详细向用户了解故障发生的过程和现象。
- 目测：打开后盖，目测主板是否有明显烧焦、鼓包元件、虚焊点。
- 测电源：测量保险丝、PFC、5V待机等关键电压,判断故障是在电源板还是主板。
- 测供电：如果电源正常,测量CPU和主芯片的各组供电是否正常。
- 测信号：供电正常后，测量复位、时钟、LVDS信号等关键信号是否正常。
- 隔离故障：通过测量，逐步缩小故障范围，是电源IC坏了，还是主
