数控机床作为现代制造业的核心设备,其运行稳定性直接影响生产效率和加工精度，由于长期高负荷运行、操作不当或维护缺失，数控机床常出现各类故障，快速准确地诊断并排除故障是保障生产的关键，以下从常见故障类型、诊断方法及维修策略三个方面展开详细分析。
（图片来源网络，侵删）
数控机床常见故障类型及表现
数控机床的故障可分为电气系统故障、机械系统故障、伺服系统故障、数控系统故障及辅助系统故障五大类，每类故障均有典型表现：
（一）电气系统故障
电气系统是机床的“神经网络”，故障率较高，主要包括：
- 电源异常：如电压波动、缺相、过压保护误触发，导致系统无法启动或突然停机，电网电压过高可能烧毁驱动模块，电压过低则引发伺服报警。
- 元器件损坏：接触器、继电器、熔断器等因老化或过载失效，常见现象为电机不启动、指示灯不亮。
- 线路问题：接线端子松动、电缆磨损、短路或断路，可能导致信号传输中断，引发坐标轴失控或操作面板失灵。
（二）机械系统故障
机械部件的磨损和变形是机床精度下降的主要原因：
- 主轴故障：主轴异响、过热或精度丧失，多因轴承损坏、润滑不足或传动带松动，轴承滚珠剥落会导致加工表面出现波纹。
- 进给系统故障：滚珠丝杠卡死、导轨润滑不良引发爬行，表现为定位精度超差或反向间隙过大。
- 刀库故障：刀号错乱、刀具卡不住或换刀不到位，通常由刀臂定位传感器失效、液压系统压力不足或刀套磨损引起。
（三）伺服系统故障
伺服系统控制机床执行部件的运动,故障多表现为：
（图片来源网络，侵删）
- 过载报警：如伺服电机过流、过热，常见原因包括机械负载过大、电机绝缘老化或驱动器参数设置错误。
- 位置偏差：如“坐标轴跟随误差过大”报警，通常因编码器污染、光栅尺脏污或位置环增益不当导致。
- 振动异响：电机与丝杠不同轴、联轴器损坏或反馈信号干扰，可能引发加工振纹，影响表面质量。
（四）数控系统故障
数控系统（如FANUC、SIEMENS等）是机床的“大脑”，故障可分为硬件和软件两类：
- 硬件故障：主板、存储器模块损坏，现象为系统无法启动、黑屏或数据丢失。
- 软件故障：程序错误、参数丢失（如螺补、间隙补偿值被误删）或病毒感染，可能导致加工尺寸偏差或操作界面卡顿。
（五）辅助系统故障
冷却、润滑、排屑等辅助系统故障虽不影响核心运动，但可能间接导致停机：
- 冷却系统：冷却泵不工作、管路堵塞，引发加工工件热变形或刀具寿命缩短。
- 润滑系统：润滑站压力不足、油路堵塞，导致导轨、丝杠磨损加剧，甚至引发“导轨卡死”报警。
故障诊断方法与维修流程
数控机床故障诊断需遵循“先外后内、先机械后电气、先简单后复杂”的原则，具体步骤如下：
（一）故障现象问询与现场检查
- 问询操作人员：了解故障发生时机（如开机时、加工中）、伴随现象（异响、异味）及近期操作（如程序修改、参数调整）。

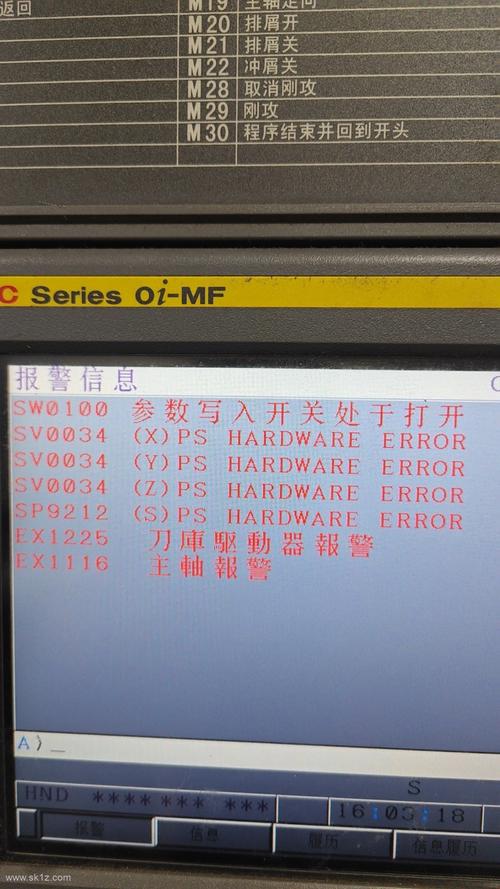

- 直观检查：观察报警代码（如FANUC的“SV0110”表示伺服过载）、指示灯状态，检查有无烧焦痕迹、油污泄漏或部件松动。
（二）故障分析与定位
- 报警代码分析：根据数控系统报警手册，优先处理致命性故障（如“硬件故障”“急停报警”），再处理非致命故障（如“电池电压低”）。
- 信号检测：使用万用表、示波器检测电压、电流波形，判断驱动器、编码器等信号是否正常，测量伺服电机三相电阻是否平衡，可判断绕组是否短路。
- 隔离法排查：断开可疑部件（如更换驱动器模块），观察故障是否消失，逐步缩小故障范围。
（三）维修与验证
- 部件更换与修复：对损坏的元器件（如熔断器、轴承）进行更换，对线路进行重新焊接或绝缘处理。
- 参数调整与程序校验：恢复丢失的参数（如通过备份文件导入），重新设置伺服增益、反向间隙等，确保加工精度达标。
- 试运行验证：空载运行各坐标轴，执行测试程序，确认故障彻底排除后，再进行负载加工验证。
常见故障维修案例速查表
为提高维修效率,以下列举典型故障现象、原因及处理措施：
（图片来源网络，侵删）
| 故障现象 | 可能原因 | 维修措施 |
|---|---|---|
| 系统无法启动，电源指示灯不亮 | 主电源开关损坏、熔断器熔断 | 更换熔断器（检查负载是否短路）、修复电源开关 |
| Z轴坐标运行异响 | 滚珠丝杠润滑不足、轴承损坏 | 补充润滑脂、更换轴承 |
| 换刀中途停止，报警“刀号错误” | 刀臂定位传感器脏污、刀套机械卡阻 | 清洁传感器、调整刀套位置、润滑传动机构 |
| 加工圆度超差 | 伺服电机与丝杠不同轴、导轨间隙过大 | 重新对中电机、调整导轨压块、补偿反向间隙 |
| 数控系统黑屏 | 主板电容鼓包、备用电池电压不足 | 更换主板电容、更换备用电池 |
相关问答FAQs
Q1：数控机床出现“坐标轴跟随误差过大”报警，如何快速排查？
A：首先检查机械负载是否过大（如切屑卡滞），然后测量伺服电机编码器反馈信号是否正常（用示波器观察脉冲波形），最后检查位置环增益参数是否被误调低，若以上均正常，可能是驱动器或编码器硬件损坏，需进一步更换测试。
Q2：数控机床加工时工件尺寸不稳定，可能的原因有哪些？
A：常见原因包括：① 丝杠反向间隙过大，需重新补偿间隙；② 机床热变形，检查冷却系统是否正常工作；③ 主轴径向跳动超差，需重新调整轴承或更换主轴；④ 程序坐标设置错误，校验工件坐标系原点，建议从简单参数检查入手，逐步排查机械和电气因素。
