刘坚强自学主板维修全套是一个需要系统规划、持续实践和不断总结的过程，从零开始掌握这项技术，既要理论学习与动手实操相结合，也要培养逻辑思维和故障排查能力，以下从学习路径、核心知识、实践方法、工具准备及进阶方向等方面展开详细说明。

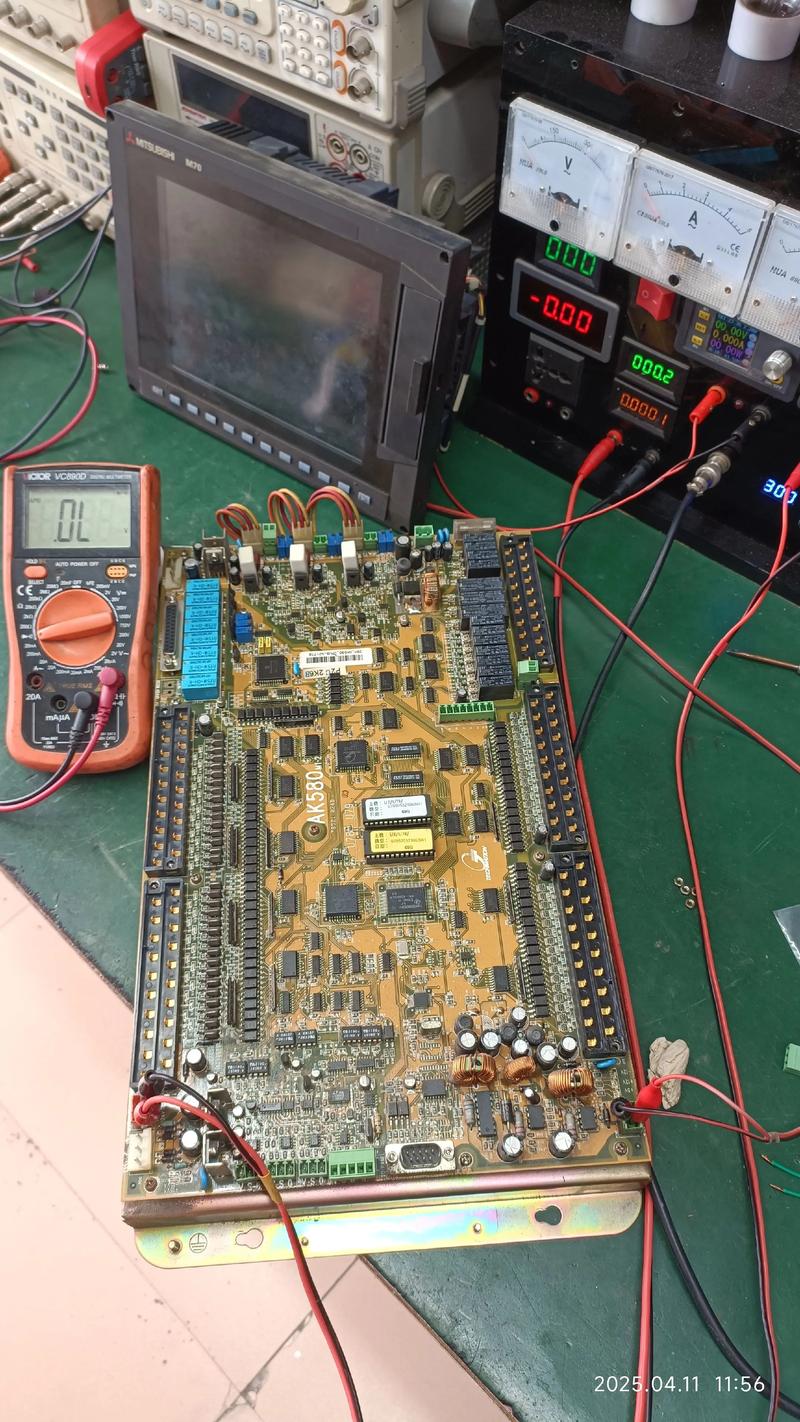

（图片来源网络，侵删）
学习路径：从基础到系统化
自学主板维修需遵循“理论先行、由浅入深、循序渐进”的原则，避免一开始就陷入复杂电路分析。
基础知识铺垫
首先需要掌握电子技术基础,包括：
- 电路原理：理解电压、电流、电阻、电容、电感等基本概念，掌握欧姆定律、基尔霍夫定律等核心定律，这是分析电路工作原理的基础。
- 数字电路：学习逻辑门电路（与、或、非、异或等）、触发器、寄存器、计数器等，理解二进制、十六进制进制转换，以及高低电平信号的意义。
- 模拟电路：了解放大电路、滤波电路、稳压电路的工作原理，特别是主板中的供电模块（如PWM控制、MOS管驱动）常涉及模拟电路知识。
主板结构认知
熟悉主板的硬件构成是维修的前提,需重点掌握：
- 主板架构：ATX结构、主板布局（CPU供电区、内存插槽、PCIe插槽、SATA接口、USB接口、芯片组位置等）。
- 核心芯片功能：BIOS/UEFI芯片（存储启动程序）、南桥/北桥（或PCH芯片，负责I/O设备管理）、CPU插座（Intel LGA、AMD AM系列）、电源管理芯片（如RT系列、ADP系列）的作用及相互关系。
- 接口定义：各类接口的针脚定义（如USB 2.0/3.0、VGA/HDMI/DVI、PS/2鼠标键盘接口），以及接口电路的常见故障点（如虚焊、针脚氧化）。
电路图与维修手册学习
主板维修离不开电路图,需学会识别：
（图片来源网络，侵删）
- 原理图：理解各模块的供电时序、信号流向，例如CPU供电的“上电-使能-电压输出”流程。
- 点位图：记录主板上的测试点（如电压测试点、时钟测试点、复位测试点）的位置及正常参数。
- 维修手册：参考品牌主板的官方维修指南，了解常见故障代码（如Debug灯含义）、故障排除流程。
核心知识：供电、时钟、复位三大核心电路
主板故障的80%集中在供电、时钟、复位三大核心电路，需重点掌握其工作原理和故障排查方法。
供电电路
供电是主板工作的“动力源”，可分为：
- CPU供电：由电源管理芯片（PWM）、MOS管、电感、电容组成，负责为CPU提供稳定的电压（如1.2V、5V），需学习PWM芯片的使能信号（EN）、电压反馈（FB）脚的作用，以及MOS管的好坏判断（用万用表二极管档测阻值）。
- 内存供电：通常由DDR专用供电芯片或CPU供电分支输出，电压多为1.5V、2.5V等，需测量内存插槽旁边的测试点电压是否正常。
- 芯片组供电：为南桥/北桥（PCH）芯片供电，电压多为3.3V、1.05V等，若供电异常会导致主板无法识别或设备不稳定。
时钟电路
时钟信号是主板各部件同步工作的“节拍器”，由时钟发生器（ICS系列）输出不同频率的时钟信号（如CPU 100MHz、PCI 33MHz、USB 48MHz）。
- 故障判断：用示波器测量时钟芯片的输出脚是否有波形，若无波形，需检查时钟芯片的供电（3.3V）、晶振（是否起振）、复位信号是否正常。
- 常见故障：时钟信号缺失会导致CPU不工作、无法开机、设备无法识别（如网卡、声卡）。
复位电路
复位电路用于初始化主板各部件,确保系统从初始状态启动。
（图片来源网络，侵删）
- 复位信号流程：开机后，电源管理芯片发出PGOOD（电源好）信号，触发复位芯片（如74HC系列）输出复位信号（RST），送至CPU、南桥、内存等芯片。
- 故障排查：用万用表测量复位芯片的输入/输出脚电压，若复位信号持续低电平，可能导致CPU无反应、开机黑屏。
实践方法：从模拟故障到真实维修
理论学习需通过实践巩固,建议按以下步骤操作：
工具准备
| 工具名称 | 作用 |
|---|---|
| 数字万用表 | 测量电压、电阻、通断，判断供电是否正常、元件是否短路/开路。 |
| 示波器 | 观察时钟波形、复位波形，判断信号是否存在及质量。 |
| 电烙铁/热风枪 | 拆焊元件（如电容、芯片），修复虚焊、脱焊故障。 |
| 编程器 | 刷写BIOS芯片，解决BIOS损坏导致的无法开机问题。 |
| 主板诊断卡 | 通过POST代码快速定位故障阶段（如CPU、内存、显卡检测阶段）。 |
| 放大镜/显微镜 | 观察细小线路断裂、元件虚焊（如BGA芯片底部焊点）。 |
模拟故障练习
- 故意制造故障：在废旧主板上模拟常见故障，如：
- 断开某路供电的保险电阻,观察是否导致对应模块不工作；
- 拆除时钟晶振,用示波器观察时钟信号是否消失；
- 短接复位脚,观察系统是否无法复位。
- 记录故障现象：详细记录故障时的表现（如Debug灯状态、POST代码、是否有报警声），结合电路图分析原因，再动手修复，验证判断。
真实主板维修
从废旧主板或低价故障主板开始,逐步承接真实维修订单，维修流程需遵循“先易后难”原则：
- 外观检查：观察是否有烧焦元件、电容鼓包、虚焊、线路断裂；
- 通电测试：测量待机电压（如5VSB、3VSB是否正常），观察是否有短路现象（测电源对地阻值）；
- 分模块排查：按“供电-时钟-复位”顺序逐级检测，缩小故障范围；
- 元件级维修：对损坏的元件进行更换（如更换电容、MOS管、BIOS芯片），修复后测试功能。
进阶方向：提升维修效率与深度
掌握基础维修后,需向更高阶领域拓展：

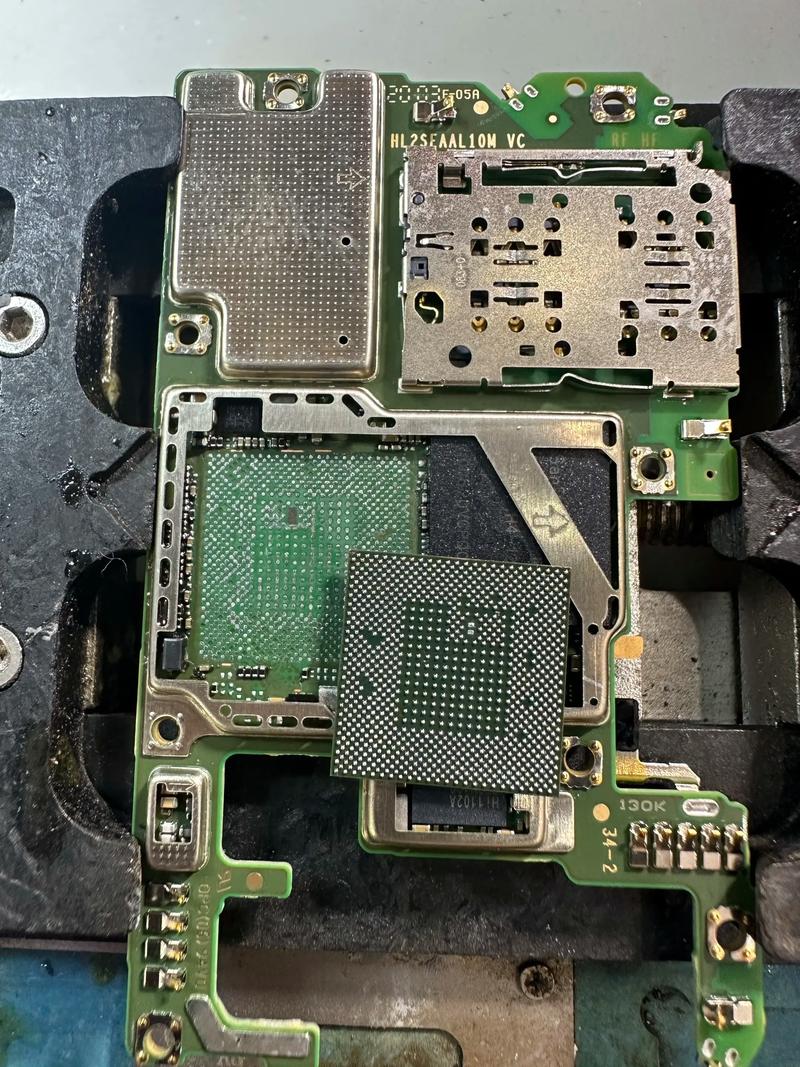

- BGA芯片维修：学习热风枪焊接技术，修复显卡芯片、南桥等BGA封装元件的虚焊、脱焊问题（需掌握植锡、除胶等技巧）。
- BIOS刷写与修复：掌握BIOS文件提取、备份、刷写方法，解决BIOS损坏、兼容性问题。
- 服务器/笔记本主板维修：针对高密度、高集成度的主板（如服务器X86主板、笔记本主板），学习特殊供电架构（如多相供电）和接口电路维修。
- 编程与自动化：学习使用Python等工具编写简单的故障诊断脚本，提高排查效率。
相关问答FAQs
Q1：自学主板维修需要多长时间才能达到独立维修的水平？
A：自学时间因人而异，通常需要6-12个月，前3个月重点学习基础理论和电路图识别，中间3个月进行模拟故障练习，后6个月通过真实主板维修积累经验，若每天能投入2-3小时，并坚持总结维修笔记，6个月左右可处理常见故障（如不开机、内存报错、接口失效等），1年左右可应对复杂故障（如芯片级维修、BIOS问题）。
Q2：维修主板时遇到“反复烧保险电阻”的故障，应该如何排查？
A：保险电阻烧毁通常意味着后级电路存在短路，排查步骤如下：
- 断开负载：依次断开CPU供电、内存供电、芯片组供电等模块的供电线路，再通电测量保险电阻两端电压，若恢复正常，说明短路故障在对应模块；
- 重点检查MOS管和电容：用万用表二极管档测量MOS管D-S极是否击穿，检查滤波电容是否短路（特别是大容量电解电容）；
- 检查电源管理芯片：若MOS管和电容正常，可能是电源管理芯片内部短路，需更换芯片。
注意：排查时需先确认电源本身正常，避免电源故障导致误判。
