步进电机技术作为一种精密控制的核心驱动方式,在工业自动化、机器人、医疗设备等领域发挥着不可替代的作用，其核心特性是将电脉冲信号转换为精确的角位移或线位移，通过控制脉冲数量实现位置控制，通过控制脉冲频率调节转速，具有结构简单、控制方便、定位精度高等优势，以下从工作原理、关键技术参数、驱动系统设计、典型应用场景及发展趋势等方面展开详细分析。

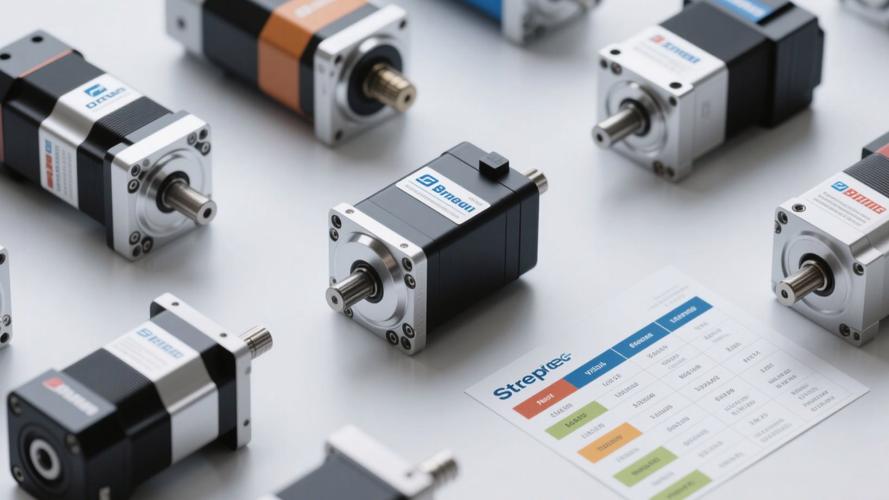

步进电机的工作原理与分类

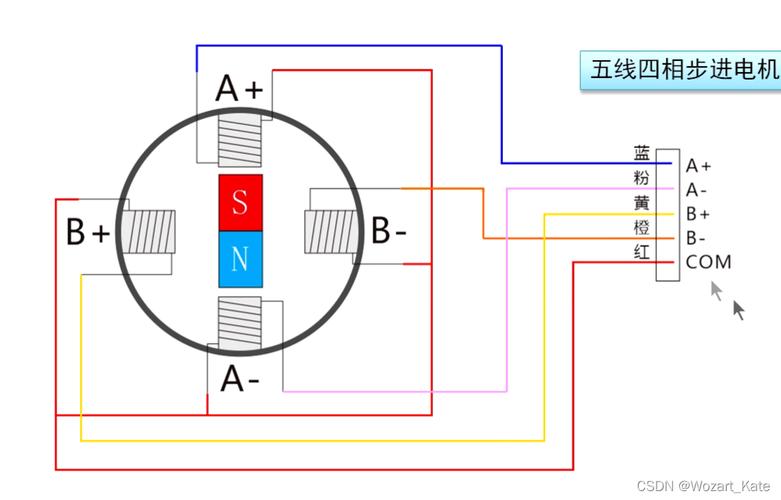

步进电机基于电磁感应原理工作,主要由定子、转子及位置检测装置（部分型号）组成，当定子绕组按顺序通入直流脉冲电流时，产生的磁场会吸引转子转动，每次脉冲信号使转子转过固定的角度（步距角），根据励磁方式，步进电机可分为三类：
- 永磁式（PM）：转子采用永磁材料，成本低但动态性能较差，步距角通常为7.5°或15°。
- 反应式（VR）：转子为软磁材料，无永磁体，转矩大但效率低，步距角小（0.9°~1.8°）。
- 混合式（HB）：结合永磁式和反应式优点，高转矩、高精度，步距角可达0.9°~3.6°，是目前应用最广泛的类型。
关键技术参数解析
步进电机的性能主要由以下参数决定：
| 参数名称 | 定义 | 对系统的影响 |
|--------------------|--------------------------------------------------------------------------|----------------------------------------------------------------------------------|
| 步距角 | 每输入一个脉冲转子转过的角度 | 决定定位分辨率，步距角越小，精度越高（如0.9°对应400步/转）。 |
| 保持转矩 | 绕组不通电时转子能承受的最大转矩 | 影响电机负载能力，需根据负载转矩选择，通常为负载转矩的1.3~2倍。 |
| 运行转矩 | 在特定转速下电机能输出的最大转矩 | 决定电机高速负载能力，随转速升高而下降（需参考转矩-转速特性曲线）。 |
| 相电流 | 电机绕组的工作电流 | 电流越大，转矩越大，但需考虑发热问题，需匹配驱动器的输出电流能力。 |
| 电阻与电感 | 绕组的直流电阻和自感系数 | 电阻影响功耗，电感影响电流上升速度，进而限制最高运行频率。 |
驱动系统设计要点

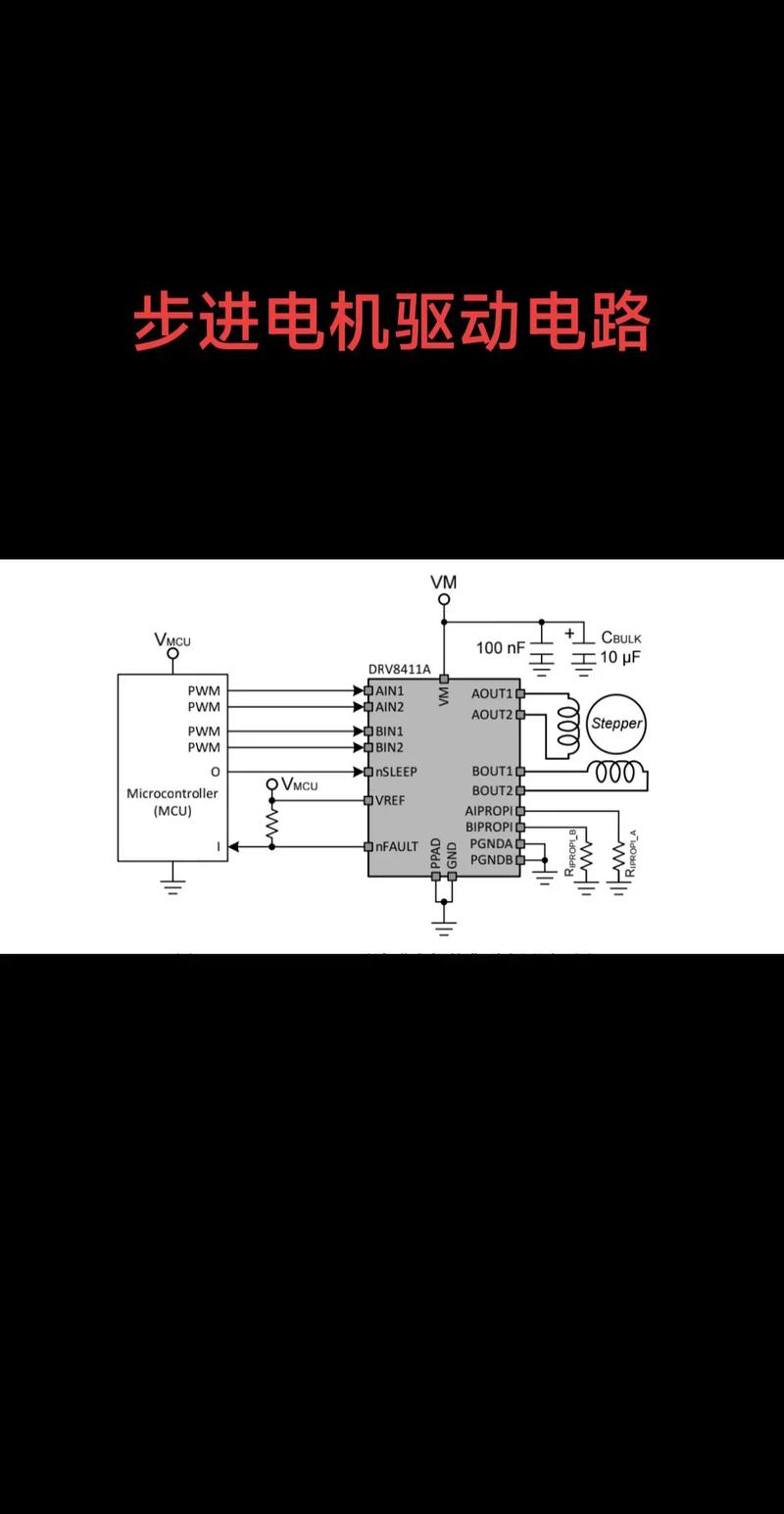

步进电机的高性能离不开配套的驱动系统,驱动电路的核心功能是将控制脉冲分配并放大为绕组驱动电流，关键技术包括：
-
驱动拓扑：
（图片来源网络，侵删）- 恒压驱动：结构简单，但电流上升慢，高速性能差。
- 恒流驱动：通过斩波控制保持绕组电流恒定，输出转矩稳定，是目前主流方案（如L6208、DRV8825驱动芯片）。
- 微步驱动：将一步细分为若干小步（如1/8、1/16步），减小步距角，降低振动和噪声，提高分辨率。
-
控制信号接口：
- 通常采用脉冲+方向（PUL/DIR）或串行通信（如CANopen、Modbus）接口，需根据控制器类型匹配。
- 脉冲频率上限需低于电机最高响应频率,避免失步。
-
反馈与闭环控制：
开环控制易失步，高精度场合可采用编码器或霍尔元件构成闭环系统，实时调整脉冲输出，提高可靠性。
典型应用场景
- 工业自动化：数控机床、3D打印机、流水线传送带的精确定位。
- 医疗设备：CT扫描仪、输液泵、手术机器人的微小位移控制。
- 办公自动化：打印机、扫描仪的纸张输送。
- 机器人领域：关节驱动、协作机器人的末端执行器控制。
发展趋势
- 高精度与高动态性能：通过优化磁路设计和微步控制技术，步距角可达0.36°，最高转速突破6000rpm。
- 集成化与智能化：驱动器与电机一体化设计，集成温度监测、过流保护等功能，支持EtherCAT等总线通信。
- 低振动与低噪声：采用正弦波细分驱动和共振抑制算法，改善电机运行平稳性。
- 节能设计：高效功率器件（如SiC MOSFET）的应用降低功耗，适应绿色制造需求。
相关问答FAQs
问题1：步进电机在高速运行时易失步，如何解决？
解答：步进电机失步主要因脉冲频率超过电机响应能力或负载过大导致，解决方案包括：①选用高响应频率的电机（低电感设计）；②采用加速/减速曲线控制，避免突加高频脉冲；③闭环控制实时监测位置偏差；④适当提高驱动电压（匹配电机额定电压）以加快电流上升速度。
问题2：步进电机与伺服电机如何选择？
解答：选择需综合考虑成本、精度和动态需求：步进电机结构简单、控制成本低，适合低速、中低负载、开环定位场景（如打印机）；伺服电机通过编码器反馈实现高精度闭环控制，动态响应快，适合高速、高负载、高精度场合（如工业机器人），若系统对振动和过载能力要求高，优先选择伺服电机；若预算有限且定位精度要求不高（±0.1mm内），步进电机更具性价比。
