这是一个非常专业且重要的领域,是确保智能变电站安全、可靠、高效运行的关键环节，智能变电站与传统变电站最大的区别在于其“三层两网”的体系架构和数字化、网络化、标准化的特征，这决定了其测试技术的复杂性和独特性。

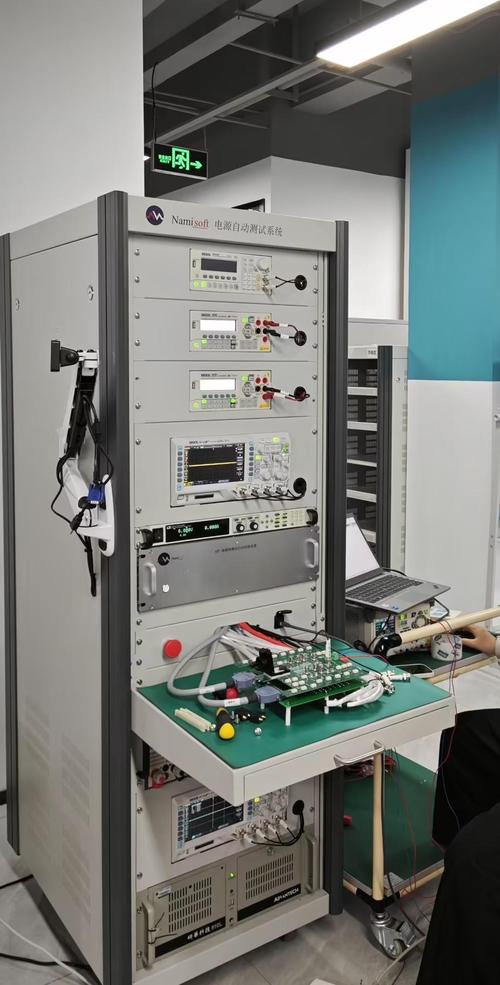

（图片来源网络，侵删）

智能变电站测试的核心理念与挑战

智能变电站测试的最终目标是“全站信息数字化、通信平台网络化、信息共享标准化、功能应用智能化”，确保从一次设备到二次设备，再到站控层和远方调度中心的整个信息流和控制流的正确性、实时性、安全性和可靠性。

系统高度集成与耦合：一次设备（智能终端）、合并单元、交换机、保护测控装置、站控层服务器等通过网络紧密耦合，一个环节的问题可能导致全站功能异常，故障定位困难。
网络化通信：取代了传统的电缆硬接线，测试内容从“点对点”的电气信号测试，转变为“网络化”的报文测试，网络延迟、丢包、风暴等问题成为新的测试重点。
标准与协议的复杂性：遵循IEC 61850系列标准，涉及MMS、GOOSE、SV（或称采样值）等多种应用层协议，以及OSI七层模型中的底层协议，测试需要深入理解协议细节。
时间同步的高精度要求：智能变电站依赖精确的同步时钟（如IRIG-B、IEEE 1588v2）来实现采样值和事件报文的时序一致性，时间同步精度测试至关重要。
全生命周期测试：测试贯穿于设备出厂、系统集成、现场调试、运行维护和升级改造的全过程。

根据IEC 61850的“三层两网”架构，智能变电站的测试也相应地分层进行。

这是智能变电站测试的核心和难点，主要测试过程层设备间的通信和协同工作。

测试对象：
（图片来源网络，侵删）
- 合并单元
- 智能终端
- 合并单元与合并单元之间的MU-MU同步测试
- 合并单元与智能终端之间的协同测试
- 过程层交换机
关键技术：
- SV（采样值）报文测试：
  - 测试SV报文的SmpCnt（采样计数器）是否连续、SmpSynch（采样同步标志）是否正确、数据通道是否正确、采样率是否满足要求（如80点/周波）。
  - 工具：网络报文分析仪、支持SV解析的测试仪。
  - 指标：报文丢失率、插入率、畸变率、延迟时间。
- GOOSE（面向通用对象的变电站事件）报文测试：
  - 测试GOOSE报文的stNum（状态序号）和sqNum（序列号）是否正确、数据集是否匹配、发送时间是否满足实时性要求（lt;4ms）。
  - 工具：网络报文分析仪、GOOSE测试仪。
  - 指标：报文传输延迟、重传时间、传输可靠性。
- 时间同步精度测试：
  - 测试合并单元、智能终端等设备接收同步时钟的精度。
  - 工具：高精度时间测试仪、网络报文分析仪（分析B码或PTP报文）。
  - 指标：同步精度（通常要求≤1μs）。

间隔层设备（保护、测控、计量等）是智能变电站的“大脑”，负责本间隔的数据处理和逻辑判断。

测试对象：
- 保护装置
- 测控装置
- 故障录波装置
- 电能表
关键技术：
（图片来源网络，侵删）
- 定值与功能测试：
  - 通过测试仪模拟SV和GOOSE报文,向间隔层设备输入标准或异常的电气量（电压、电流）和开关量，验证保护逻辑、测量精度、遥控遥信等功能的正确性。
  - 工具：继电保护测试仪、网络报文分析仪。
- 开入开出测试：
  - 测试装置通过网络接收GOOSE报文后,开出（驱动）的信号是否正确；以及装置通过网络发送GOOSE报文后，开入（采集）的信号是否正确。
  - 工具：智能终端测试仪、GOOSE测试仪。
- 对时精度测试：
  - 测试间隔层设备自身的时钟精度,以及其对同步时钟的响应精度。
  - 工具：时间测试仪。

站控层是变电站的“指挥中心”，负责全站的数据监控、操作控制和管理。

测试对象：
- 监控后台系统
- 远动通信网关
- 操作员工作站
- 工程师站
- VQC（电压无功控制）系统
关键技术：
- SCADA功能测试：
  - 遥信、遥测、遥控、遥调功能的正确性和实时性测试，遥控操作的“五防”逻辑校验。
  - 工具：SCADA测试软件、报文模拟工具。
- 数据一致性测试：
  - 验证站控层显示的数据（来自间隔层设备）与实际采集的数据、远方调度中心的数据是否一致。
  - 工具：数据比对工具、报文分析工具。
- 历史数据库与报表测试：
  测试历史数据的存储、查询、统计功能，以及报表生成和打印的准确性。
- 站内联闭锁逻辑测试：
  测试跨间隔、跨设备的复杂操作逻辑，确保操作安全。
- 与远方调度主站通信测试：
  - 测试远动网关与调度主站之间的104规约通信,包括数据上送、遥控下发、对时等。
  - 工具：104规约测试仪。

网络是智能变电站的“神经网络”，其性能直接影响整个系统的可靠性。

测试对象：
- 站控层网络（MMS网）
- 过程层网络（GOOSE/SV网）
- 交换机
- 网络安全设备（防火墙、加密认证装置）
关键技术：
- 网络性能测试：
  - 测试网络的吞吐量、延迟、丢包率、背靠背压力等指标。
  - 工具：网络性能测试仪（如IXIA/Spirent）。
- 网络风暴测试：
  模拟广播风暴、组播风暴，测试交换机的隔离能力和网络的稳定性。
- VLAN划分测试：
  验证虚拟局域网的隔离效果,确保不同功能网络的报文不会互相干扰。
- 网络安全测试：
  - 测试防火墙的访问控制策略、加密认证装置的认证加密效果、网络入侵检测系统的有效性等。
  - 工具：网络安全扫描器、渗透测试工具。

网络报文分析仪：
- 代表产品：德国HIOKI (日置) PW3198/3199, 中国电力科学研究院的PDS系列, 国电南瑞的NSAR系列。
- 功能：捕获、解析、分析SV、GOOSE、MMS等各类网络报文，是过程层测试的“万用表”。
继电保护/智能变电站测试仪：
- 代表产品：OMICRON的测试系列（如CMC 256/356）、北京博电的PWF系列。
- 功能：模拟标准电气量，输出SV和GOOSE报文，对保护、测控装置进行全面的定值和功能测试。
时间同步测试仪：
- 功能：高精度测量IRIG-B码或IEEE 1588v2 PTP报文的精度，评估时间同步系统的性能。
SCADA/远动测试软件：
- 功能：模拟后台或调度主站，对站控层系统进行功能测试和协议一致性测试。
网络性能测试仪：
- 代表产品：IXIA, Spirent。
- 功能：进行
