由于电视维修手册属于制造商内部技术资料,通常不会向公众公开发布完整版，我将为您提供一份基于该型号电视技术特点的、结构化的维修指南和关键信息，这份指南涵盖了从安全规范、工作原理到常见故障排查的各个方面，可以作为您进行维修工作的核心参考。
（图片来源网络，侵删）
长虹 LT3219P 液晶电视维修指南
安全须知与警告
在进行任何维修操作之前,请务必仔细阅读并遵守以下安全警告，这关乎您的人身安全和设备安全。
- 高压危险：本机内部含有多种高压电路，特别是：
- 背光驱动板：为背光灯管提供上千伏的交流高压（AC High Voltage），即使拔掉电源后，大容量电容内仍可能储存有致命电荷。在接触任何高压部件前，必须对相关电容进行彻底放电。
- 开关电源板：输入端（市电）和PFC（功率因数校正）电路存在高压直流（DC High Voltage）。
- 断电操作：在进行任何内部检查或维修时，必须先拔下电源线。
- 放电操作：使用大功率电阻（1kΩ / 5W）对电源板上的大滤波电容（如C909, C910等，具体请参照图纸）和背光驱动板上的储能电容进行放电。切勿直接用螺丝刀等金属工具短接放电，以免产生巨大电弧损坏元件或造成人身伤害。
- 防静电措施：液晶屏和许多精密集成电路（IC）对静电非常敏感，维修时应佩戴防静电手环，并确保工作台已良好接地。
- 绝缘保护：更换元件或测试时，注意绝缘，避免短路，特别是高压部分，绝缘距离必须保证。
- 专业操作：如果您不具备专业的电子维修知识和技能，强烈建议将电视送至专业的维修中心，以避免造成更大的损坏或安全风险。
整机概述
- 型号：LT3219P
- 屏幕尺寸：32英寸
- 屏幕类型：LCD (Active Matrix TFT)
- 主要功能：支持高清信号（如 1080i），内置数字/模拟调谐器。
- 核心电路板构成：
- 主板：也称信号板或逻辑板，负责接收和处理外部视频信号（AV, VGA, YPbPr等），进行解码、Scaler（缩放）处理，然后输出LVDS信号到液晶屏驱动电路。

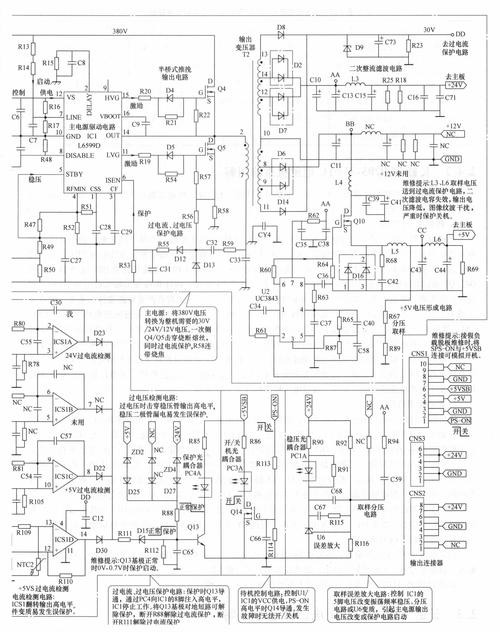

- 电源板：也称电源板或P板，负责将220V交流市电转换为整机各部分所需的直流电压，如 +12V, +5V, +3.3V, +24V（或+5V）等供给主板和背光驱动板。
- 背光驱动板：也称高压板或Inverter板，负责将电源板提供的低压直流电（如+12V或+24V）转换为驱动CCFL（冷阴极荧光灯）背光所需的高频交流高压。
- 液晶屏组件：包括液晶面板和 attached 驱动电路（通常称为TCON或LVDS接收板）。
工作原理简述
- 信号流程：外部信号（如机顶盒输出的HDMI）通过接口进入主板，主板内部的Scaler芯片对信号进行数字化处理、缩放和格式转换，最终生成LVDS信号。
- 供电流程：AC 220V电源插入电源板，电源板工作后输出多路低压直流电，为主板、背光驱动板等提供能量。
- 背光流程：主板通过一个控制信号（通常是PWM脉冲信号）开启背光驱动板，驱动板点亮背光灯管，为液晶面板提供光源。
- 显示流程：主板输出的LVDS信号连接到液晶屏的驱动电路（TCON），该电路驱动液晶分子偏转，光线通过液晶层和彩色滤光片后，形成我们看到的图像。
常见故障现象与排查流程
维修的核心思路是“先外后内，先电源后负载，先简单后复杂”。
故障现象1：整机无反应，指示灯不亮
- 原因分析：通常是电源板故障或供电问题。
- 排查步骤：
- 检查外部：确认电源线是否插紧，插座是否有电。
- 目视检查电源板：观察保险丝是否熔断（通常为F901，3.15A/250V），如果保险丝熔断，说明电源板存在严重短路（如PFC电路的开关管、整流桥等击穿）。
- 测量电压：如果保险丝完好，通电后测量电源板输出端的主要电压（如+12V, +5V）是否正常，若无输出，则电源板损坏。
- 电源板维修：重点检查PFC电路（大功率开关管、PFC控制芯片、整流二极管）、PWM控制芯片及其外围电路，常见的易损件有：大电解电容、开关管（如K2645, 2SC5707）、整流桥、PWM芯片（如NCP1397, VIPer12A等，具体型号需看实物）。
故障现象2：指示灯亮，但屏幕不亮（黑屏）
- 原因分析：可能是背光未点亮，或主板/屏驱动电路故障。
- 排查步骤：
- “手电筒”测试法：在黑暗环境下，打开电视，用手机手电筒贴近屏幕照射，如果能隐约看到图像轮廓，则说明主板和屏驱动电路工作正常，故障在背光系统，如果什么都看不到，则可能是主板或屏驱动电路问题。
- 检查背光系统：
- 听声音：开机时仔细听，背光驱动板附近是否有轻微的“滋滋”声或高压启动声？如果没有，可能是背光驱动板未工作。
- 测量电压：用万用表测量背光驱动板的供电输入端（通常为+12V或+24V）电压是否正常。
- 测量使能信号：测量主板送到背光驱动板的使能/开关信号（通常为高/低电平或PWM信号）是否存在，此信号由主板上的CPU或电源管理芯片控制。
- 检查背光灯管：如果背光驱动板工作（有“滋滋”声），但屏幕部分区域不亮或闪烁，可能是某根背光灯管老化或损坏，需要更换整个背光条或灯管（技术难度高）。
- 检查主板/屏驱动电路：
- 手电筒”测试无图像，重点检查主板，测量主板输出的LVDS信号是否正常（需要示波器），如果LVDS信号正常，则可能是液晶屏的TCON电路损坏。
- 检查主板上的电压调节器（三端稳压器，如AMS1117-3.3）输出是否正常（+3.3V, +5V, +2.5V等）。
- 检查主板上的CPU和Flash存储器是否工作正常（有时需要专业设备刷写固件）。
故障现象3：图像异常，有声音
- 故障A：图像花屏、闪屏、彩色失真
- 原因分析：通常是主板与液晶屏之间的LVDS排线接触不良，或主板上的Scaler芯片、屏驱动板（TCON） 损坏。
- 排查：重新插拔LVDS排线，若无效，则可能是主板或屏体本身故障。
- 故障B：图像有竖线、横线或暗块
- 原因分析：大概率是液晶屏本身的物理损坏（如排线问题、驱动IC损坏或液晶面板老化）。
- 排查：此类故障维修成本极高，通常建议更换整个液晶屏，不划算，需与用户沟通。
- 故障C：无图像，但有声音，屏幕背景光亮
- 原因分析：背光正常，但主板未输出图像信号或LVDS信号中断。
- 排查：检查主板输入的信号源是否正常，检查主板上的视频解码和Scaler芯片工作条件（供电、时钟、复位）是否正常。
故障现象4：声音异常
- 无声音：
- 检查静音设置是否被误开启。
- 检查音频功放电路（通常在主板上），测量功放
