海信液晶电视电源板是整机正常工作的核心部件，负责将220V交流电转换为多路直流电压，为主板、背光驱动板等负载供电，其故障率较高，掌握维修图解方法可快速定位问题，以下从电源板结构、常见故障现象、维修流程及图解要点展开说明。
（图片来源网络，侵删）
海信液晶电源板结构与工作原理
海信液晶电源板通常由AC-DC转换电路、PFC（功率因数校正）电路、PWM脉冲调制电路、多路电压输出电路及保护电路组成。
- AC-DC转换电路：包含保险丝、抗干扰电路、整流桥，将220V交流电转换为300V左右直流电。
- PFC电路：提升功率因数，输出稳定的380V直流电，减少电网谐波干扰。
- PWM电路：以PWM控制器（如L6599D、NCP1397等）为核心，驱动开关管工作，将380V电压转换为12V、5V、24V等直流电压。
- 保护电路：过压、过流、过热保护，异常时切断输出，避免元件损坏。
常见故障现象与初步判断
| 故障现象 | 可能涉及的电路区域 | 初步判断方法 |
|---|---|---|
| 无电源指示灯，整机不工作 | AC输入电路、保险丝、副电源 | 检查保险丝是否熔断，测量AC插头通断 |
| 电源指示灯亮，无图像无声音 | 主电源、PFC电路、负载短路 | 测量主输出电压（如12V/5V）是否正常 |
| 屏幕闪烁，自动关机 | 保护电路、PWM驱动、反馈电路 | 监测电压是否波动，排查负载是否过流 |
| 输出电压偏低 | 反馈电路、滤波电容、PWM控制器 | 检测反馈电阻是否变质，电容是否鼓包 |
维修流程与图解要点
安全防护与静态检测
操作前：断开电源，等待大电容（如PFC电路中的470μF/450V电容）放电，避免触电。
图解要点：

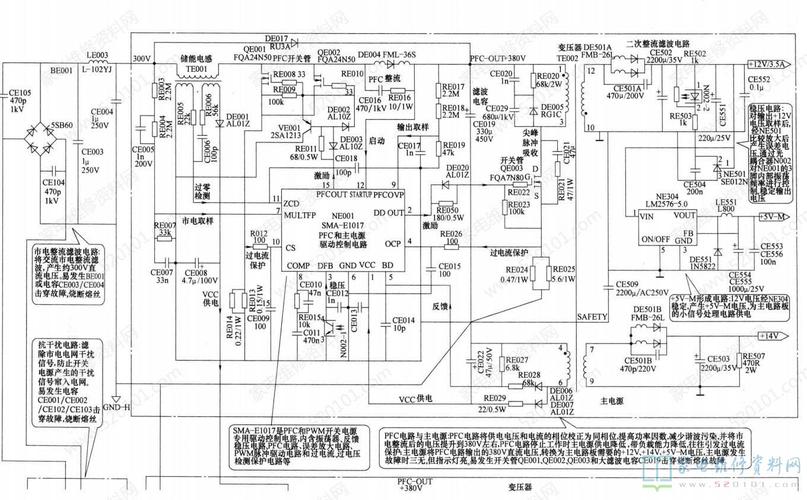

- 观察电源板外观，有无烧黑元件、鼓包电容、虚焊焊点（如图1所示，箭头指向鼓包滤波电容）。
- 使用万用表二极管档测量开关管（如K2655、2SK3562）的极间电阻，若短路需更换。
- 检查整流桥（如GBU系列）是否击穿，测正反向电阻，正常时正向阻值数百欧，反向阻值无穷大。
AC输入电路与副电源检修
故障定位：保险丝熔断且发黑，多为AC输入电路或PFC电路短路；保险丝完好，副电源无输出，故障在副电源。
图解步骤：
- 保险丝熔断：断开PFC电路与主电源连接，测量AC输入端电阻，若仍短路，检查抗干扰电路（X电容、共模电感）及整流桥；若阻值正常，故障在PFC电路（如开关管击穿）。
- 副电源无输出：副电源多为独立小功率电路，PWM控制器常用VIPer12A、NCP1013，测量其VCC供电脚（如VIPer12A第8脚）有无启动电压（12-18V），若无，检查启动电阻（如R1，通常为100-470kΩ）是否开路。

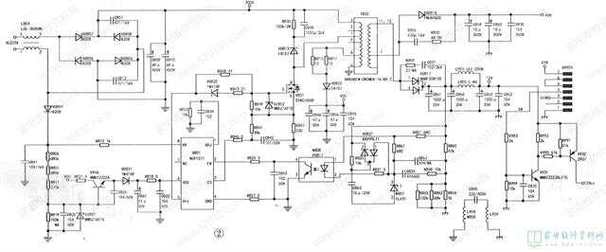

- 图例：如图2所示，红框内为副电源PWM控制器VIPer12A，测量其①脚（漏极）有无300V电压，②脚（源极）接地，③脚（反馈）电压异常时，检查光耦（如PC817）是否导通。
PFC电路检修
故障现象：无380V输出，屏幕无光，指示灯微亮。
关键检测点：
（图片来源网络，侵删）
- PFC控制器（如L6599D第8脚）有无激励脉冲输出，若无，检查供电（如VCC=12V）、振荡电路（RT/CT电阻电容）。
- PFC开关管（如STP15N60）极间电阻，若短路需更换驱动电阻（如10Ω/2W）及栅极电阻。
- PFC电感（常见值1-2mH）是否开路，测量两端通断。

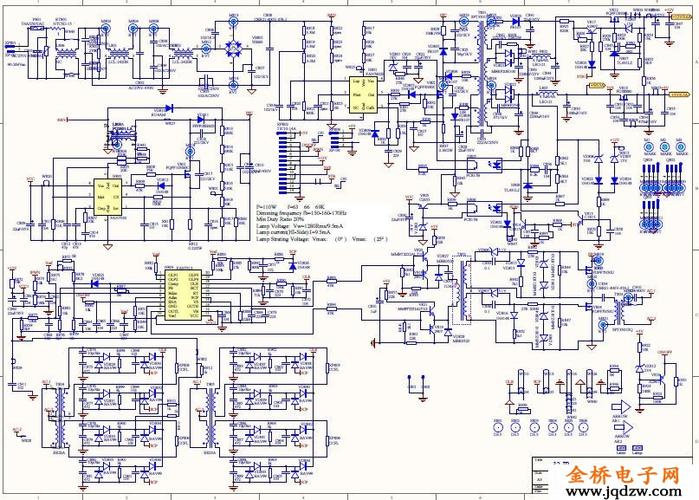

- 图解：如图3所示，PFC电路输出端滤波电容（C1，标值450V/220μF）两端应有380V直流电压，若电压偏低（约300V），说明PFC未工作，需检测控制器反馈脚（如L6599D第1脚）电压，正常为2.5V左右。
主电源与多路输出检修
故障定位：某路电压无输出或偏低，需断开负载排查，判断电源板自身故障还是负载短路。
图解步骤：
- 12V电压无输出：主电源PWM控制器（如UC3845）第7脚VCC供电应为15-20V，若无，检查启动电路（如220kΩ电阻）及供电二极管（如1N4148）。
- 5V电压偏低：检查5V滤波电容（如1000μF/16V）是否鼓包，测量反馈电路精密稳压器（如TL431）参考脚（第2脚）是否为2.5V，若异常，检查光耦及外围电阻。
- 负载短路判断：断开主板、背光板连接，在电源板输出端接假负载（如汽车灯泡12V/21W），测量电压是否恢复正常。
- 图例：如图4所示，主电源输出端有多组排线，标注12V、5V、24V等，使用万用表直流电压档测量对应排线电压，红色表笔接“+”，黑色表笔接“-”。
保护电路触发检修
故障现象：开机瞬间有电压输出，随后归零，自动关机。
排查方法：
- 过压保护（OVP）：测量PWM控制器反馈脚电压，若超过阈值（如UC3845第2脚>2.5V），检查稳压取样电阻是否变值。
- 过流保护（OCP）：测量电流检测电阻（如0.1Ω/5W）两端电压，正常为0.1-0.3V，若过高，说明负载过流，需逐一断开负载排查。
维修注意事项
- 元件代换：更换开关管时需注意耐压值（如600V以上）、电流值（如15A以上）；滤波电容需同容量、同耐压，最好选用低温升型号。
- 散热处理：大功率电阻、开关管需涂导热硅脂，散热片需固定牢固。
- 参数核对：维修后需测量各路输出电压是否与标注值一致（误差±5%），避免电压过高损坏负载。
相关问答FAQs
Q1：海信电源板保险丝熔断，但整流桥和开关管正常，如何排查？
A：需重点检查AC输入端的压敏电阻（如14D471K）是否击穿（正常时电阻无穷大，击穿后短路），以及抗干扰电路的X电容（如0.1μF/275V）是否失效，压敏电阻因电网电压波动易损坏，更换时需选相同标压（471表示470V）的型号。
Q2：电源板输出电压波动，导致屏幕闪烁，如何解决？
A：首先排查滤波电容是否鼓包或失容（用万用表电容档测量容量，若低于标值20%需更换）；其次检查PWM控制器的反馈电路，如光耦（PC817）是否老化（测量其CE极间阻值，正常时正向阻值约10Ω，反向无穷大）；最后检查负载是否存在瞬间过流，可逐一断开背光板、主板判断。
