AEG手电钻作为工业和家用领域常用的电动工具，其电路系统的复杂性决定了维修时需依赖精准的电路图作为指导，电路图是维修人员分析故障、定位核心元件的关键依据，尤其对于电源模块、电机驱动电路、开关控制单元等核心部分，清晰的电路图能大幅提升维修效率，以下从AEG手电钻常见电路结构、核心元件功能、典型故障排查流程及电路图应用技巧等方面展开详细说明，并结合表格归纳关键元件参数与故障特征,最后附相关问答以解决实际维修中的常见疑问。
AEG手电钻电路结构与核心元件分析
AEG手电钻的电路系统主要由电源输入模块、电机驱动模块、调速控制模块、开关保护模块及充电模块（针对锂电池型号）组成，不同型号的电路布局可能存在差异，但基本逻辑一致。
电源输入与整流滤波电路
电源输入模块负责外部电源（市电或电池）的接入与初步处理，对于交流供电的有线手电钻，通常采用AC 110V-220V输入，经整流桥（如GBU系列整流桥）将交流电转换为脉动直流电，再通过滤波电容（如容量为100-470μF、耐压值400V以上的电解电容）平滑电压，减少纹波干扰，对于锂电池无线手电钻，电源输入为电池组（常见为12V-18V锂电），通过电池保护板（过充、过放、过流保护）后为主电路供电。
整流滤波电路关键元件：
- 整流桥：由四个二极管组成，作用为AC转DC，若短路会导致输入端熔断器熔断或电机不转；
- 滤波电容：储存电能、稳定电压，失效后可能导致电机转速波动或异响。

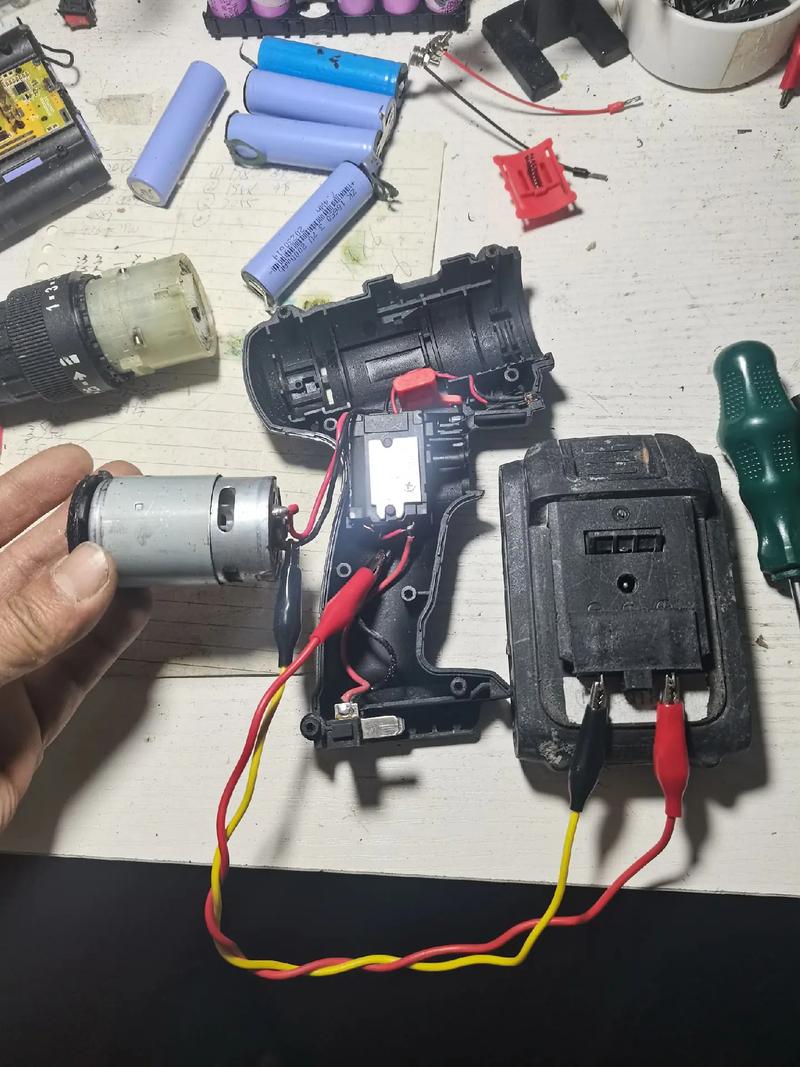

电机驱动与调速电路
电机驱动模块是手电钻的核心，通常采用碳刷电机（有线型号）或无刷电机（高端无线型号），以碳刷电机为例，其驱动电路由调速开关（如电子调速板）、碳刷、转子绕组组成，调速开关通过调节输入电机的电压（或PWM脉冲占空比）实现转速控制，常见类型为机械开关（档位调速）或电子调速板（无级调速）。
电机驱动电路关键元件：
- 碳刷：与换向器接触，为转子供电，磨损后会导致电机无力、火花增大，需定期更换（标准长度通常为5-10mm，小于3mm需更换）；
- 调速板（电子）：由MOS管（如IRF540N）、PWM控制芯片（如LM358）等组成，若MOS管击穿会导致电机不转或短路；
- 转子绕组：短路或断路时会出现电机启动困难、发热严重等现象，需用万用表电阻档检测绕组阻值（正常值通常为0.5-2Ω，因功率而异）。
开关与保护电路
开关控制模块负责电路的通断，常见为触发开关（扳机开关）与正反转切换开关，保护电路包括过流保护（熔断器或电子保险）、过热保护（热敏电阻）等，当电机堵转时，电流急剧增大，过流保护元件会动作切断电源，避免烧毁电机。
开关与保护电路关键元件：
- 触发开关：长期使用后触点氧化会导致接触不良，表现为时转时不转，需用酒精清洗或更换；
- 熔断器：串联在输入回路，过流时熔断，需更换同规格产品（常见电流值5A-15A）；
- 热敏电阻：贴在电机外壳或调速板上，过热时阻值增大，限制电流，失效后可能导致电机过热损坏。
典型故障排查与电路图应用技巧
借助电路图排查故障时，需遵循“先易后难、先外后内”的原则，结合万用表、示波器等工具逐步定位，以下为常见故障的排查流程：
故障现象：电机不转
排查步骤：
- 第一步：检查电源，对于有线型号，确认电源线是否通电，插头是否接触不良；对于无线型号，检查电池电量（用万用表测量电池端电压，正常应标称电压的90%以上）。
- 第二步：检查开关，用万用表电阻档测量触发开关通断状态，按下开关时应导通（阻值接近0Ω），否则需更换开关。
- 第三步：检查整流滤波电路，断开电源，测量整流桥输出端电压（交流输入时，正常为DC 300V左右；锂电池输入时，正常为电池电压），若电压异常，检查整流桥或滤波电容是否击穿/漏电。
- 第四步：检查电机驱动电路，若电源正常，测量电机两端是否有电压，若无电压，检查调速板或碳刷；若有电压但电机不转，可能是碳刷磨损、转子绕组断路或轴承卡死。
电路图应用：通过电路图找到电源输入端、开关触点、整流桥输出端、电机接线端的标识，逐点测量电压，对比正常电压值（电路图中通常会标注关键节点电压），快速定位故障区间。
故障现象：电机转速慢、无力
排查步骤：
- 第一步：检查负载，确认是否因钻头卡顿或负载过大导致转速下降，空载测试电机转速。
- 第二步：检查电源电压，锂电池电量不足或电源线过长导致压降过大，均会使转速降低，需测量电机输入端电压。
- 第三步：检查碳刷与换向器，碳刷磨损或换向器积碳会导致接触电阻增大，电机转速下降，需清理换向器沟槽并更换碳刷。
- 第四步：检查调速电路，对于电子调速型号，检查PWM信号是否正常（用示波器测量调速板输出脉冲，频率通常为10kHz-20kHz），若信号异常，可能是调速芯片或MOS管损坏。
故障现象：电机异响、火花大
排查步骤：
- 第一步：检查机械部分，轴承磨损或转子动平衡不良会导致机械异响，需拆解电机检查轴承是否晃动，转子是否变形。
- 第二步：检查碳刷与换向器，碳刷过硬、换向器磨损或表面有油污会导致火花增大，需用砂纸打磨换向器，更换碳刷。
- 第三步：检查绕组绝缘，绕组匝间短路会导致磁场不均匀，产生异响和火花，需用万用表电阻档测量绕组对地绝缘电阻（正常应大于1MΩ），若过低则需重绕绕组。
关键元件参数与故障特征对照表
为方便维修人员快速识别故障，以下归纳AEG手电钻核心元件的典型参数及失效后的故障特征：
| 元件名称 | 典型参数 | 失效故障特征 | 检测方法 |
|---|---|---|---|
| 整流桥 | 耐压400V，电流10A-20A | 输出电压为0或偏低，熔断器熔断 | 万用表二极管档测正反向电阻 |
| 滤波电容 | 容值100-470μF，耐压400V | 电机转速波动，纹波大，电容鼓包或漏液 | 万用表电容档测容值，或代换测试 |
| 碳刷 | 尺寸5×10×15mm，材质石墨+铜 | 电机无力，火花大，时转时不转 | 测量长度，检查弹簧压力 |
| 调速MOS管 | 型号IRF540N，耐压100V，电流33A | 电机不转，调速失灵，MOS管发热烧毁 | 万用表二极管档测D-S极是否击穿 |
| 触发开关 | 电流10A，电压250VAC | 按下开关无反应，电机时转时不转 | 万用表电阻档测通断状态 |
| 电池保护板 | 过流保护值15A-25A，过充电压4.2V/节 | 无法充电，输出电压为0，电池鼓包 | 测量保护板输出端电压及保护信号 |
相关问答FAQs
问题1：AEG手电钻电路图中，调速板输出的PWM信号频率异常会导致什么故障？如何检测？
解答：PWM信号频率异常（如频率过低或无信号）会导致电机转速失控（转速过高、过低或无转速），严重时可能烧毁电机绕组或MOS管，检测方法：使用示波器测量调速板输出至电机MOS管的控制端，正常PWM频率通常在10kHz-20kHz，占空比随调速开关调节而变化（0%-100%），若示波器无波形或波形紊乱，需检查调速芯片（如LM358）供电是否正常（通常为5V-12V），外围电阻、电容是否变质，或更换调速板测试。
问题2：AEG锂电池手电钻维修时，如何通过电路图判断电池保护板是否正常？
解答：电池保护板电路图中通常包含过充、过放、过流、短路保护等功能模块，判断保护板是否正常需分两步：第一步，测量保护板输入端（电池组）与输出端（主电路）的电压，正常情况下输出电压应略低于输入电压（压降小于0.3V）；第二步，模拟保护状态：用可调电源给保护板输入端过压（如高于4.3V/节）或过流（如大于保护板标注的过流值），观察输出端是否断电（电压降为0），若能断电则保护功能正常，否则需更换保护板，还需检查保护板上的保险丝是否熔断（通常为贴片保险丝，阻值接近0Ω）。
