用示波器维修电磁炉调节是一项需要结合理论知识与实践操作的技术活，电磁炉作为现代厨房常见的电器设备，其核心工作原理是通过高频电流驱动线圈产生交变磁场，使铁质锅具产生涡流发热而实现烹饪功能，在维修过程中，示波器作为观察电路信号波形的“眼睛”，能够直观地反映关键电路的工作状态，帮助维修人员快速定位故障点，以下将从电磁炉的基本结构、示波器调节步骤、常见故障波形分析及维修注意事项等方面进行详细阐述。
电磁炉的基本结构与维修要点
电磁炉主要由电源板、驱动板、主控板（MCU）、IGBT模块、线圈盘、温度检测电路等部分组成，IGBT模块是核心功率器件，负责将直流高压转换为高频交流电驱动线圈盘；主控板通过检测锅具温度、电流、电压等信号，控制IGBT的导通与关断，实现功率调节和过热保护，维修时需重点关注以下信号：
- 驱动信号：主控板输出至IGBT的PWM脉冲，波形应为规则的方波，频率通常20-40kHz，占空比随功率调节变化；
- IGBT集电极电压：正常工作时为高频脉冲波形，异常时可能出现过压、欠压或振荡现象；
- 同步信号：用于主控板与电网同步的检测信号，确保IGBT在正确的相位导通；
- 电流检测信号：反映输出电流大小，用于过流保护和功率调节。
示波器调节步骤与操作规范

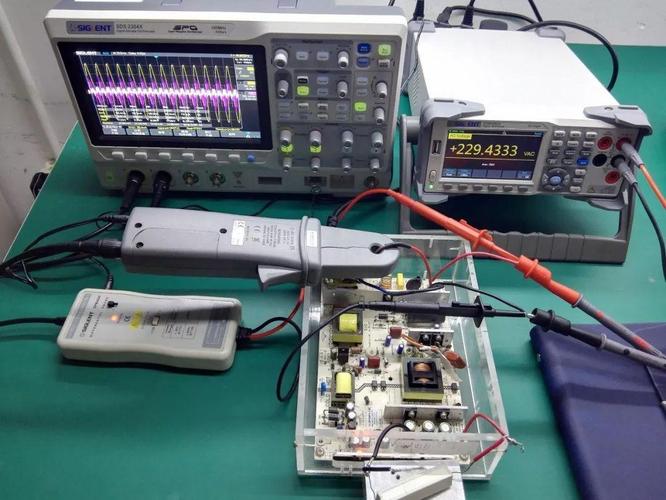

使用示波器检测电磁炉信号前，需做好准备工作：选择带宽≥50MHz、采样率≥100MSa/s的示波器，配备高压差分探头（用于检测市电相关信号）和普通表笔（用于低压信号检测），并确保电磁炉与示波器共地良好，避免干扰。
安全防护与通电前检测
电磁炉内部存在高压（直流母线电压约300V），维修前必须断电，用电容表放电笔对滤波电容放电，防止触电，检查保险管、IGBT、整流桥等元件是否明显烧毁，用万用表测IGBT的C-E极间电阻（正常时应为高阻，否则击穿）。
示波器基础设置
- 通道配置：根据检测信号类型选择通道，如驱动信号用CH1（低压），IGBT集电极电压用CH2（高压，需接差分探头）；
- 电压量程：低压信号（如驱动信号）设置为1-5V/div，高压信号（如集电极电压）设置为50-100V/div；
- 时基设置：高频信号时基设为5-10μs/div，观察脉冲细节；低频信号（如同步信号）设为1-2ms/div，观察周期变化；
- 触发方式：选择边沿触发，触发源为待测信号通道，触发电平设为信号幅度的50%，确保波形稳定显示。
关键信号检测流程
（1）驱动信号检测
- 测试点：主控板至IGBT的驱动引脚（通常为两路互补信号，如G1、E1）；
- 正常波形：规则方波，频率20-40kHz，占空比10%-50%（功率越大占空比越大），上升/下降时间≤1μs；
- 异常波形：若波形畸变（如毛刺、平顶）、缺失或占空比异常，可能为主控板故障、驱动电路元件（如电阻、电容）损坏或IGBT负载过重。
（2）IGBT集电极电压检测
- 测试点：IGBT集电极与发射极之间（需用差分探头，避免共地短路）；
- 正常波形：高频脉冲序列，脉冲幅度约300V（对应母线电压），脉冲间隔时间反映关断时间；
- 异常波形：
- 无脉冲：驱动信号未输出或IGBT击穿；
- 脉冲幅度过高：同步电路故障导致IGBT导通过早，可能引发过压损坏；
- 振荡波形：驱动电路或IGBT参数不匹配，需检查缓冲电路（如RCD电路）是否正常。
（3）电流检测信号检测
- 测试点：电流检测电阻（通常为0.01-0.1Ω）两端或运放输出端；
- 正常波形：与驱动信号同步的脉动电压，幅度随功率增大而升高（通常0-1V）；
- 异常波形：信号幅度异常偏低或无信号，可能为电流检测电阻开路、运放损坏或采样电路故障。
（4）同步信号检测
- 测试点：主控板的同步检测引脚（如接市电全波整流后的信号）；
- 正常波形：100Hz脉动直流（对应市电频率两倍），幅度3-5V；
- 异常波形：波形缺失或幅度异常，可能导致主控板误判，引发IGBT导通时机错误，需检查同步电路的电阻、电容是否变质。
常见故障波形分析与维修案例
案例1：电磁炉不加热，驱动信号正常
- 现象：通电后风扇运转，但无加热，示波器测驱动信号为规则方波，频率25kHz，占空比30%；
- 检测：用差分探头测IGBT集电极电压，发现无脉冲（应为300V脉冲），断电后测IGBT C-E极电阻为0，判断IGBT击穿；
- 维修：更换IGBT（需注意型号匹配，如20N120），同时检查驱动电路的电阻（如限流电阻）是否烧毁，避免再次击穿。

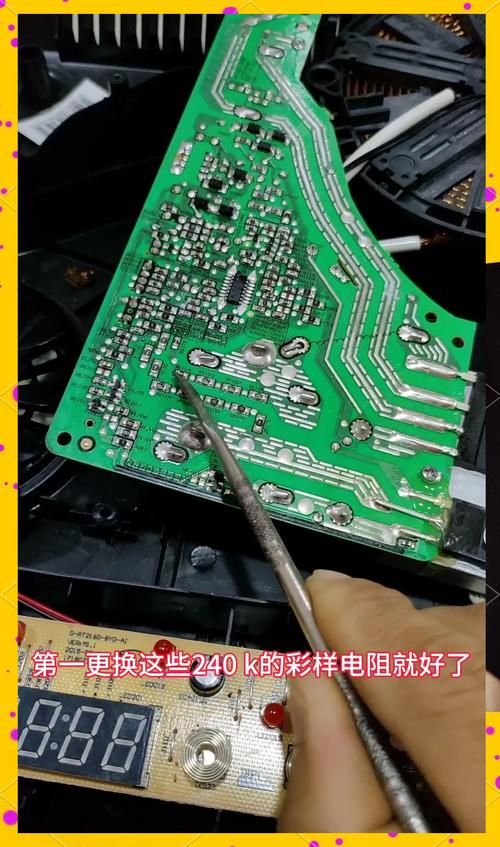

案例2：加热功率不稳定，驱动信号占空比波动
- 现象：电磁炉工作时功率忽大忽小，示波器测驱动信号占空比在10%-50%间无规律变化；
- 检测：测电流检测信号，发现幅度波动异常，检查电流检测电阻（0.05Ω）发现阻值增大（实际0.08Ω），导致采样电压不准；
- 维修：更换电流检测电阻后，信号恢复正常，功率调节稳定。
维修注意事项
- 高压防护：检测市电相关信号时，必须使用差分探头，避免示波器地线与电磁炉地线形成短路，损坏示波器或电路；
- 信号干扰：电磁炉工作时高频辐射强，示波器探头线尽量缩短，避免用长导线，必要时使用屏蔽线；
- 元件代换：IGBT、驱动芯片等关键元件代换时，需确认参数一致，如耐压值、电流值等；
- 逐步排查：先检测电源部分（如300V电压是否正常），再检测驱动和主控信号，避免盲目拆卸。
相关问答FAQs
Q1：示波器检测电磁炉驱动信号时，波形出现高频毛刺是什么原因？
A：波形毛刺通常由驱动电路干扰或IGBT开关特性不良导致，可检查驱动电路的滤波电容（如104电容）是否失效，或在IGBT栅极串联小电阻（如10Ω）抑制振荡，若毛刺幅度过大，可能为IGBT性能下降，需更换。
Q2：电磁炉开机后立即跳闸，示波器检测不到驱动信号，如何排查？
A：首先断电测IGBT、整流桥是否击穿（用万用表二极管档测C-E、P-N结电阻），若元件正常，检查主控板供电（如5V、18V是否稳定），以及驱动电路的限流电阻、光耦是否开路，若供电正常但无驱动信号，可能为主控板MCU损坏,需更换主控板。
