开关电源作为现代电子设备的核心供电部件，其稳定运行对整个系统至关重要，但在实际应用中，开关电源常因元器件老化、设计缺陷或使用环境恶劣等因素发生故障，掌握系统的故障分析与维修方法对电子技术人员尤为重要，本文将从常见故障现象入手，结合电路原理逐步分析故障原因,并给出具体维修步骤与注意事项。

开关电源的故障通常表现为无输出电压、输出电压异常、输出纹波过大、无法启动或频繁保护等，针对这些现象，需先通过直观检查和初步测量缩小故障范围，直观检查主要包括观察电源外壳是否有变形、烧焦痕迹，保险管是否熔断，元器件有无明显爆裂、虚焊或漏液情况，保险管熔断多表明输入回路存在严重短路，可能是整流桥、滤波电容或开关管击穿；若保险管完好但电源无输出，则故障多集中在启动电路或开关管本身，初步测量时，应先断开负载，测量输出端对地电阻，判断是否因负载短路导致电源保护，正常情况下，开关电源输出端正向电阻应为几kΩ以上，反向电阻略低，若阻值接近0，需重点检查输出整流二极管、滤波电容及负载电路。

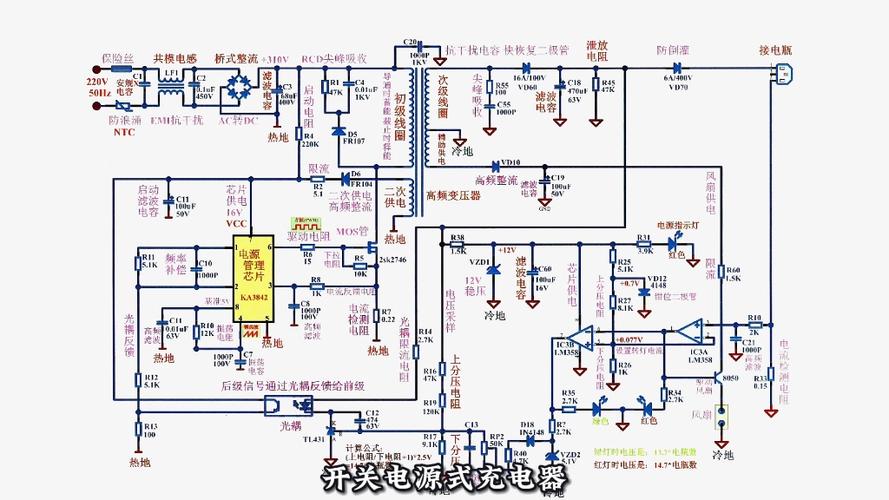

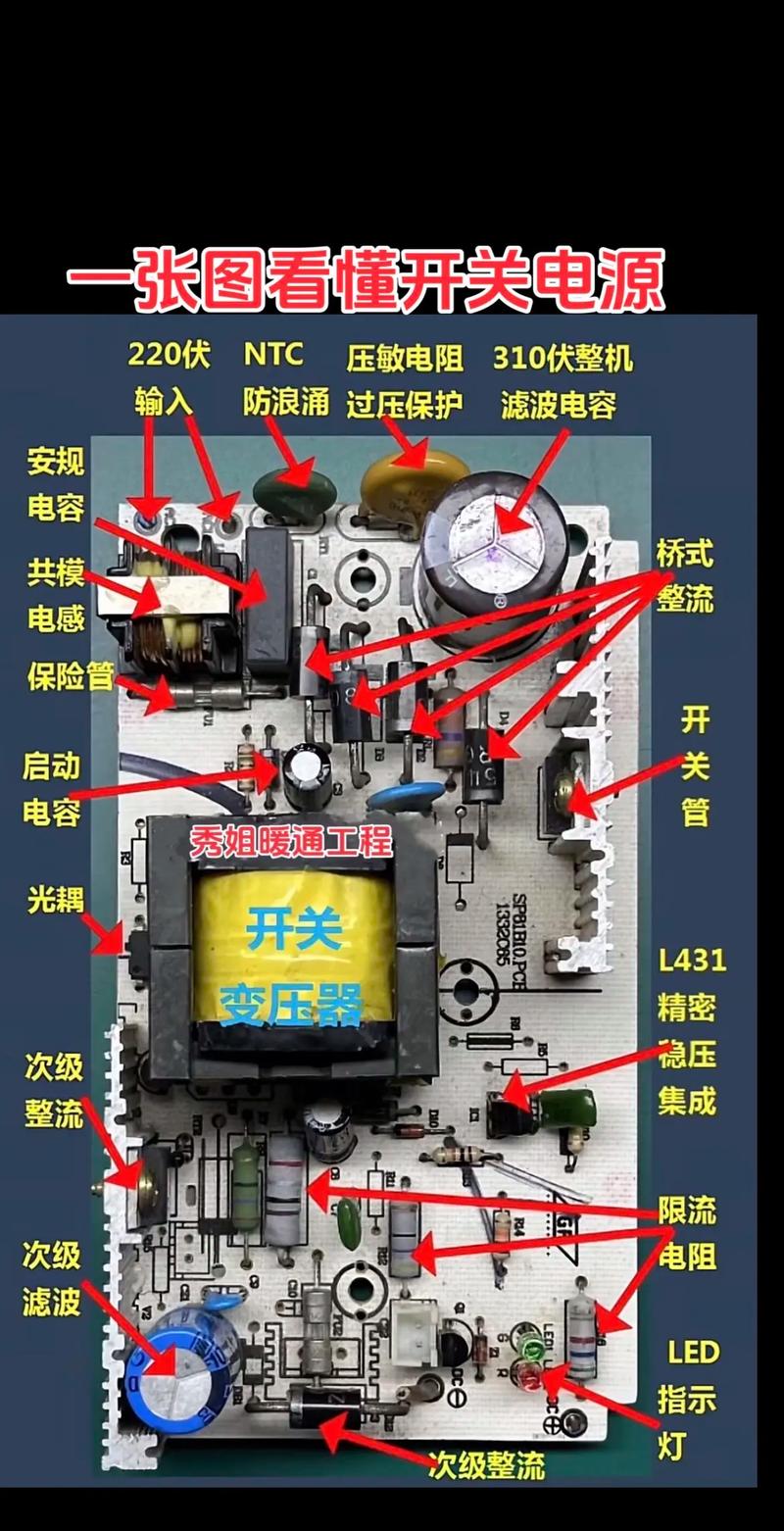

在完成初步检查后，需结合电路原理进行分段排查，开关电源通常由输入滤波、整流滤波、PWM控制、开关变换、输出整流滤波等部分组成，其中PWM控制芯片及外围电路、开关管和反馈回路是故障高发区，以最常见的反激式开关电源为例，其故障分析可按以下步骤进行：首先测量PWM芯片供电电压，如UC3842的7脚电压，若无电压或电压过低，需检查启动电阻是否开路、供电滤波电容是否失效，若启动电压正常但芯片无输出驱动脉冲，则可能是芯片损坏或其外围元件故障，如定时电阻电容异常、电流检测电阻开路等,表1列举了PWM芯片常见故障现象及可能原因。

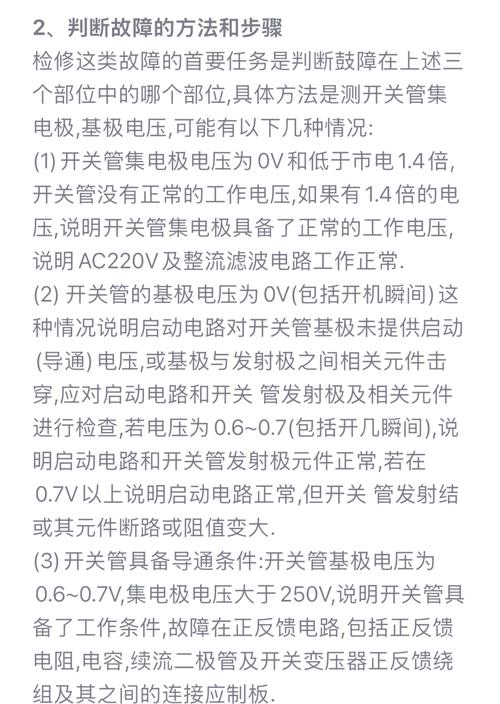

开关管故障是开关电源的另一常见问题，通常表现为击穿短路，检测时需用万用表二极管档测量开关管D-S极间的电阻，正常时应有一定阻值，若为0则说明已击穿，开关管击穿的原因可能是PWM驱动脉冲异常（如占空比过大）、尖峰吸收电路失效（如RCD缓冲电路中的电阻电容开路）或负载短路导致电流过大，在更换开关管时，需注意其耐压、电流和开关频率等参数是否与原型号匹配,避免再次损坏。

输出电压异常或纹波过大问题多与反馈回路和输出滤波电路有关，反馈回路包括光耦和精密稳压芯片（如TL431），若光耦失效或TL431性能不良，会导致输出电压升高或降低，检测时可测量光耦发光二极管两端电压和光敏三极管极间电阻，判断是否导通正常，输出纹波过大则可能是滤波电容容量下降、ESR增大或输出整流二极管性能变差，需用示波器观察纹波波形，重点检查电容是否鼓包、漏液,必要时更换低ESR的电解电容或增加LC滤波电路。

在维修过程中，安全操作至关重要，由于开关电源存在高压部分，操作前必须先断开电源，并在大容量滤波电容两端并联大功率电阻放电，避免电容残留电荷击穿元器件或造成人身伤害，更换元器件时，应尽量使用同型号或参数相近的替代品，特别是高频变压器、开关管和PWM芯片，参数不匹配可能导致电源工作异常或再次损坏，对于无图纸的电源，维修时可先绘制关键部分的电路草图，标注各测试点正常电压波形,为后续故障分析提供参考。

环境因素对开关电源的可靠性影响较大，高温、潮湿或多尘环境易导致元器件老化、绝缘性能下降，因此在维修后需检查电源的散热风扇是否正常运转，通风口是否堵塞，必要时对发热量大的元器件（如开关管、整流桥）涂抹导热硅脂，增强散热效果，对于经常发生故障的电源，可考虑优化设计，如提高关键元器件的耐压等级、增加过压过流保护电路等,以提高电源的稳定性和使用寿命。

相关问答FAQs： 问：开关电源输出电压偏低且无法调节，可能是什么原因？ 答：输出电压偏低且无法调节通常与反馈回路有关，首先检查反馈分压电阻是否变值，导致采样电压异常；其次检测光耦和TL431是否正常工作，若光耦发光二极管未导通或光敏三极管失效，会导致PWM芯片减小占空比，使输出电压降低；输出整流二极管正向压降过大或滤波电容容量下降也会引起输出电压偏低,需逐一排查这些元件。

问：开关电源通电后发出“吱吱”声，但无输出电压，如何处理？ 答：“吱吱”声通常是开关电源处于保护状态的表现，可能原因是负载短路或电源本身故障，首先断开负载，测量输出端电阻，判断是否为负载短路导致电源保护；若负载正常，则检查开关电源的过流保护电路，如电流检测电阻是否开路，PWM芯片的电流检测脚是否正常；同时检查开关管是否处于间歇工作状态，可能是启动电路供电不足或PWM芯片外围元件异常导致无法正常振荡，需重点检查启动电阻、滤波电容及定时元件。
